INSTALLAZIONE
5
HPR130 per taglio manuale Manuale di istruzioni 3-29

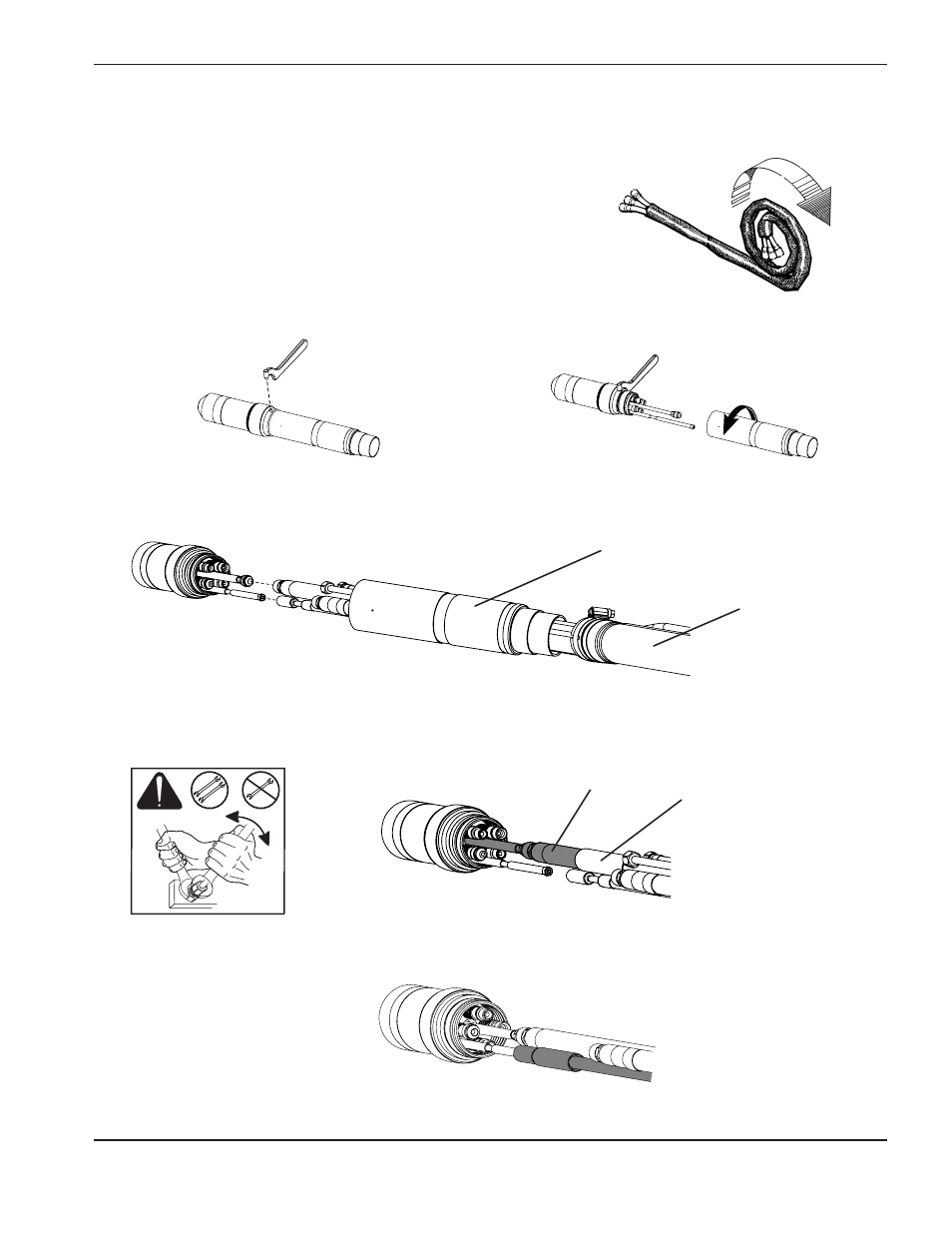

Connessioni della torcia
Collegamento della torcia ai cavi torcia
1. Sbobinare i primi 2 metri di cavo su una superficie piana.
2. Mantenere il gruppo torcia in posizione con la chiave a settore N° 104269 e rimuovere il manicotto di supporto
dal gruppo torcia.
3. Far arretrare il cappuccio schermato e far scorrere il manicotto sui cavi. Allineare la torcia con i tubi flessibili del
gruppo cavi. I tubi non possono essere attorcigliati. Essi sono nastrati insieme per impedirne l’attorcigliamento.
4. Rimuovere l’isolante di plastica dalla torcia e farlo scorrere sul tubo di ingresso refrigerante (verde) sul gruppo
cavi. Collegare il tubo di ingresso refrigerante alla torcia.
5. Collegare il cavo dell’arco pilota. Serrare solo a mano.
Cappuccio schermato
Manicotto
Isolante di plastica
Tubo di ingresso refrigerante
(Coolant IN)
2WRENCHES
