MANUTENZIONE
5
HPR130 per taglio manuale
Manuale di istruzioni
5-21
Verifica del flussostato
5. Ricollegare il tubo di ritorno alla pompa ed accendere il generatore. Premere e mantenere premuto il selettore di
corrente (8).

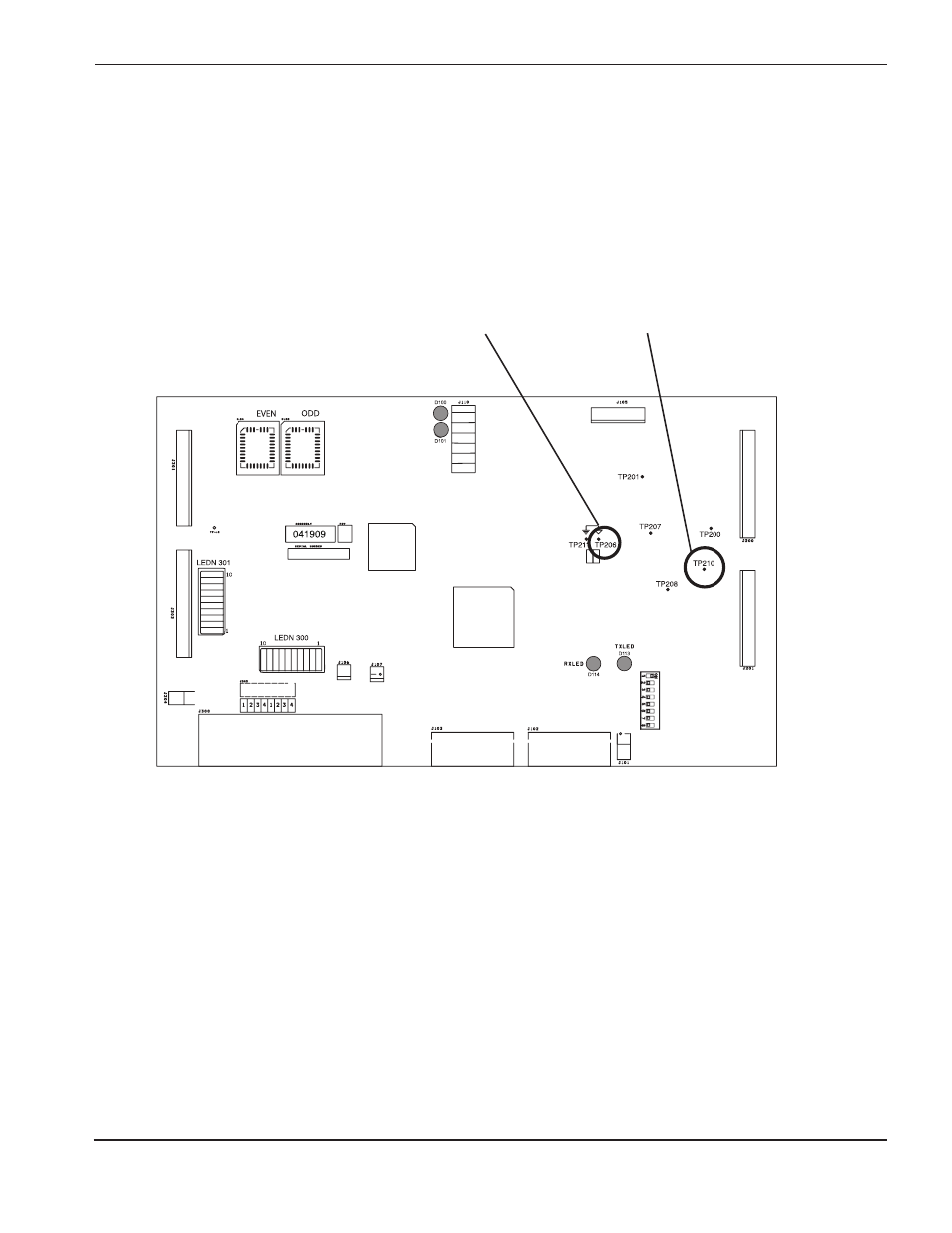

6. Misurare la tensione VCC tra TP210 e TP206. TP206 è il conduttore comune sulla scheda PCB3. TP210
fornisce una tensione filtrata, ridimensionata al 67%, proveniente dal flussostato. Una tensione di 0.45 VCC
(0,67 VCC al flussostato) corrisponde a 2.3 l/min. (0,6 gal/min). Se il valore di tensione su TP210 è inferiore a
0,45 VCC e la portata è pari o superiore a 3,0 l/min. (0,8 gal/min), sostituire il flussostato.
TP 206
TP 210
