MANUTENZIONE
5
HPR130 per taglio manuale Manuale di istruzioni 5-25

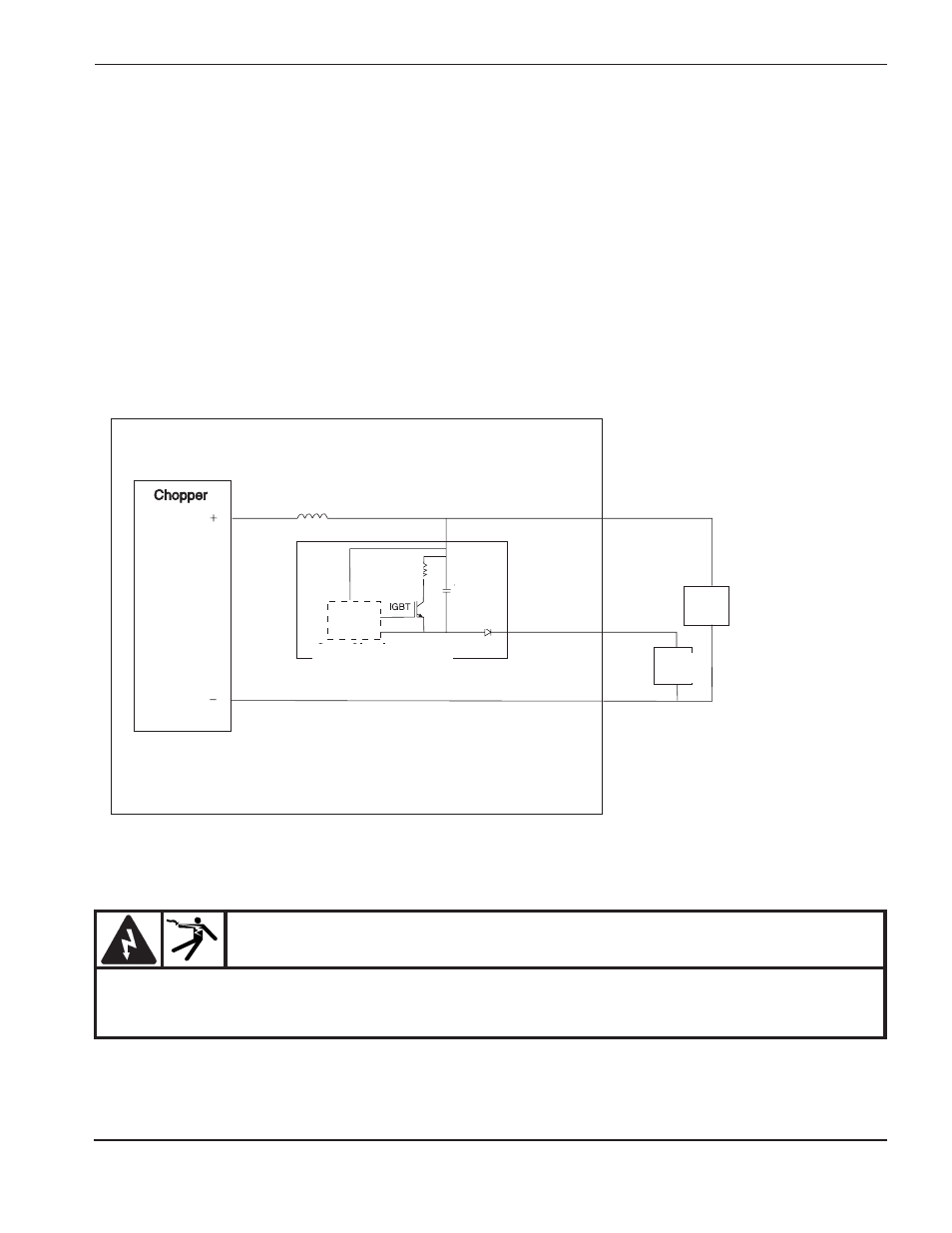

Schema funzionale del circuito di avviamento
Individuazione dei guasti del circuito di avviamento
AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA: Fare sempre molta attenzione quando si esegue la manutenzione su
un alimentatore collegato alla rete con i coperchi rimossi. Ci sono delle tensioni pericolose all’interno
dell’alimentatore che possono causare ferite od essere mortali.
Generatore plasma
Bobina
Circuito di avviamento
Arco di
taglio
Arco
pilota
Resistore di
potenza
Diodo
Logica di
controllo
Circuito di innesco PCB1
Funzionamento
Il circuito di avviamento è costituito da un interruttore ad alta velocità che trasferisce rapidamente l’arco pilota dal
cavo dell’arco pilota al cavo di massa. Il circuito di avviamento svolge due funzioni:
1. Consente alla corrente iniziale dell’arco pilota di fluire rapidamente attraverso il cavo dell’arco pilota, con piccola
impedenza.
2. Dopo che si è stabilita la corrente iniziale dell’arco pilota, il circuito di avviamento introduce un’impedenza al
carico dell’arco pilota per favorire il trasferimento dell’arco sulla lamiera. Vedere schema sotto.
Condensatori
ALEL
