Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06

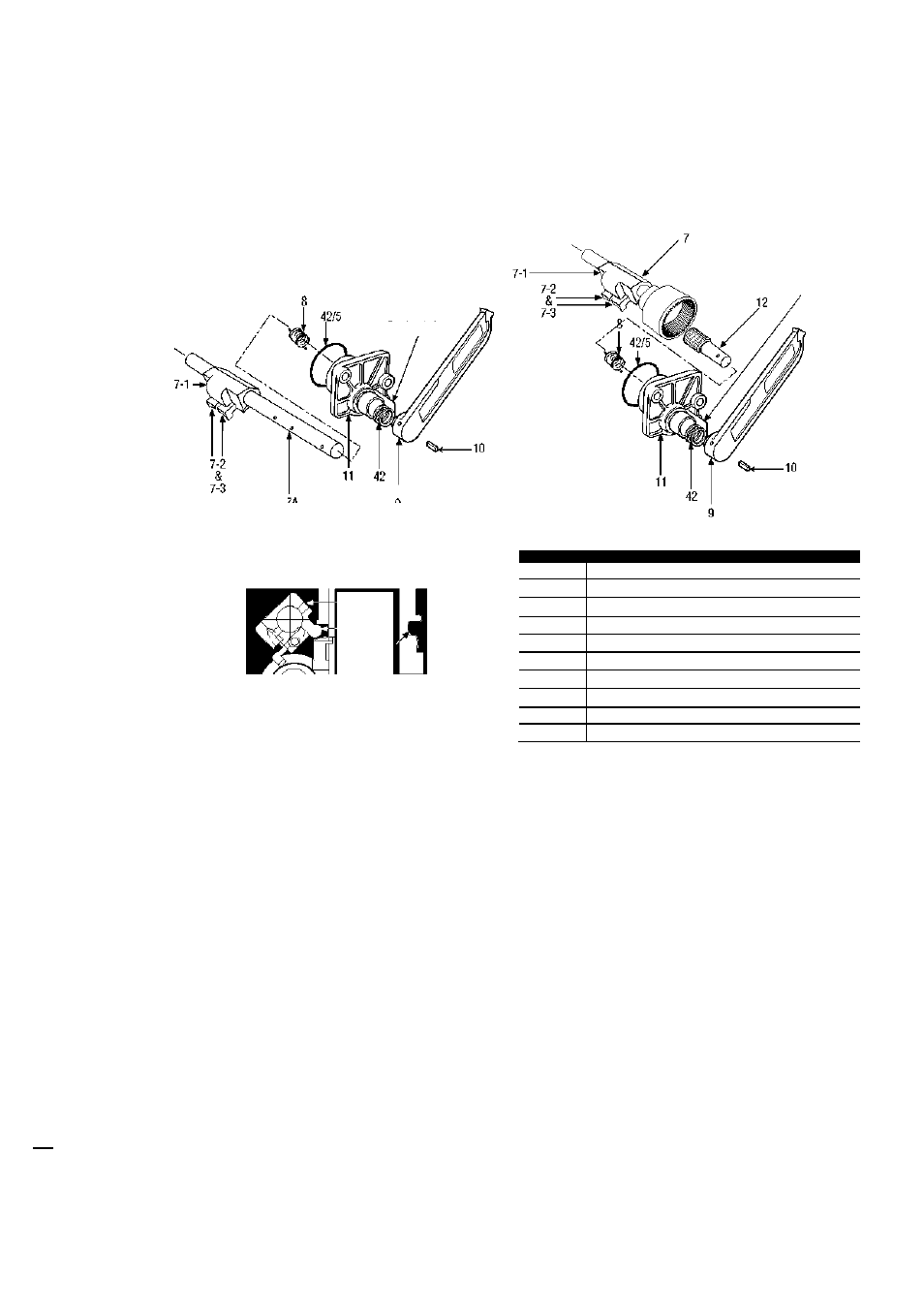

Figura 6.3 - Spaccato parti gruppo di ingaggio modelli da L120-10 a L12040
Parte Quantità Descrizione
7* 1 Gruppo albero di ingaggio L120-20/40
7A 1 Gruppo albero di ingaggio
7-1 1 Attuatore ingaggio
7-2 e 7-3 1 Sicura ingaggio (sx e dx)
8 1 Molla ritorno ingaggio
9 1 Leva di ingaggio
10 1 Perno a rullo
11 1 Coperchio di ingaggio
12* 1 Pignone ingresso ingaggio
42/5 1 O-ring - Ingaggio
32
* Solo L120-20/40
6.9.1 Gruppo di ingaggio (L120-10)
8. Installare il coperchio di ingaggio (11) sull'albero di ingaggio (7A). Verificare che la molla di ritorno
sia piazzata correttamente sul coperchio.
9. Rimettere la leva di ingaggio (9) sull'albero, contro il fermo.
10. Tenendo fermo il coperchio, ruotare l'albero di ingaggio in controtensione con la molla fino ad
allineare i fori dell'albero con quelli della leva.
11. Ricollocare tutto il gruppo nell'alloggiamento principale. Verificare che il tenone sull'attuatore
di ingaggio (parte 7-1) entri nella scanalatura sulla bussola innesto del volantino (19, Fig. 5.2).
12. Fissare il coperchio dell’ingaggio.
N.B.: Quando la leva di ingaggio è sganciata contro il fermo di ingaggio (posizione modalità
motore), l'attuatore di ingaggio (7-1) non deve essere in contatto con la scanalatura sulla bussola
innesto del volantino (19, Fig. 5.2).
6.9.2 Gruppo di ingaggio (L120-20/40) (vedere Figura 6.3)
8. Installare il coperchio di ingaggio (11) sull'albero del pignone di ingaggio (12). Verificare che la molla
di ritorno sia ben piazzata nelle fessure.
Arresto ingaggio
Arresto ingaggio
L120-20/40 L120-10
Attuatore
ingaggio
TENONE
Bussola innesto
volantino
