Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06
6.5 Disassemblaggio canotto e coperchio alloggiamento
I numeri delle parti si riferiscono alla Figura 5.2.
1. Rimuovere il cuscinetto a sfera superiore (parte 17), l'ingranaggio conico (18), la molla di ingaggio (24), la bussola innesto
(19), e la chiave (23).
2. Rimuovere il cuscinetto a sfera inferiore (16).
3. L'anello di ritegno Spirolox (22) può ora essere rimosso inserendo la punta di un piccolo cacciavite sotto il margine
dell'anello e facendo leva sul primo strato dalla scanalatura. Continuare tutto intorno fino a liberare del tutto l'anello.
4. Rimuovere l'ingranaggio a vite senza fine (parte 21) e l'anello staffa (20).
5. L'adattatore volantino (26) e la guarnizione (42) possono essere rimossi dal coperchio alloggiamento (27) togliendo
l'anello di ritegno (28).
6.6 Disassemblaggio bussola (opzione Trasmissione 1)
Per applicazioni che richiedono solo coppia, l'attuatore della serie L120 può essere fornito senza l'opzione
base reggispinta. La bussola è azionata dai tenoni del canotto e tenuta in sede dal raccordo boccole di
coppia.

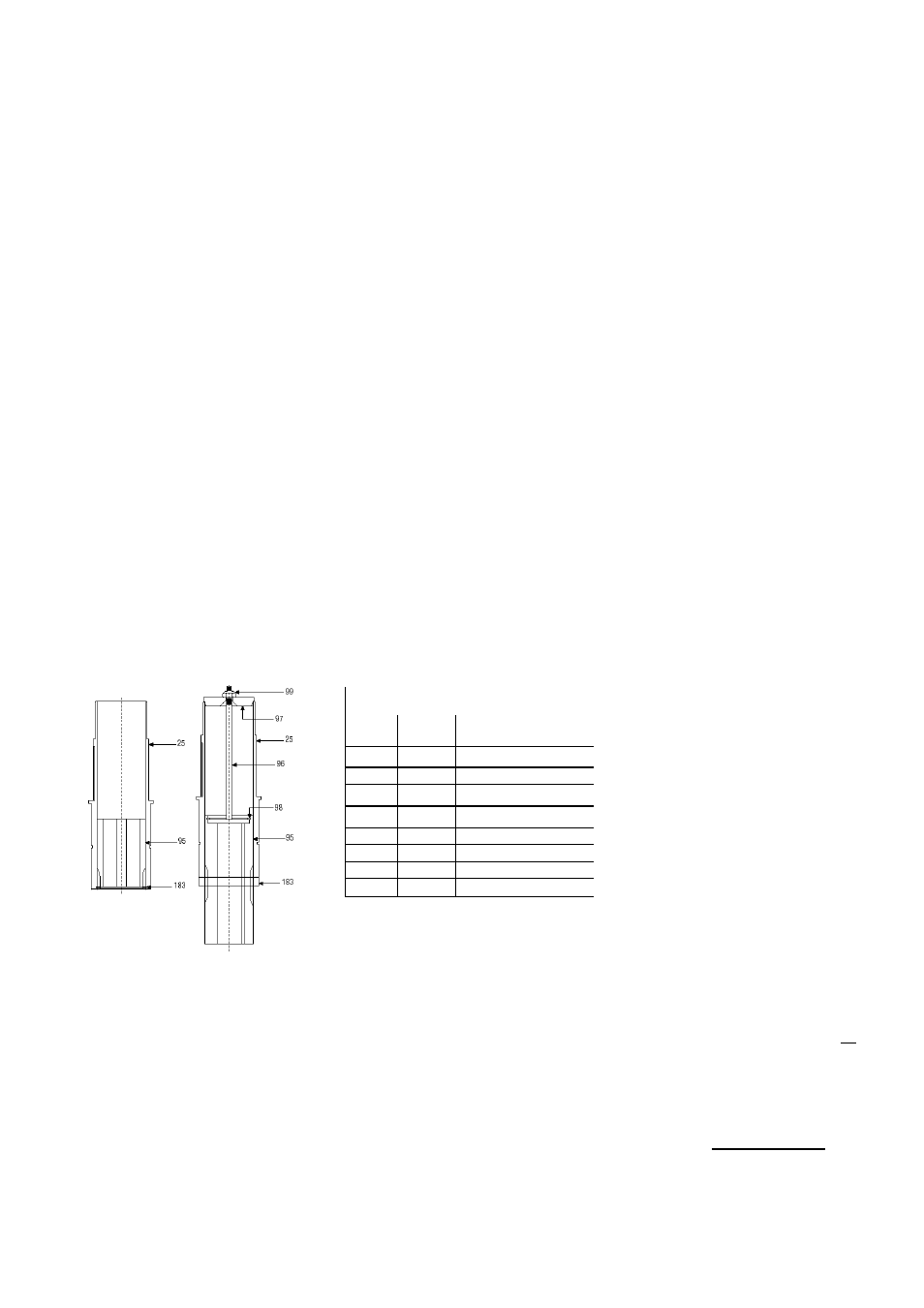

Figura 6.1 - Gruppo canotto standard e allungato dall'L120-10 al 40
Parte Quantità Descrizione
25 1 Canotto
95 1 Bussola
96 1 Raccordo boccole di
coppia
97 1 Rondella boccola di
serraggio
98 1 Anello di ritegno
99 1 Bussola d'arresto elastica
183 1 Anello di ritegno
Salvo diversa indicazione, i numeri delle parti si riferiscono alla Figura 6.1.
Canotto standard
Per rimuovere la bussola (95), togliere l'anello di ritegno (183) ed estrarre la bussola dal fondo del
canotto (parte 25, Figura 5.2).
29
flowserve.com
standard
allungata
