4.7 Volantino laterale opzionale
Per attuatori delle dimensioni dei L120-10, 20 e 40, il volantino può essere montato lateralmente, come
nelle figure che seguono.

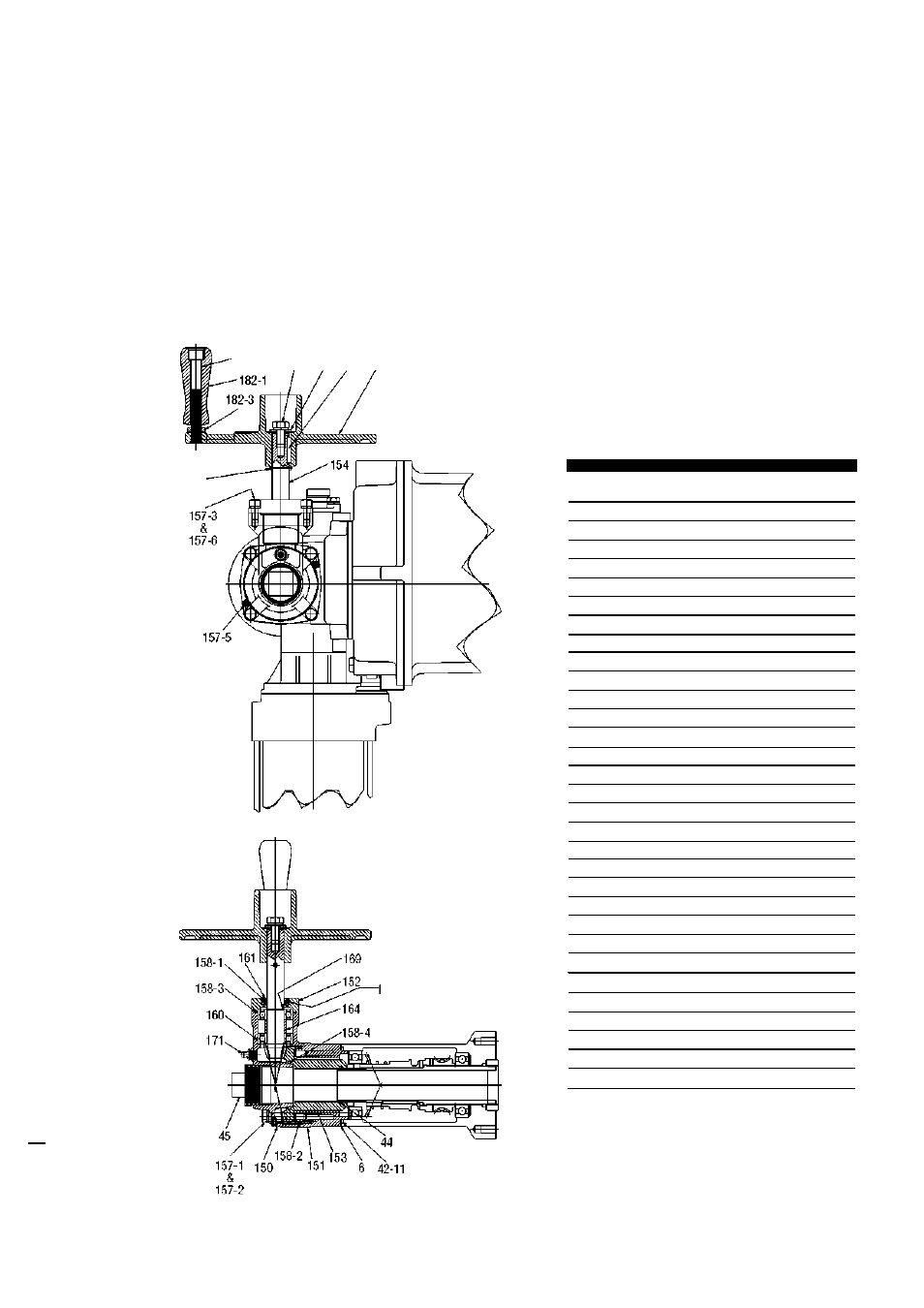

Figura 4.5 - Lista parti L120-10, rapporto componente 4.2:1
16
Parte Quantità Descrizione
6 1 Spessore coperchio
alloggiamento
42-11 1 O-ring / montaggio volantino
44 1 Quad ring
45 1 Tappo cilindrico
150 1 Alloggiamento conico
151 1 Adattatore allogg. conico
152 1 Calotta cuscinetto
153 1 Ingranaggio conico
154 1 Albero pignone conico
157-1 4 Vite a testa cilindrica esagonale
157-2 4 Fermadado
157-3 2 Vite a testa cilindrica cava
157-4 1 Perno a rullo
157-5 2 Vite a testa cilindrica cava
157-6 2 Fermadado
158-1 1 Quad ring
158-2 1 O-ring
158-3 1 O-ring
158-4 1 Quad ring
160 2 Cuscinetto a sfera
161 1 Inserto di tenuta
164 1 Distanziale
169 1 Anello di ritegno
171 1 Punto d'ingrassaggio
177 1 Volantino
178 1 Vite a testa cilindrica esagonale
179 1 Fermadado
180 1 Chiave
181 1 Rondella di ritegno
182 1 Rotazione del volantino
182-2 1 Vite a testa cilindrica cava
182-3 1 Controdado esagonale
178 e
-182-2 179 181 180 177
157-4
N.B.: Applicare Loctite
601/609 a ID della
calotta cuscinetto
