FLOWSERVE
Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06

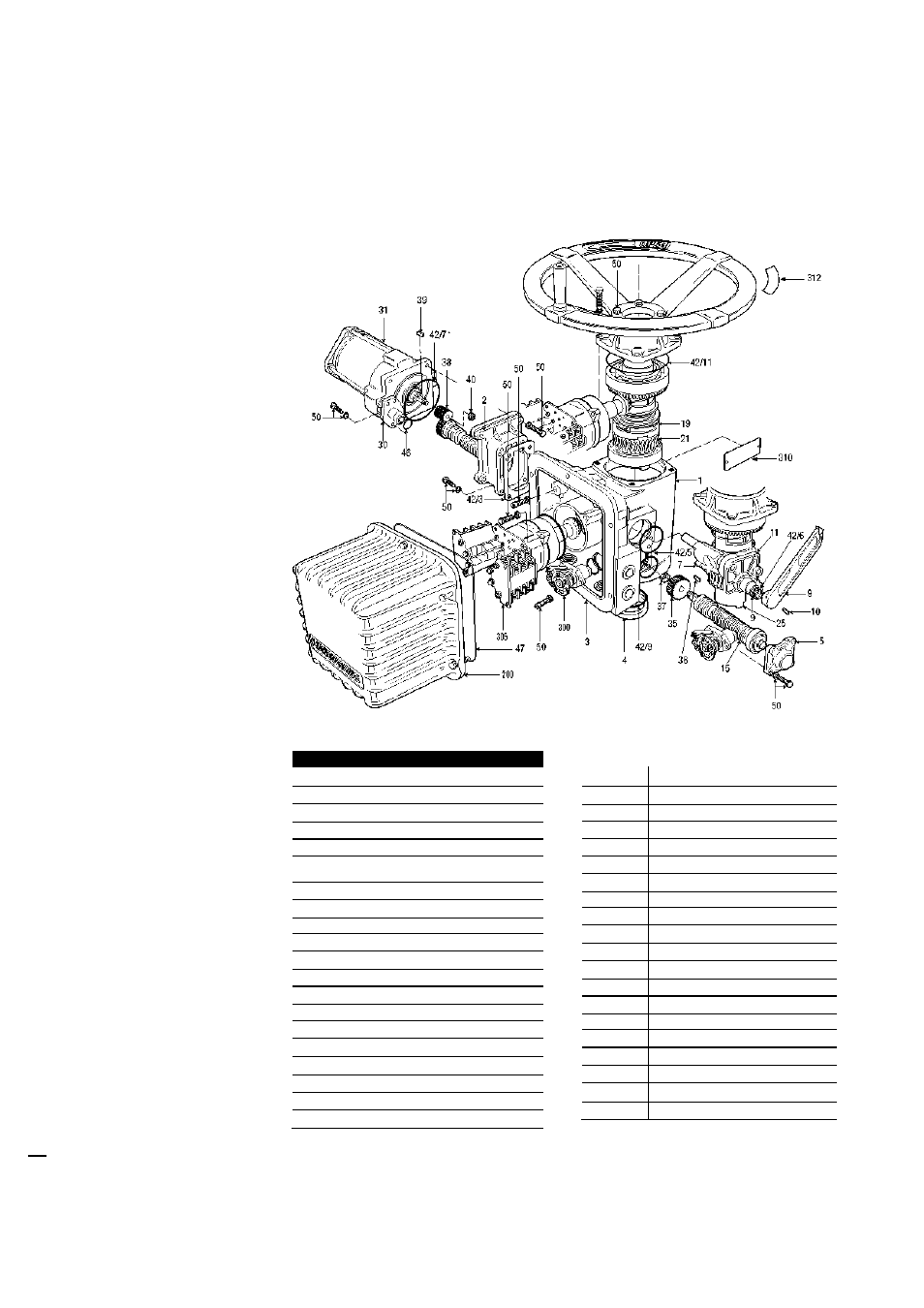

Figura 5.2 (2/2) – spaccato parti modelli L120-10 - L120-40
24
Parte Quantità Descrizione
1 1 Alloggiamento
2 1 Adattatore motore
3 1 Vano elettrico
4 1 Ritegno guarnizione
5 1 Cappuccio albero filettato
6 1** Kit spessore coperchio
alloggiamento
7 1 Gruppo albero di ingaggio
9 1 Leva di ingaggio
10 1 Perno a rullo
11 1 Coperchio ingaggio
15 1 Gruppo albero filettato
19 1 Bussola innesto
21 1 Ingranaggio a vite senza fine
25 1 Canotto
30 1 Flangia raccordo filettato
31 1 Motore
32 4** Spine dowel
35 1 Ingranaggio albero a vite senza fine
36 1 Chiave
37 1 Bussola Flexloc
Parte
Quantità Descrizione
38
1 Pignone motore
39
1 Chiave
40
1 Bussola d'arresto
41
1** Rondella
42
1 Kit guarnizioni
42/3
1 Guarnizione – adattatore motore
42/5
1 O-ring - gruppo di ingaggio
42/6
1 O-ring - leva di ingaggio
42/7
1 O-ring motore
42/7*
1 Guarnizione motore
42/9
1 Guarnizione - canotto
42/11
1 O-ring - montaggio volantino
46
1 O-ring / raccordo filettato motore
47
1 O-ring / coperchio
50
1 Kit bulloneria
200
1 Coperchio vano
300
1 Limitatore di coppia
305
1 Contatto di finecorsa a camme
310
1 Targhetta unità
312
1 Targhetta Rimpull
* Solo L120-40
** Non in figura
