N.B.: I rotori di fine corsa del contatto di finecorsa a camme attivano indicatori di tipo bistabile. Essi non dovranno subire
ulteriori perfezionamenti dopo la regolazione del contatto di finecorsa a camme.
4.6.2 Indicazione della posizione remota
L'attuatore L120 con un trasmettitore di posizione installato, trasmette un segnale d'uscita di 4-20 mA a un indicatore di
posizione remoto. Esso risponde all'input di un potenziometro di 1K (ohm) e può essere alimentato a 18 VAC o 24 VDC.
N.B.: Il pignone è stato lasciato sganciato per evitare di danneggiare il reostato prima di aver impostato la valvola.
Impostare il reostato ruotando il pignone fino a ottenere la lettura desiderata. Allentare la bussola esagonale sul retro del
reostato e fare scivolare quest'ultimo verso il pignone folle fino a che i due ingranaggi non si innestano. Non forzare
l'innesto. Riserrare la bussola esagonale sul retro del reostato. Non innestare il pignone fino a che l'unità e la valvola non
sono stati impostati.
Calibrazione trasmettitore di posizione
1. Posizionare l'attuatore in posizione intermedia: valvola sulla posizione 50%.
2. Scollegare i cablaggi del potenziometro dalla scheda del trasmettitore e misurare la resistenza dall'estremità di ogni
connessione al centro, sul potenziometro.
3. Impostare il potenziometro al valore di resistenza corretto. Allentare la vite di settaggio che ferma l'ingranaggio cilindrico
sull'albero del potenziometro e ruotare quest'ultimo fino a 500 ohm.
4. Serrare la vite di settaggio e riconnettere il cablaggio.
5. Azionare l'attuatore completamente CHIUSO.
6. Calibrare la posizione ZERO regolando il potenziometro zero fino a un segnale d'uscita di 4 mA sui terminali +VE e -VE.
7. Azionare l'attuatore completamente APERTO.
8. Calibrare la posizione SPAN regolando il potenziometro span fino a un segnale d'uscita di 20 mA sui terminali +VE e -VE.
9. Ripetere le fasi da 5 a 8 e regolare ancora, in caso.

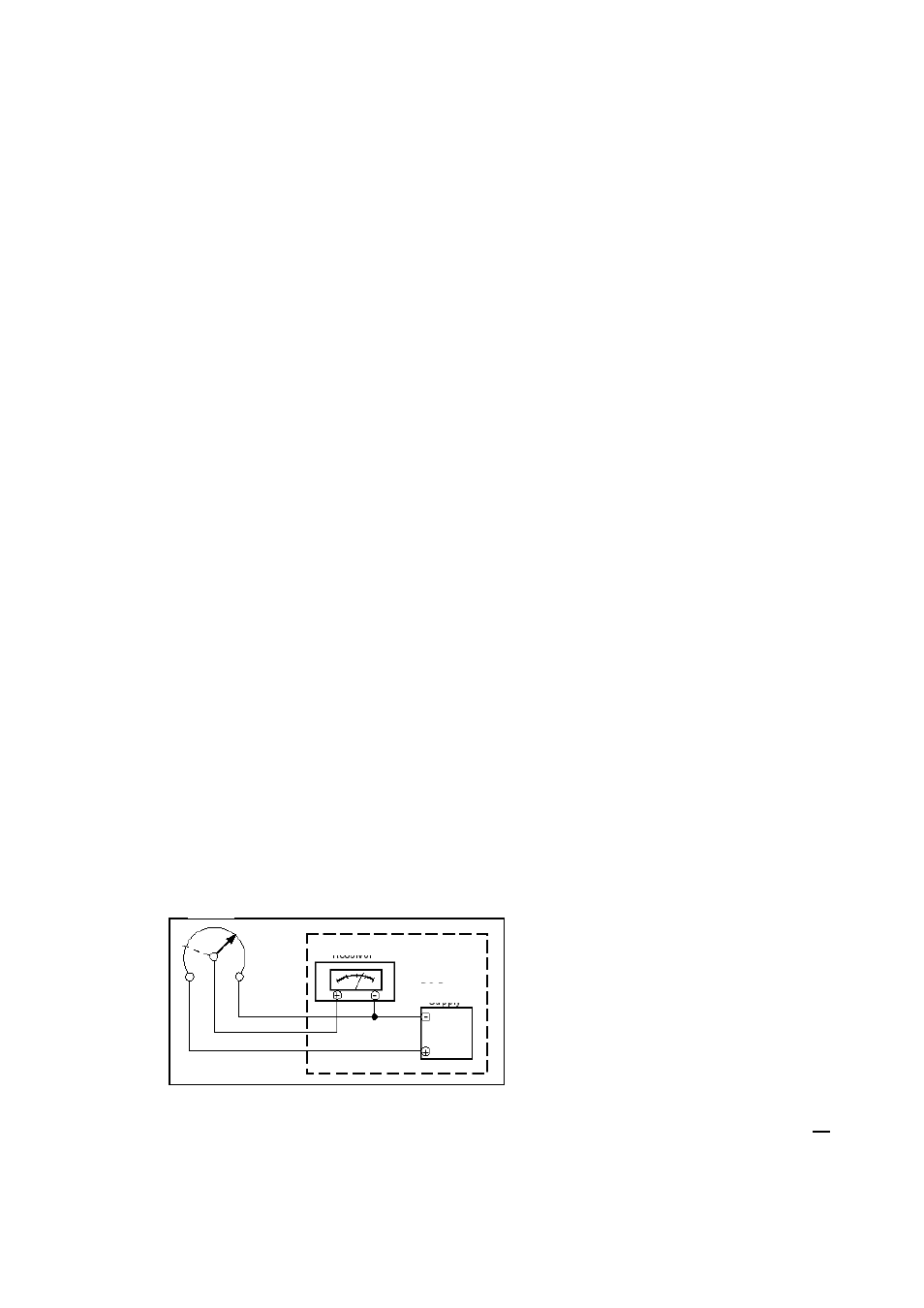

Figura 4.4 - Potenziometro 1000 ohm
Dispositivo cliente
Connessione tipica per un potenziometro da 1000 ohm
Ricevitore
Alimentaz.
CC
1000 ohm
Ingranaggio
