FLOWSERVE
Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06

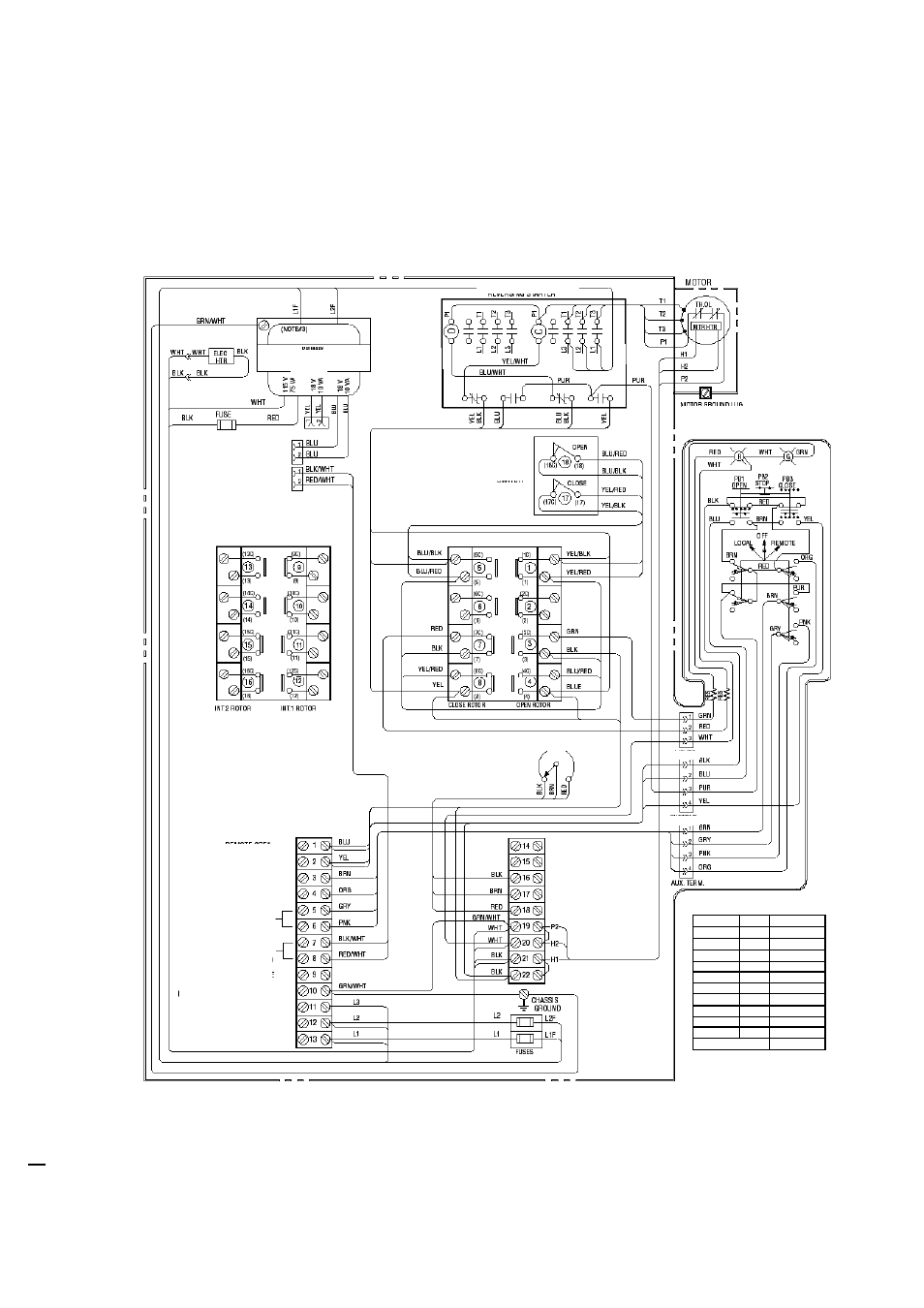

Figura 5.1 (2/2) – schema elettrico tipico dei modelli da L120-10 a L12040
22
Vano elettrico
AVVIATORE INVERTITORE
LEGENDA COLORI CAVI
BLU BLU BLUE
GIALLO YEL YELLOW
VIOLA PUR PURPLE
NERO BLK BLACK
ARANCIONE ORG ORANGE
MARRONE BRN BROWN
BIANCO WHT WHITE
ROSSO RED RED
VERDE GRN GREEN
ROSA PNK PINK
GRIGIO GRY GREY
COLORE/BANDE
AVVIATORE INVERTITORE
LIMITATORE
COPPIA
CONTATTI FINECORSA
PER CONVERTITORE DI
SEGNALE, SE
FPRESENTE
CONTATTI FINECORSA
PULSANTIERA SW323
TENONE TERRA MOTORE
primario
CPT
secondario
APRI REMOTO
CHIUDI REMOTO
STOP REMOTO
COMUNE REMOTO
INTERR. SELETT. IN INDICAZ.
REMOTA
PER CONVERTITORE DI
SEGNALE, SE PRESENTE
RISERVA
TERRA ALIMENTAZ. ENTRATA
L3 ALIMENTAZ. ENTRATA
L2 ALIMENTAZ. ENTRATA
L1 ALIMENTAZ. ENTRATA
LUCI
PULSANTI
POT
(OPZIONALE)
RISERVA
RISERVA
POT (CCW)
POT (SWEEPER)
POT (CW)
