FLOWSERVE Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06
X AVVERTENZA: Potenziale rischio di deflagrazione. Non utilizzare un trapano elettrico a velocità variabile per
impostare il contatto di finecorsa in un ambiente esplosivo.
X ATTENZIONE: Impostando le sezioni del rotore del contatto di finecorsa (camme) con un trapano elettrico a
velocità variabile, non superare i 200 RPM. In caso contrario, potrebbero danneggiarsi gli ingranaggi interni al
contatto di finecorsa.

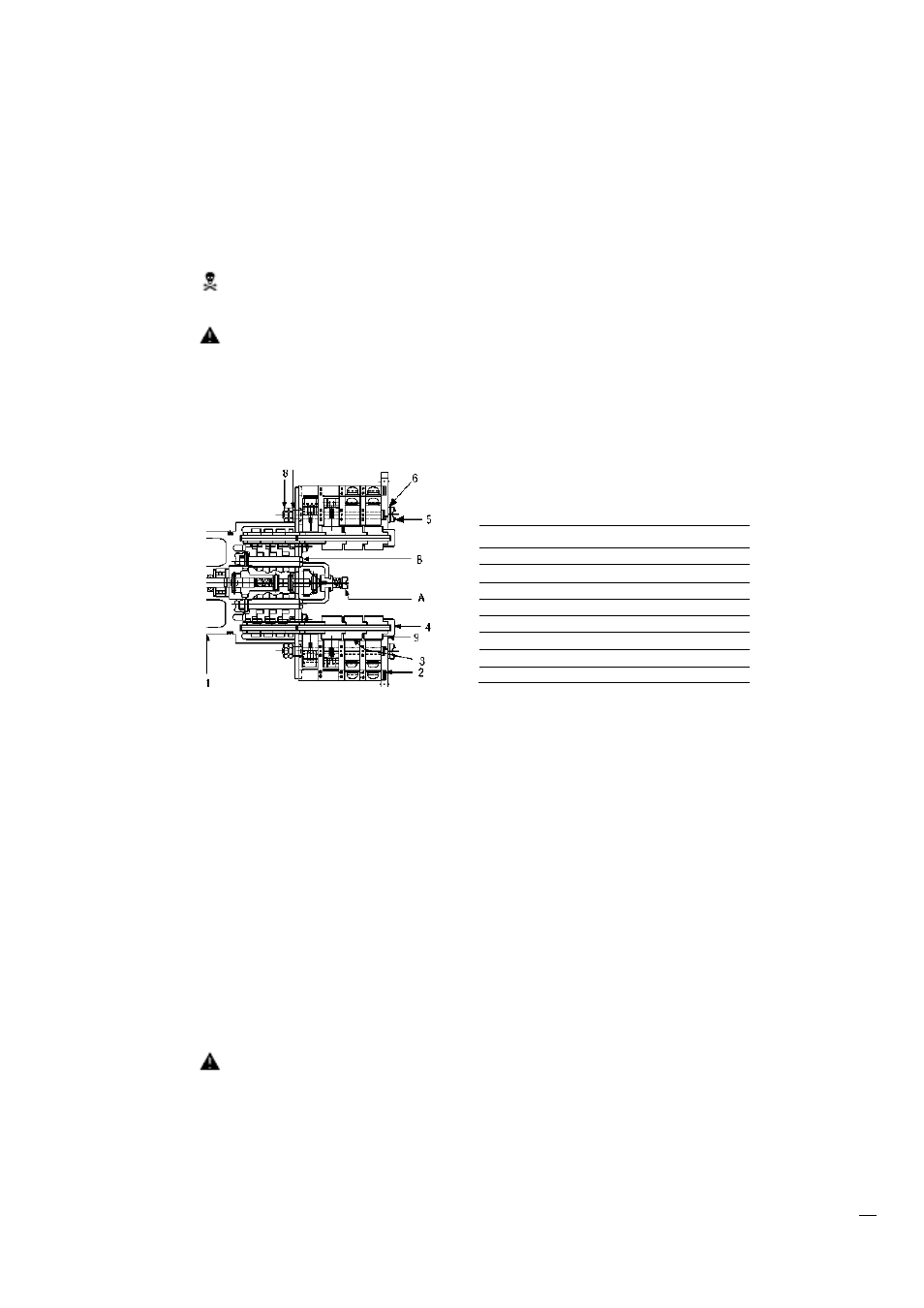

Figura 4.2 – Contatto di finecorsa
4.5.2 Procedure per l'impostazione (vedere Figura 4.2)
1. Aprire il coperchio del vano (parte #200, Fig. 5.2).
2. Mettere l'attuatore su manuale. Usare il volantino per muovere la valvola in direzione apertura. Nel frattempo,
annotare la direzione dell'Albero intermedio (B) corrispondente al/i rotore/i da impostare.
3. Verificare che la valvola sia completamente aperta, quindi dare un giro di volantino verso chiusura per
permettere alle parti mobili di avanzare per inerzia o vedere i requisiti d'impostazione del produttore della valvola.
4. Inserire il perno di d'ingaggio (A) e dare un quarto di giro, in modo da innestarlo in posizione ribassata.
5. Vedere relativo schema elettrico, per la configurazione del contatto. Il contatto dell'interruttore finecorsa è chiuso
quando il rotore è innestato al pistone. Se il rotore da impostare non ha ruotato di 90° per azionare il pistone,
girare l'albero intermedio nella stessa direzione indicata nella Fase 2 fino a che il rotore non fa scattare
chiaramente gli interruttori. In tal modo il rotore sarà impostato correttamente.
6. Prima di muovere la valvola, abbassare e ruotare il perno d'ingaggio (A) di un quarto di giro fino alla posizione
allentata della molla. Inserire un cacciavite negli alberi intermedi per garantire che non si muovano.
X ATTENZIONE: Non azionare la valvola quando il perno d'ingaggio (A) si trova completamente ribassato, per non
perdere le impostazioni del contatto e non danneggiarlo.
7. Azionare la valvola con il volantino fino alla posizione completamente chiusa; quindi dare un giro in senso
inverso per permettere l’avanzamento per inerzia delle parti mobili o vedere i requisiti d'impostazione del
produttore della valvola.
8. Impostare gli altri rotori seguendo i punti da 4 a 6.
Parte Quantità
Descrizione
1 1
Gruppo ingranaggio
2 2 Gruppo blocco contatto 8 interr.
3 12 Sezione rotore (corta)
4 4 Albero rotore
5 4 Vite senza dado
6 4 Rondella piana
7 4 Rondella di sicurezza
8 8 Bussola esagonale
9 4 Sezioni rotore (lunghe)
13
