4.4 Limitatore di coppia
Il limitatore di coppia è progettato per proteggere l'attuatore nella direzione di chiusura e apertura.
a ATTENZIONE: Staccare tutte le fonti d'alimentazione in entrata prima di aprire il vano del contatto
finecorsa o agire sul limitatore di coppia.
• Non utilizzare tessuti abrasivi per pulire i contatti sul limitatore di coppia.
• Non applicare coppia su valvole che operano a 90° né muoverle contro i fermi. Ciò rischierebbe di
danneggiarle.
N.B.: Se l'attuatore ha oltrepassato il limite di coppia, allentare la coppia accumulata manovrandolo manualmente.
4.4.1 Impostazione del limitatore di coppia
Il limitatore di coppia è impostato in fabbrica secondo le informazioni circa i coefficienti di coppia o di spinta necessari,
fornite dal cliente al momento dell'ordine. In caso di necessità di perfezionamenti, tuttavia, è possibile utilizzare la
seguente procedura:
a ATTENZIONE: La maggior parte degli attuatori è dotata di una piastra d’arresto del limitatore di coppia.
• La sua rimozione o modifica invaliderà la garanzia dell'attuatore.
• Non oltrepassare le impostazioni da essa indicate senza prima contattare l'assistenza Limitorque.
• Installare o regolare il limitatore di coppia con l'attuatore già carico può portare a una perdita
di protezione di coppia.
Le lettere tra parentesi corrispondono alla Figura 4.1.
1. Mettere l'attuatore in modalità manuale.
2. Allentare il carico sul pacco molla dell'albero a vite senza fine.
3. Per direzione apertura e chiusura, allentare la Vite (A) e muovere il Puntatore (B) sulla posizione
desiderata. Un numero maggiore indica un coefficiente di coppia e/o spinta elevato.
4. Stringere la Vite (A).
5. Azionare la valvola elettricamente per metterla in sede e garantire tenuta stagna.
6. Ribilanciare il limitatore di coppia, se necessario.

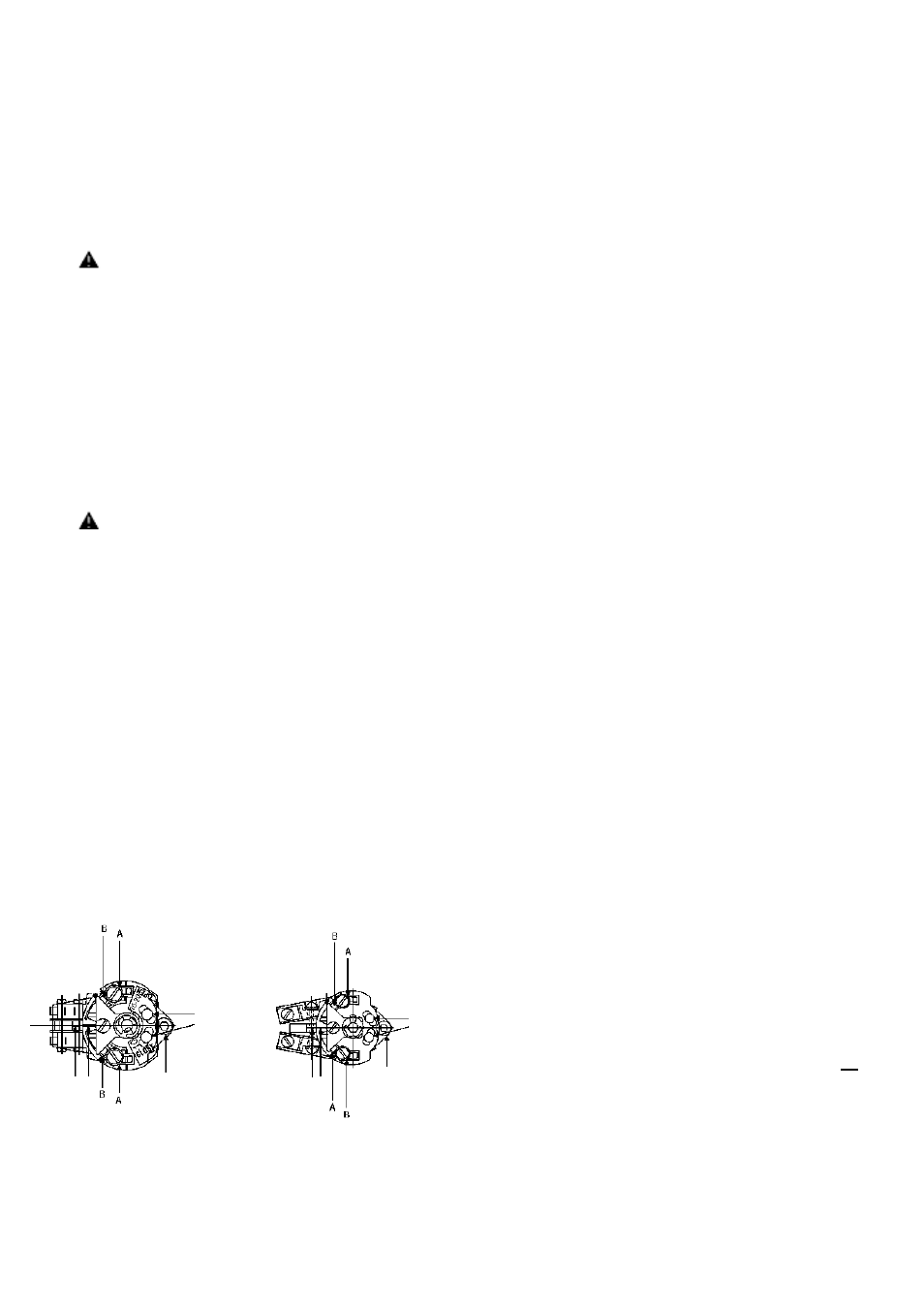

Figure 4.1 – Limitatore di coppia tipo Microswitch e a 600 Volt
11
Limitatore di coppia tipo microswitch
Limitatore di coppia a 600 Volt
flowserve.com
Piastra
impostazione
fermo
massimo
Piastra
impostazione
fermo
massimo
Vite
montaggio
Indicatori Indicatori
Viti
bilanciamento
Vite montaggio
Viti
bilanciamento
