FLOWSERVE
Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06

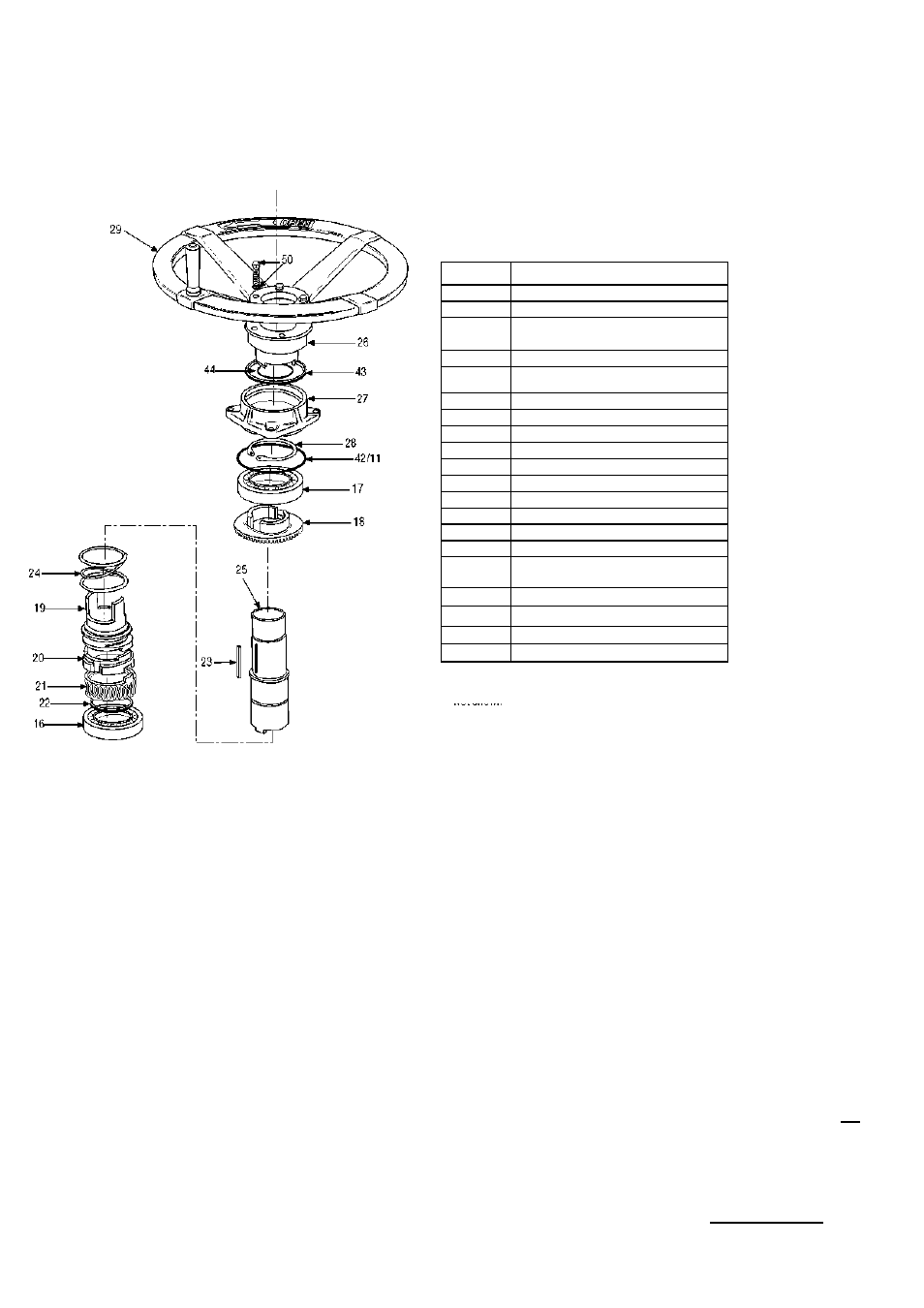

Figura 5.2 (1/2) – spaccato parti canotto e copertura alloggiamento modelli L120-10 - L120-40
flowserve.com
23
Parte
Quantità Descrizione
16
1 Cuscinetto a sfera
17
1 Cuscinetto a sfera
18
1 Ingranaggio conico canotto
19
1 Bussola innesto volantino
20
1 Anello staffa ingranaggio vite
senza fine
21
1 Ingranaggio vite senza fine
22
1 Anello ritegno Spirolox
23
1 Chiave
24
1 Molla ingaggio
25
1 Canotto
26
1 Adattatore volantino
27
1 Coperchio alloggiamento
28
1 Anello di ritegno
29
1 Volantino
33
1* Piastra copertura alloggiamento
34
1* Guarnizione piastra copertura
alloggiamento
42-11
1 O-ring/montaggio volantino
43
1 Quad ring
44
1 Quad ring
55
A/R Bulloneria
* Non presente in figura
