FLOWSERVE
Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06

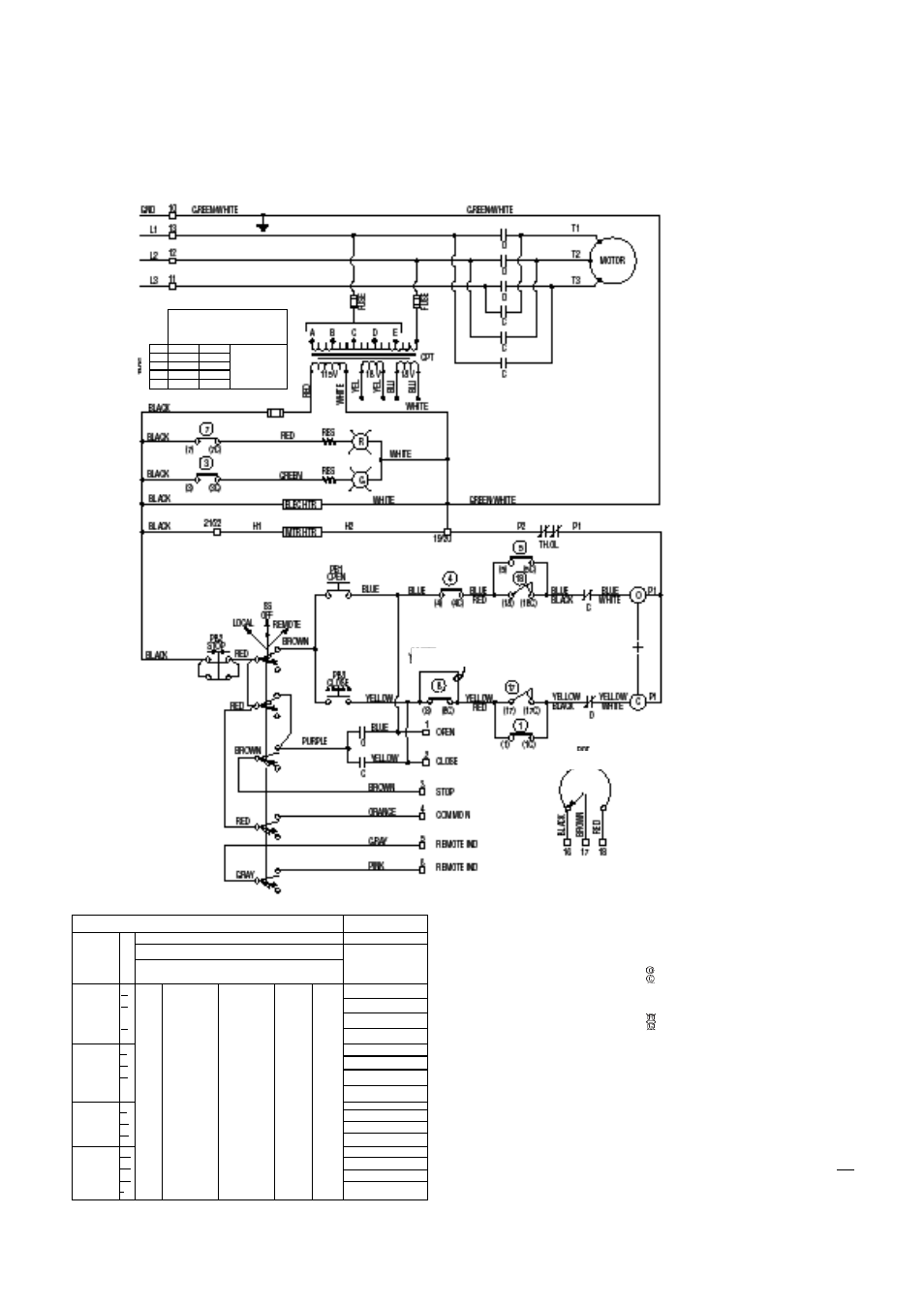

Figura 5.1 (1/2) – schema elettrico tipico dei modelli da L120-10 a L12040
17 IL LIMITATORE DI COPPIA DI CHIUSURA
INTERROMPE IL CIRCUITO DI CONTROLLO IN CASO DI
SOVRACCARICO MECCANICO DURANTE IL CICLO DI
CHIUSURA
18 IL LIMITATORE DI COPPIA DI APERTURA
INTERROMPE IL CIRCUITO DI CONTROLLO IN CASO DI
SOVRACCARICO MECCANICO DURANTE IL CICLO DI
APERTURA
Note
1
--------
CONTATTO APERTO
2.
+++
CONTATTO CHIUSO
3. PER LA TENSIONE VEDI FOGLIO DI CERTIFICAZIONE. I
CAVI NON UTILIZZATI DEL TRASFORMATORE DEVONO
ESSERE COPERTI UNO PER UNO CON
TERMORETRAIBILE.
4. I ROTORI INT.1 E INT.2 POSSONO ESSERE
IMPOSTATI CON POSIZIONE VALVOLA
COMPLETAMENTE APERTA, COMPLETAMENTE
CHIUSA O QUALSIASI ALTRA POSIZIONE
INTERMEDIA, COME INDICATO DA PUNTI A E B.
5. METTERE CAVALLOTTO SU LS#8 TRA I TERMINALI
(8) E (8C) PER VALVOLE CHE CHIUDONO PER COPPIA.
Legenda
O - CONTATTO APERTO
C - CONTATTO CHIUSO
O BOBINA APERTURA
C BOBINA CHIUSURA
CPT - TRASFORMATORE ALIMENTAZIONE DI CONTROLLO
+- INTERBLOCCO MECCANICO
TH.OL - CONTATTI SOVRACCARICO TERMICO
R INDICATORE ROSSO
G INDICATORE VERDE
SS - INTERRUTTORE SELETTORE
(LOCALE-OFF-REMOTO )
PB1 - PULSANTE APERTURA
PB2 - PULSANTE ARRESTO
PB3 - PULSANTE CHIUSURA
ELEC HTR - RISCALDAMENTO VANO
MTR HTR - RISCALDAMENTO MOTORE
POT - POTENZIOMETRO (OPZIONALE, VEDI FOGLIO DI
CERTIFICAZIONE, SE FORNITO)
RES - RESISTORI LAMPADA
21
flowserve.com
Valvola in posizione completamente aperta
ROTORE
C
O
N
T
A
T
T
O
SVILUPPO CONTATTO INTERRUTTORE DI FINECORSA
POSIZIONE VALVOLA
FUNZIONE
COMPLETAMENTE COMPLETAMENTE
APERTA CHIUSA
A B
APERTA
1
2
3
4
++
++
---
---
---
---
++
++
++
++
---
---
---
---
++
++
---------------
---------------
++++++++
++++++++
---------------
---------------
++++++++
++++++++
++++++++
++++++++
---------------
---------------
---------------
---------------
++++++++
++++++++
---------------
---------------
++++++++
++++++++
---------------
---------------
++++++++
++++++++
---------------
---------------
++++++++
++++++++
---------------
---------------
++++++++
++++++++
---------
---------
+++++
+++++
---------
---------
+++++
+++++
---------
---------
+++++
+++++
+++++
+++++
---------
---------
-----
-----
+++
+++
+++
+++
-----
-----
-----
-----
+++
+++
+++
+++
-----
-----
CIR BYPASS
RICAMBIO
INDICATORE
FINECORSA APERTURA
CHIUSA
5
6
7
8
BYPASS CIR
RICAMBIO
INDICATORE
FINECORSA CHIUSURA
INT.1
9
10
11
12
RICAMBIO
RICAMBIO
RICAMBIO
RICAMBIO
INT.2
13
14
15
16
RICAMBIO
RICAMBIO
RICAMBIO
RICAMBIO
TIPI TRASFORMATORI ALTERNATIVI
1 2 3
A
500
600
230 V
H1 E H3
A L1
H2 E H4
A L2
B
480
575
F
460
550
D
415
E
380
PRESE
FUSIBILI
POT
(OPZIONALE)
CAVALLOTTO
VEDI NOTA 5
