MANUALE D'USO PER LE LNN, LNNV E LNNC ITALIANO 71569080 11-07
Pagina 48 di 56 flowserve.com

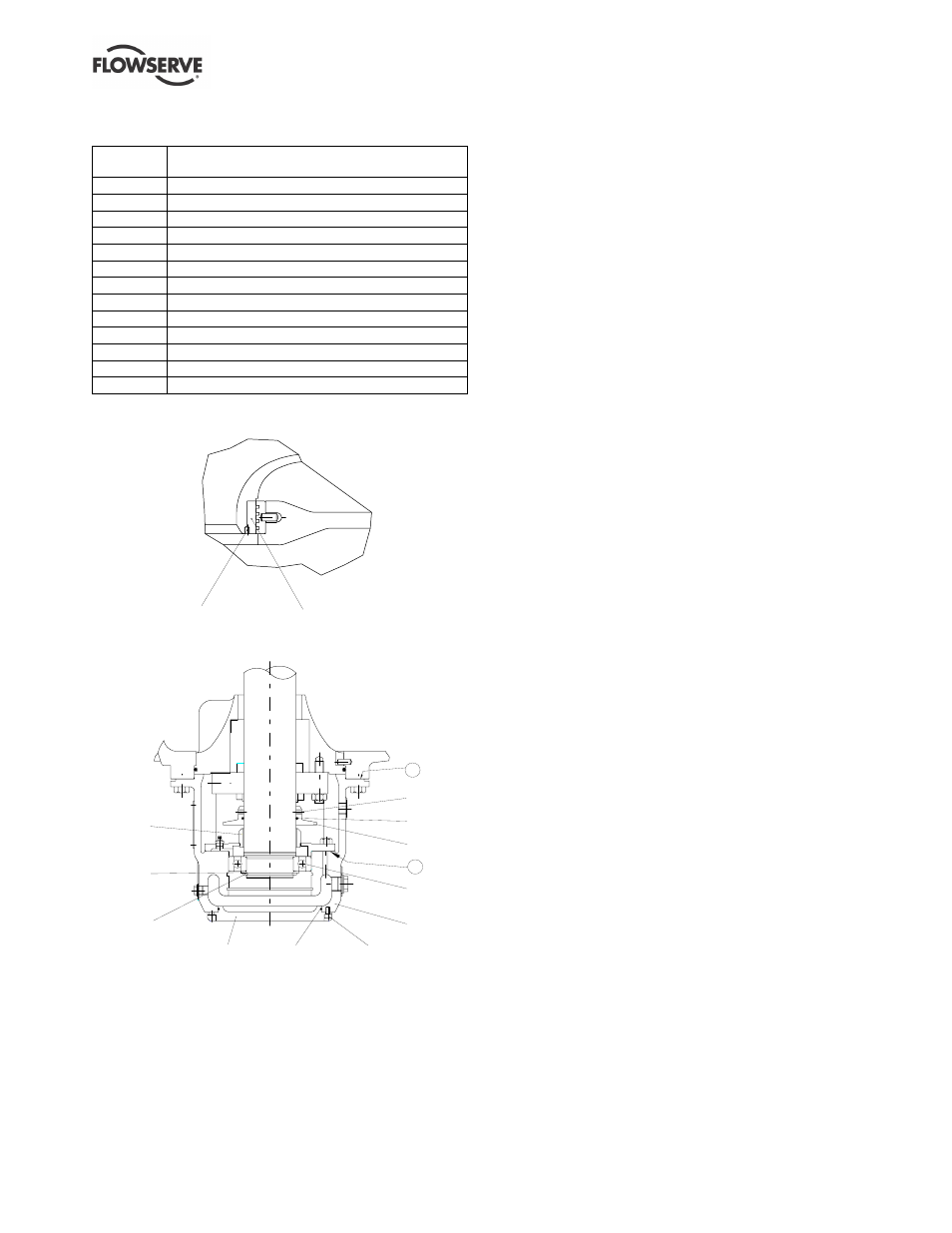

8.3.2 Elenco delle parti opzionali – LNNV
– dimensioni scarico fino a 350 mm
N. di
riferimento
Descrizione
2300 Anello d'usura della girante
2500 Anello
2540.1 Propulsore (liquido)
3011.2 Cuscinetto a sfere
3200 Sede di supporto
3266 Coperchio attacco del cuscinetto
3645.1 Rondella spaziatrice
4510.1 Anello di giunzione
4610.3 O-ring
6544.1 Anello elastico
6570.5 Vite
6814.1 Vite di bloccaggio
6814.3 Vite di bloccaggio
Anelli della ventola
2300 6814.1
Cuscinetto inferiore lubrificato a grasso
4510.1 3266
6544.1
3645.1
3200
3011.2
6570.5
1
2500
4610.3
2540.1
6814.3
1
Nota: Per il modello LNNV, si possono installare la tenuta a
cartuccia, gli isolatori portanti e le tenute a labirinto per cuscinetti
come opzioni a parte. Per maggiori informazioni, consultare la
sezione 8.1.2 precedente.
