MANUALE D'USO PER LE LNN, LNNV E LNNC ITALIANO 71569080 11-07
Pagina 36 di 56 flowserve.com

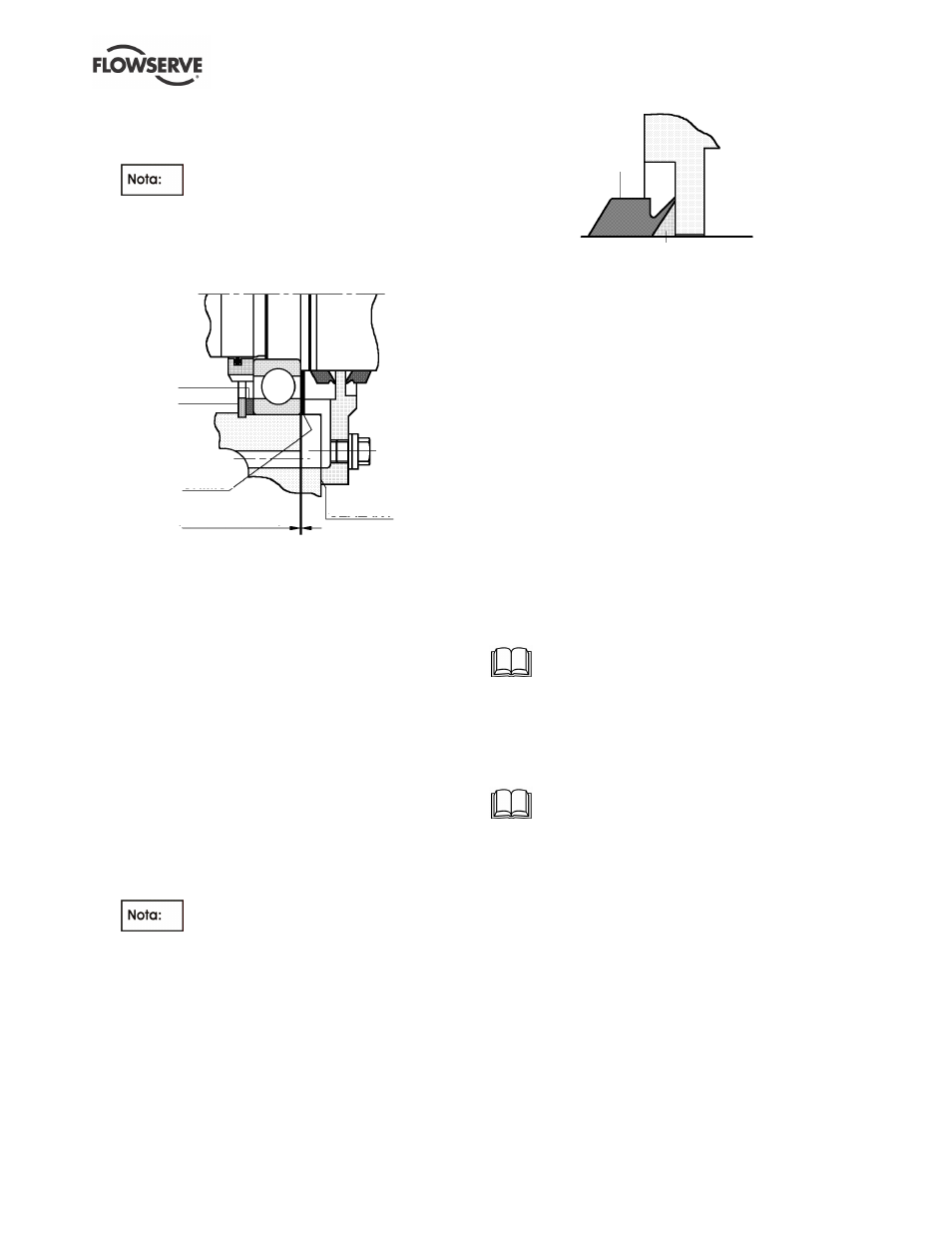

6.10.9 Sede di supporto
a) Inserire l'anello elastico [6544] e la rondella di
spinta [3645] sulla parte del cuscinetto di spinta.
L'anello elastico e la rondella di spinta
non devono essere montati sulla parte del
cuscinetto di banco.
LNN e LNNC
- cuscinetto di spinta dalla parte
non di comando.
LNNV
- cuscinetto di spinta dalla parte di comando.
Spessori
Sigillante
liquido
Gioco tra l'anello esterno del cuscinetto ed il copricuscinetto
b) Per le unità lubrificate ad olio assicurarsi che le
ghiere a V interne perforate [4305.3] siano
sistemate nelle scanalature dell'albero.
c) Infilare le sedi di supporto sui rispettivi cuscinetti ed
inserirle nelle cavità dell'involucro della pompa.
d) Mettere le viti di arresto delle sedi di supporto
[6570.4] e quindi serrarle.
e) Applicare il sigillante liquido alla flangia del
copricuscinetto.
f) Assicurarsi che lo spessore sia alloggiato
correttamente.
g) Spostare il copricuscinetto nella posizione corretta:
Unità lubrificate a grasso: ingrassatore verso la
metà superiore dell'involucro.
Unità lubrificate a olio:
tappo vicino alla metà
inferiore dell'involucro.
h) Serrare il copricuscinetto contro la sede di
supporto e spingere la ghiera a V [4305.1] contro
il copricuscinetto.
Si deve ricoprire la superficie di tenuta
della ghiera a V con grasso e spingerla fino al
copricuscinetto, in modo da evitarne il
surriscaldamento!
4305.1
i) Rimontare i tappi, gli sfiati, l'oliatore e via dicendo
secondo quanto appropriato.
j) Per le unità lubrificate ad olio dalla parte di
comando, sistemare la ghiera a V perforata
[4305.4] sull'albero e posizionarla nella scanalatura
da sigillare contro il coperchio di tenuta.
k) Inserire il coperchio di tenuta [3260.2] e la tenuta
esterna con ghiera a V [4305.2], lubrificarla con
grasso e spingerla fino al coperchio di tenuta.
l) Nella parte non di comando, inserire il coperchio
di tenuta [3266] e serrare le viti [6570.5].
6.10.10 Insieme premistoppa
6.10.10.1 Premistoppa
Inserire i due anelli interni della baderna, quindi le
metà delle guarnizioni ad H ed infine altre 2 o 3 fasce
elastiche. Inserire completamente il premistoppa
[4120], quindi collegare la linea a filo.
6.10.10.2 Tenuta meccanica a componenti [4200.1]
Consultare il Manuale d'uso separato in
dotazione con la tenuta meccanica.
Fissare i coperchi di tenuta [4213] e gli O-ring
[4610.9] usando le viti [6570.7], quindi collegare la
linea a filo. Collegare ogni tubazione supplementare.
6.10.10.3 Tenuta meccanica a cartuccia [4200]
Se sono montate tenute meccaniche a
cartuccia, consultare il Manuale d'uso separate in
dotazione con la tenuta meccanica per fissare e
attivare la tenuta.
3645
6544
3126
Spessori
0.02 a 0.1 mm
0.001 a 0.004 pollici
Grasso
