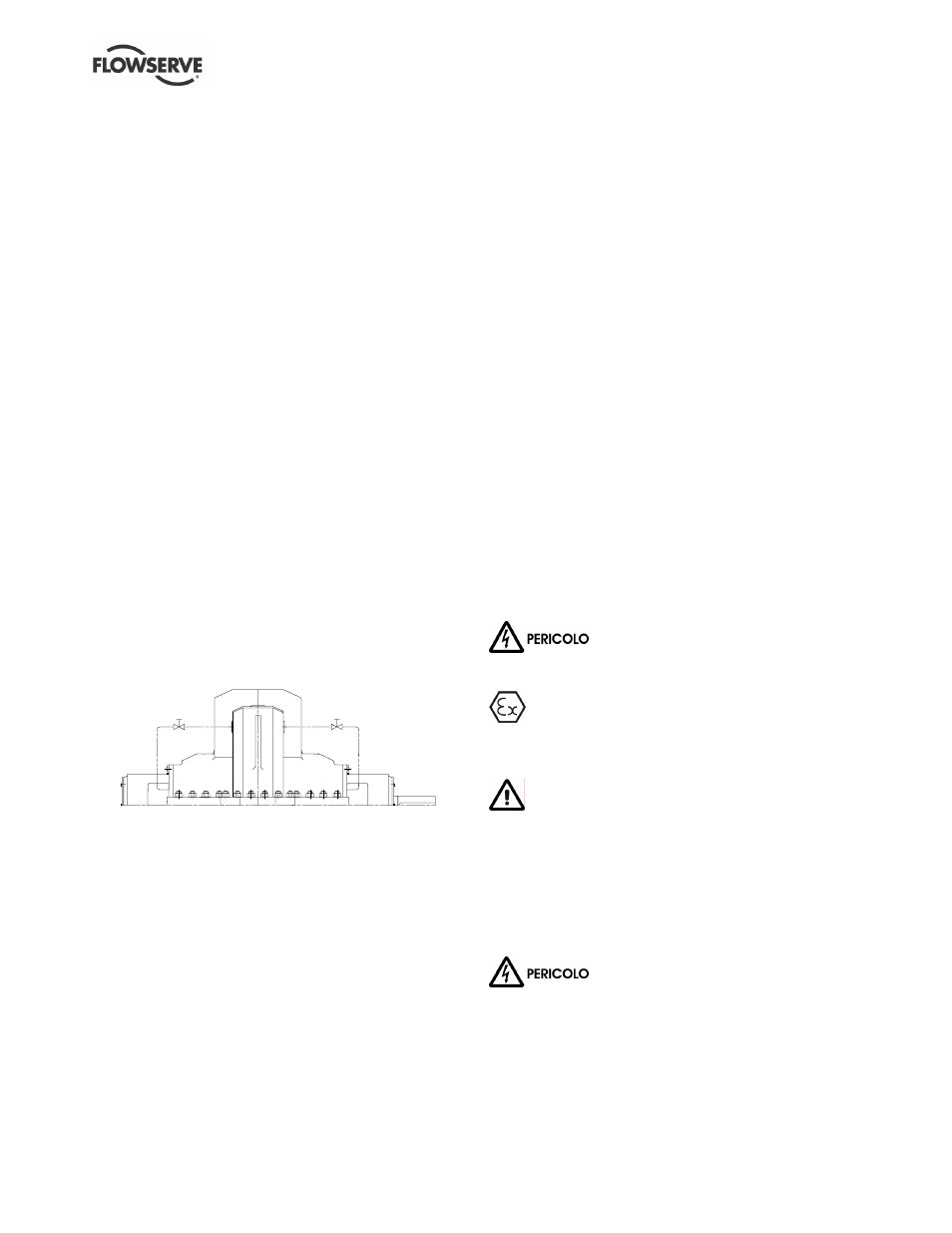

MANUALE D'USO PER LE LNN, LNNV E LNNC ITALIANO 71569080 11-07
Pagina 19 di 56 flowserve.com
4.6.4 Tubazione di scarico
Consultare la sezione 4.6.2 per un modello
caratteristico di tubazione.
La valvola di ritegno deve essere situata nella rete di
tubazioni di scarico in modo da proteggere la pompa
dall'eccessiva contropressione e quindi dalla
rotazione invertita quando l'unità viene fermata.
L'angolo massimo di divergenza per i riduttori della
rete di tubazioni deve essere di 9 gradi.
Il montaggio di una valvola di isolamento agevolerà la
manutenzione.
4.6.5 Linee ausiliarie
4.6.5.1 Scoli
Installare le tubazioni per gli scoli dell'involucro della
pompa e le perdite delle tenute in un punto di
smaltimento appropriato.
4.6.5.2 Pompe con tenuta a baderne
Quando la pressione di aspirazione è inferiore a quella
ambientale, è necessario alimentare la baderna del
premistoppa con liquido per fornire lubrificazione e
impedire l'ingresso dell'aria. In genere, ciò avviene con
un'alimentazione dalla coclea di scarico della pompa
alla cassastoppa. È possibile che venga installata una
valvola di controllo o una flangia modulatrice nella linea
di alimentazione per controllare la pressione del
premistoppa/cassastoppa.
Se il liquido pompato è sporco e non è utilizzabile per
la tenuta, si consiglia un'alimentazione separata di
liquido compatibile pulito nel premistoppa con una
pressione di aspirazione superiore di 1 bar (15 psi).
4.6.5.3 Pompe con tenuta meccanica
Le tenute singole che richiedono ricircolazione
saranno normalmente fornite con le tubazioni ausiliarie
dal corpo pompa già installate.
Se occorre una tempra aggiuntiva per la tenuta,
effettuare un collegamento ad una fonte appropriata di
liquido, vapore a bassa pressione o pressione statica da
un serbatoio di carico. La pressione consigliata è di
0.35 bar (5 psi) o meno. Per ulteriori informazioni,
consultare Disegno di disposizione generale.
È possibile che le tenute speciali necessitino di una
differente tubazione supplementare a quella sopra
descritta. In caso di dubbi sul metodo corretto o sulla
disposizione, consultare il Manuale d'uso e/o
contattare Flowserve.
Per il pompaggio di liquidi caldi, per evitare danni alla
tenuta, si consiglia di continuare l'alimentazione esterna
di getto/di raffreddamento dopo il fermo della pompa.
4.6.6 Controlli finali
Verificare la tenuta di tutti i bulloni nella rete di
tubazioni di aspirazione e di scarico. Verificare
altresì la tenuta di tutti i bulloni di fondazione.
4.7 Controllo finale dell'allineamento
dell'albero
Dopo aver collegato la rete di tubazioni alla pompa,
ruotare manualmente più volte l'albero per assicurare
che non vi siano impedimenti e che tutte le parti siano
libere.
Ricontrollare l'allineamento del giunto, come descritto
precedentemente per assicurarsi che non ci siano
tensioni riconducibili alle tubazioni. Se ci sono
tensioni, correggere le tubazioni.
4.8 Collegamenti elettrici
I collegamenti elettrici devono essere
eseguiti da un elettricista qualificato, in conformità alle
locali normative internazionali e nazionali pertinenti.
È importante tenere conto della DIRETTIVA
EUROPEA sulle aree potenzialmente esplosive
laddove la conformità alla norma IEC60079-14 è un
requisito ulteriore per i collegamenti elettrici.
È importante tenere conto della DIRETTIVA
EUROPA sulla compatibilità elettromagnetica durante il
cablaggio e l'installazione dell'apparecchiatura in loco.
È necessario prestare attenzione per assicurare che le
tecniche utilizzate durante il cablaggio/l'installazione non
aumentino le emissioni elettromagnetiche o
diminuiscano l'immunità elettromagnetica
dell'apparecchiatura, dei cavi o di qualsiasi dispositivo
collegato. In caso di dubbi, rivolgersi a Flowserve.
Il motore deve essere collegato in
conformità alle istruzioni del relativo produttore
(solitamente incluse nella cassetta di terminazione),
compresi tutti i dispositivi di protezione per la
temperatura, le perdite di messa a terra, la corrente e
di altro tipo, secondo le necessità. È necessario
verificare la targhetta di identificazione per assicurare
che l'alimentazione sia adeguata.
