MANUALE D'USO PER LE LNN, LNNV E LNNC ITALIANO 71569080 11-07
Pagina 42 di 56 flowserve.com

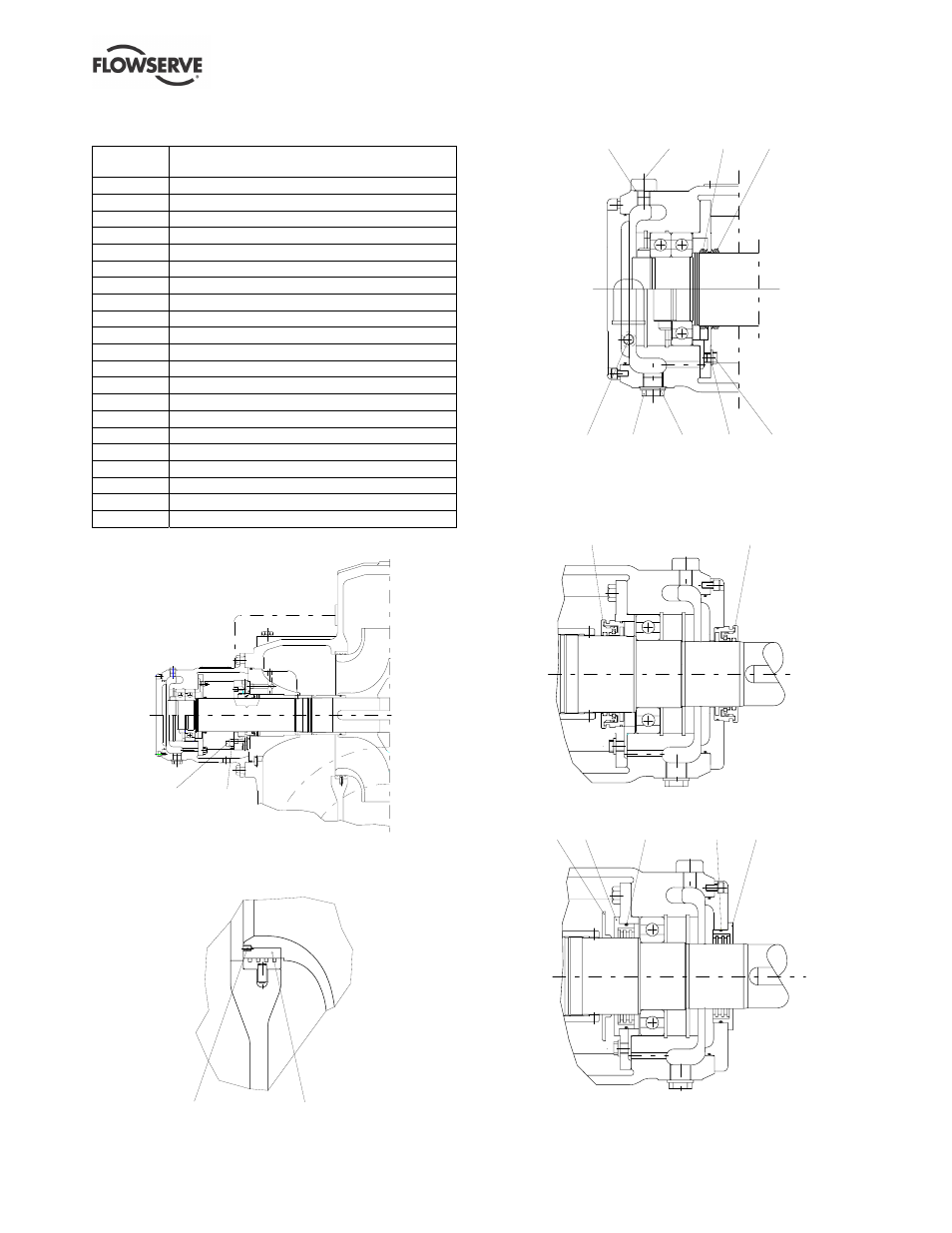

8.1.2 Elenco delle parti opzionali - LNN e LNNC -
dimensioni scarico fino a 350 mm
N. di
riferimento
Descrizione
2300 Anello d'usura della girante
2540 Propulsore (liquido)
3855 Oliatore livello costante
4200 Tenuta meccanica (cartuccia)
4305.1 Anello sistema di tenuta
4305.3 Anello sistema di tenuta
4330.1 Anello a labirinto
4330.2 Anello a labirinto
4330.3 Anello a labirinto
4330.4 Anello a labirinto
4510.3 Anello di giunzione
4595.4 Anello di giunzione
4595.6 Anello di giunzione
4610.4 O-ring
4610.5 O-ring
6515.2 Tappo di scarico
6529 Dispositivo di ventilazione (sfiatatoio)
6569.2 Tappo
6572.3 Perno
6580.3 Dado
6814.1 Vite di bloccaggio
Tenute a cartuccia
6572.3 6580.2
4200
Il frammento di sezione mostra la tenuta a
cartuccia montata direttamente sull'albero pompa
Anelli della ventola
6814.1 2300
Lubrificazione ad olio
4510.3 6529 4305.3
4595.6 3855 6515.2 6569.2 4595.4
4305.1
Consultare anche la sezione 8.1 per il posizionamento
degli anelli sistema di tenuta sul lato azionamento
[4305.1, 4305.2, 4305.3 e 4305.4]
Isolatori per cuscinetti
4330.2 4330.1
Tenute a labirinto dei cuscinetti
4610.4 4610.5 4330.4 2540 4330.3
