Manual de instrucciones CIR-e³ 9 de 56
4 DESCRIZIONE DEL DISPOSITIVO

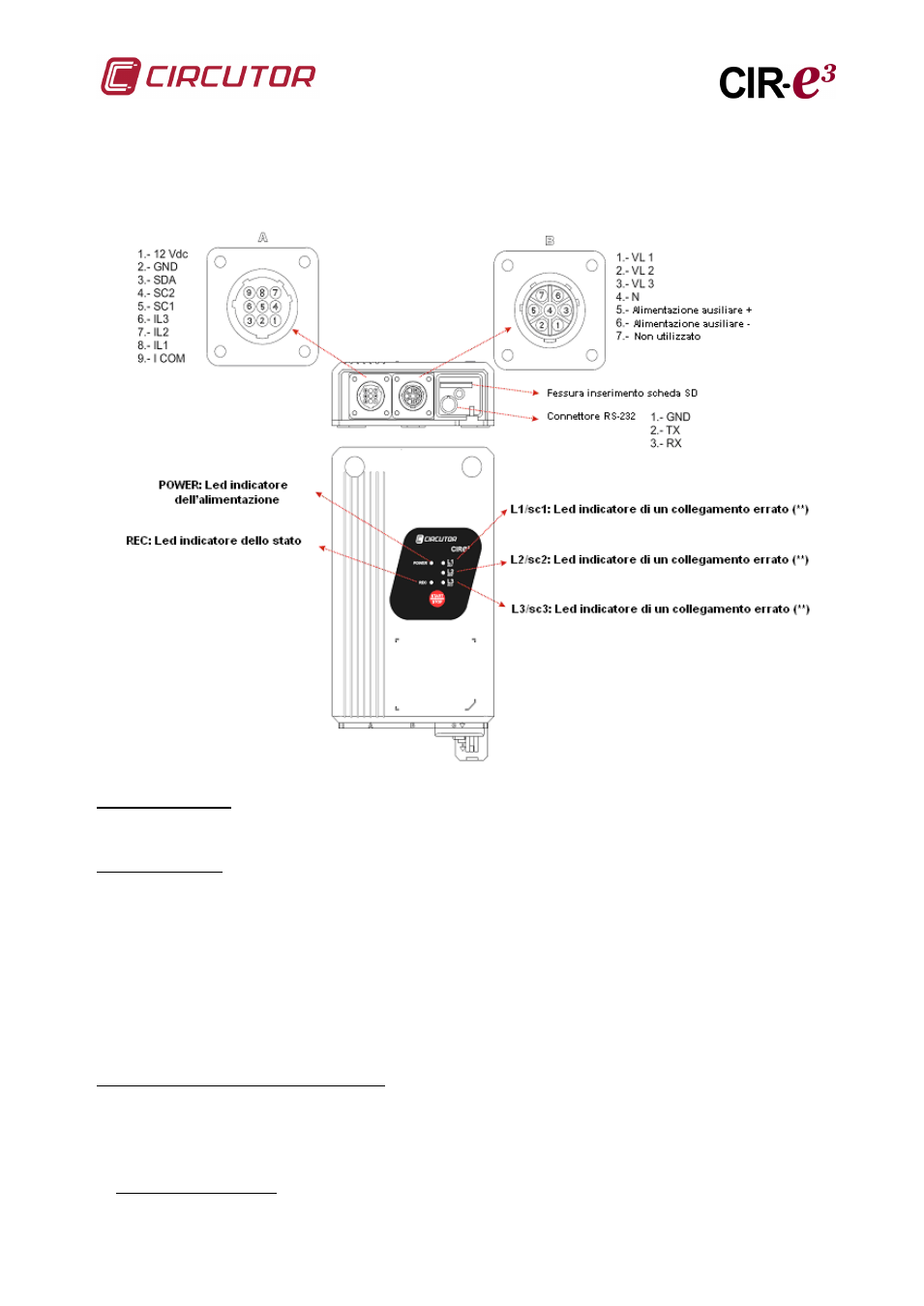

Nella figura vengono riportate la descrizione e l’ubicazione dei componenti
dell’analizzatore.
Il connettore A: Serve per il collegamento dei sensori di corrente. Nel disegno viene
descritta la funzionalità di ognuno dei pin.
Il connettore B: È il connettore che serve per il collegamento dei riferimenti di tensione che
accompagnano il dispositivo e l’alimentazione dello stesso. In questo connettore B, così
come indicato in figura, si collegano i riferimenti di tensione di ognuna delle fasi
(contrassegnate dalle lettere VL1, VL2 e VL3), il riferimento di neutro (contrassegnato con
la lettera N) e due altri pin (5 e 6) destinati all’alimentazione del dispositivo. I morsetti 5 e 6
permettono al dispositivo di alimentarsi indipendentemente assicurando una registrazione
permanente nel caso in cui si alimenti l’analizzatore a una fonte ininterrotta di tensione.
Per verificare le caratteristiche di misurazione e alimentazione del dispositivo, vedere il
paragrafo 4.1 Caratteristiche Elettriche.
La fessura di inserimento della SD indica il luogo in cui si introduce la scheda di memoria
estraibile SD al fine di effettuare la registrazione dei parametri elettrici che misura il
dispositivo. Vedere paragrafo 6.4 Inserimento della scheda SD per la posizione della
stessa.
Il connettore RS-232 serve per possibili richieste di aggiornamento della versione del
firmware del dispositivo da parte dell’utente.
