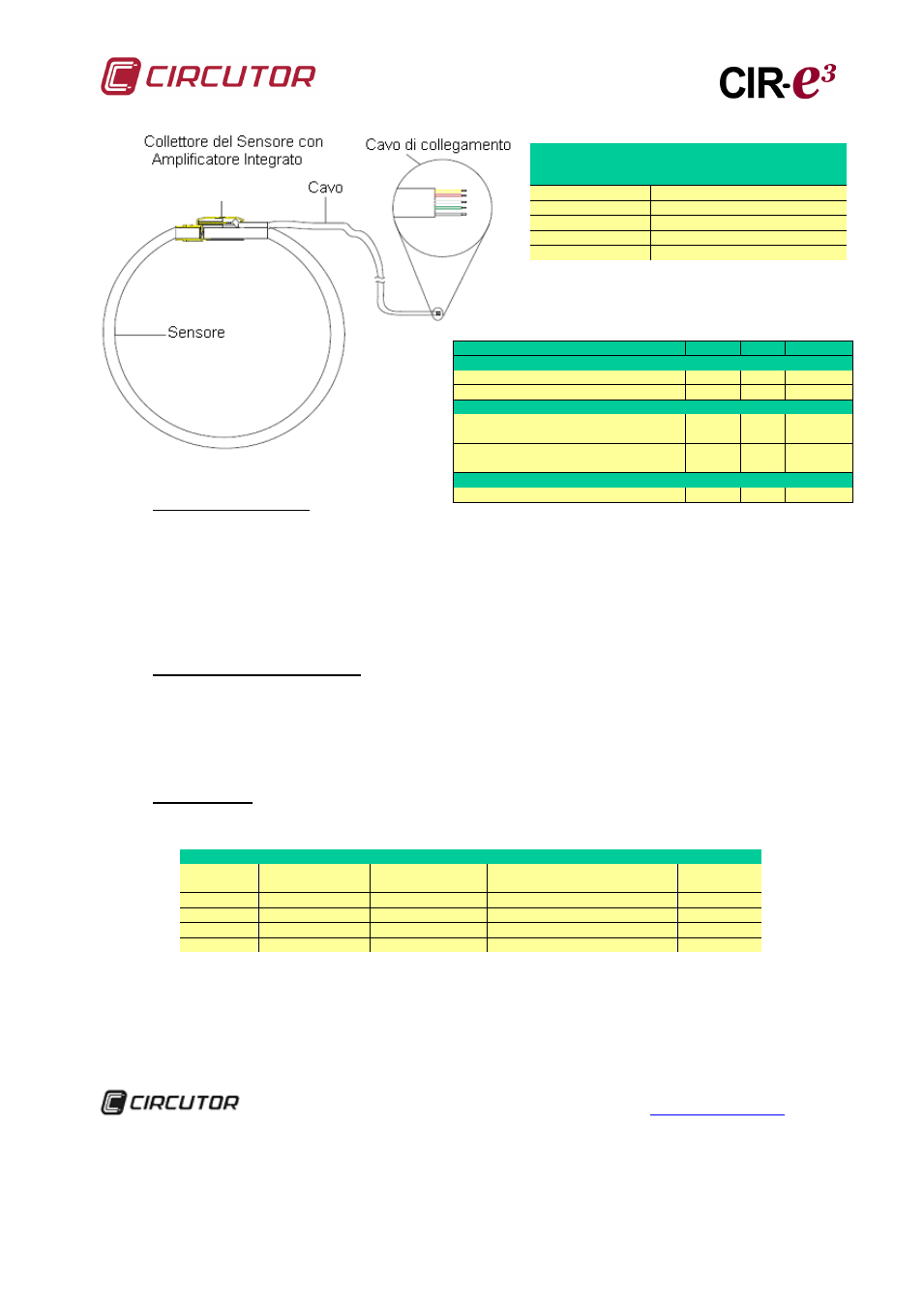

Manual de instrucciones CIR-e³ 51 de 56
11.1.2
L’elettronica incorporata deve essere alimentata esternamente, in un range da 9 a 12 volt D.C. Si consigliano 12v al fine di ottenere
migliori risultati.
COLLEGAMENTI ESTERNI
(Mediante i cavi Vcc e Gnd).
Per il controllo di scala di misura vi è un multiplexor interno che si deve controllare esternamente.
(Mediante i cavi A e B).
11.1.3
1.
Prima di utilizzare il sensore di corrente assicurarsi che le condizioni siano quelle corrette per lavorare e che il dispositivo di
protezione sia quello corretto.
USO DEL SENSORE DI CORRENTE
2. Assicurarsi che i cavi di collegamento siano correttamente configurati.
3. Sganciare il connettore e circondare, con la sonda, il conduttore da misurare.
4. Chiudere il connettore verificando che sia fissato.
5. Posizionare il conduttore centrato rispetto al sensore.
11.1.4
Il sensore di corrente non richiede particolare manutenzione. MANUTENZIONE
MODELLI
MODELLO LUNGHEZZA
DEL SENSORE
SCALE SENSIBILITÀ V uscita
E-FLEX20 54-80-120 cm 20KA/2KA/200A 0.1mV/A; 1m V/A; 10 m V/A 2 Vrms
E-FLEX15 54-80-120 cm 15KA/1.5KA/150A 0.13mV/A; 1.3m V/A; 13m V/A 2 Vrms
E-FLEX10 54-80-120 cm 10KA/1KA/100A 0.2m V/A; 2m V/A; 20m V/A 2 Vrms
E-FLEX6 54-80-120 cm 6KA/0.6KA/60A 0.33m V/A; 3.3m V/A; 33m V/A 2 Vrms
Vial Sant Jordi s/n – 08232 – Viladecavalls (Barcelona)
Tel. (+34) 93 7452900 – Fax (+34) 93 7452914 – [email protected]
CAVI DI COLLEGAMENTO
Giallo Selettore di scala (A)
Marrone Selettore di scala (B)
Bianco Vcc (9v-12v DC)
Verde Vout (2v AC f.s.)
Grigio Gnd
PARAMETRO MIN MAX UNITÀ
ALIMENTAZIONE
Range di voltaggio Vcc 9 12 V D.C.
Iq 4 10 mA D.C.
SELETTORE DI SCALA
VIH Range di voltaggio del selettore
livello alto
10 12 V D.C.
VIL Range di voltaggio del selettore
livello basso
3 V D.C.
CARICA
RL Valore di Carica 10k 100k Ohms.
