44 de 56 Manual de instrucciones CIR-e³
Data del report:: corrisponde alla data di creazione e registrazione dei parametri da parte
del CIR-e³
Data di arrivo: corrisponde alla data in cui l’utente ha realizzato l’invio dei dati alla pagina
Web.
Gli altri dati che mostra il menù di configurazione del report corrispondono ai parametri
configurati nell’applicazione CIR-e³exe e che corrispondono, a loro volta, alle
caratteristiche dell’istallazione in cui è stata realizzata la registrazione dei parametri. Le
informazioni fanno riferimento alla tensione e alle frequenze nominali, potenza contrattata,
report dei trasformatori di tensione e report di scala configurata nei sensori di corrente per
realizzare la registrazione.
6.10.5 GRAFICI DEI REPORT

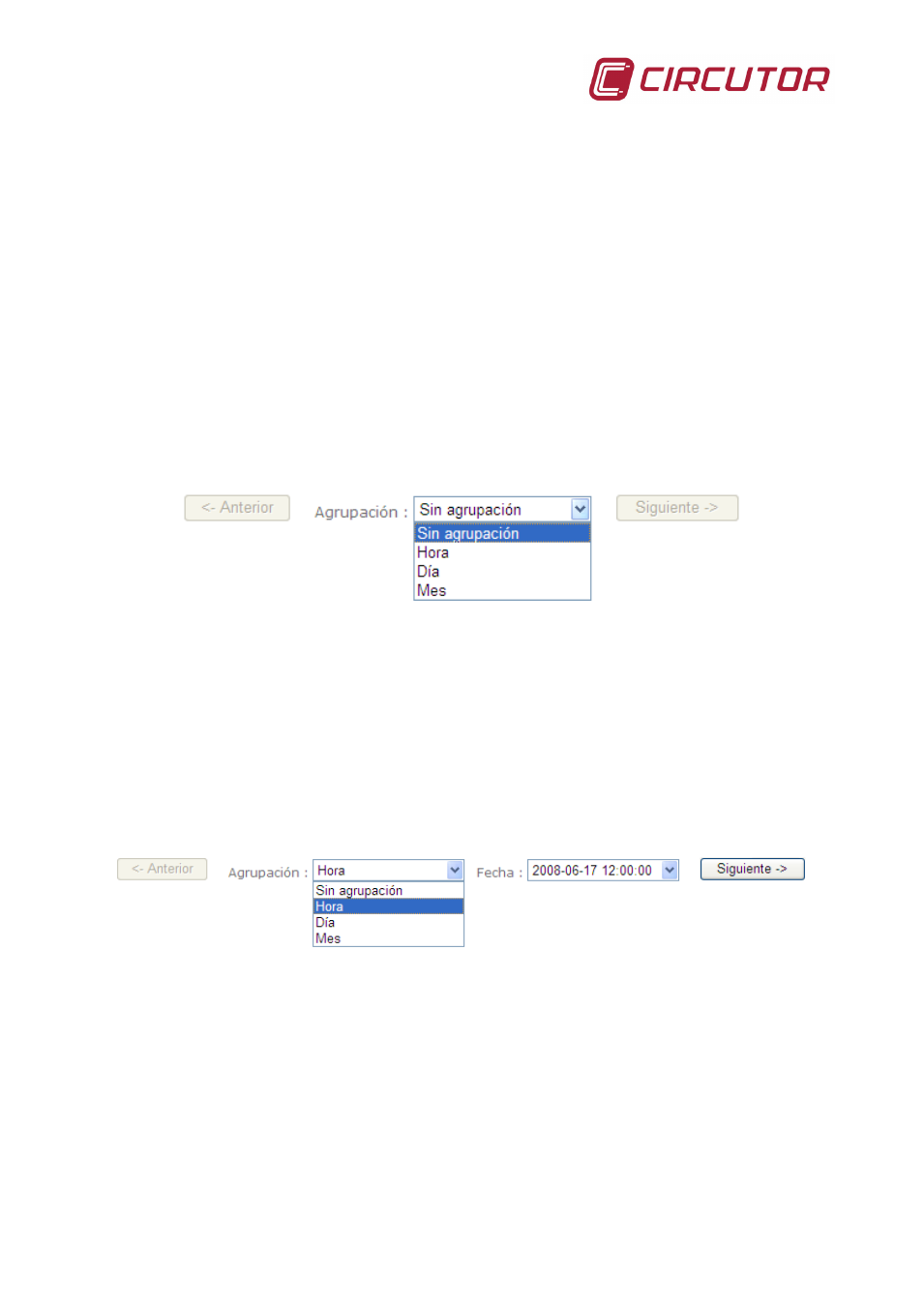

La parte grafica del report ha anch’essa un menù di raggruppamento.
Se si seleziona “ Senza raggruppamento” si disabilitano i tasti Precedente / Successivo
dato che nei grafici si mostrano i valori integri di tutta la registrazione.
Se l’utente seleziona “ Ora”, “Giorno” o “Mese” si abilitano i tasti di spostamento
Precedente / Successivo per permettere il salto a “ Ora”, “Giorno” o “Mese” precedente o
successivo, se sono presenti nel file inviato al Web. In questo modo l’applicazione
permette di raggruppare tutte le informazioni registrate dall’analizzatore e inviate al Web
nei giorni, ore o mesi. L’utente, quindi, può analizzare indipendentemente periodi più brevi
e delimitati. Mediante i tasti che si abilitano Precedente / Successivo, l’utente si può
spostare nel tempo dei parametri registrati fino all’intervallo di cui ha bisogno.
Questa parte della schermata mostra, sotto forma di grafici, i valori delle variabili registrate
nell’archivio. Si mostrano i valori selezionati nel menù di selezione descritto nel paragrafo
6.10.3. Selezione di parametri.
All’interno delle schermate di visualizzazione dei parametri nella parte superiore dei grafici,
appaiono le icone Lente di Ingrandimento e Mostrare tabelle che vengono spiegate qui di
seguito.
