Manual de instrucciones CIR-e³ 35 de 56

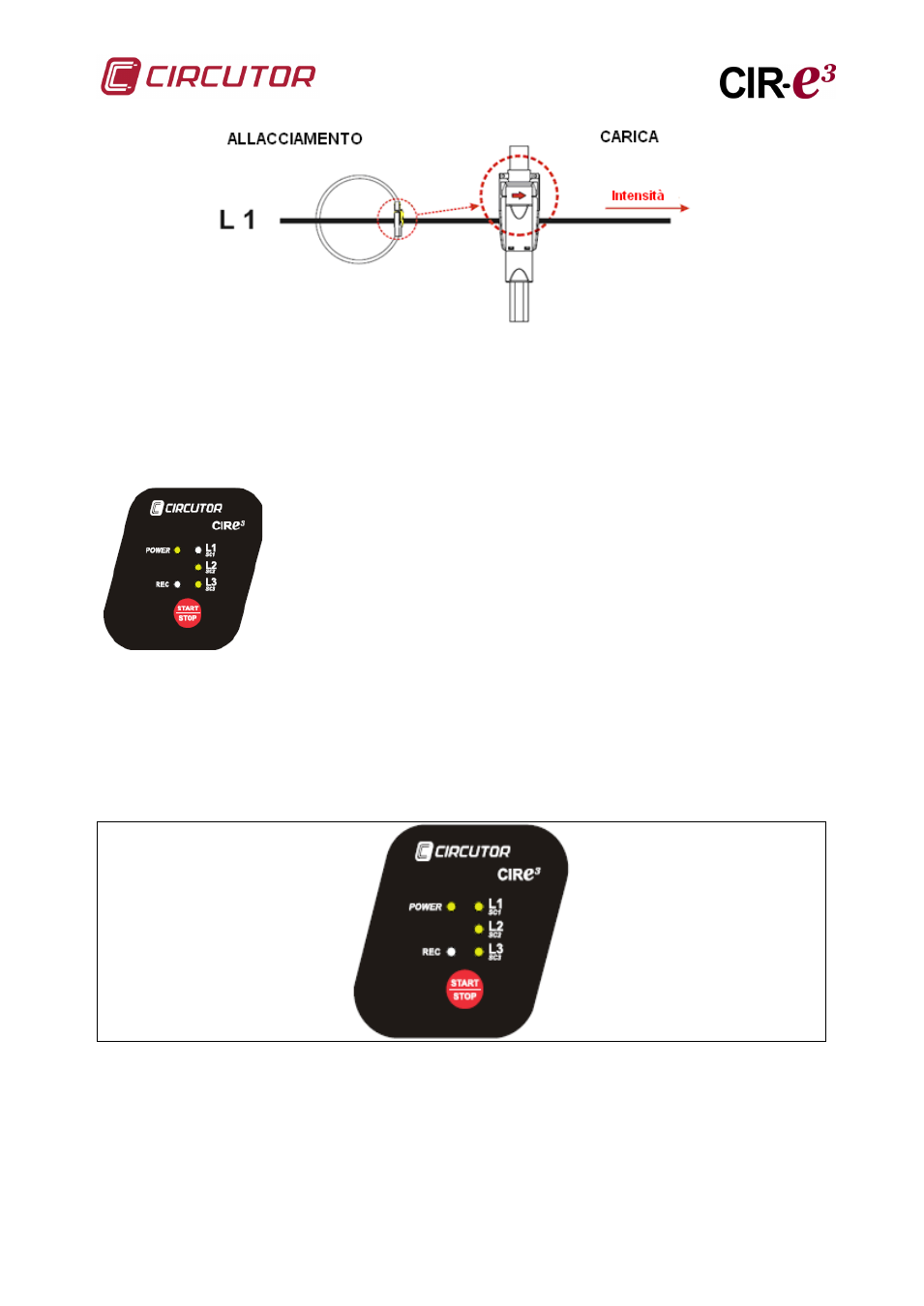

Qualora si rilevasse un errato collegamento di pinze, si rilevasse, cioè, una potenza
negativa, un angolo superiore a 60º o una corrente errata, il led Lx/csx che corrisponde
alla fase collegata male, lampeggia. In questo caso si deve procedere alla revisione del
collegamento delle pinze di corrente, verificare che l’installazione rispetti il codice colori e
che il senso delle pinze di corrente sia come mostrato in figura.
L1/sc1 lampeggia indicando il collegamento errato della pinza. In
questo caso l’utente deve procedere a verificare che la pinza sia
ben chiusa, collegata rispettando il senso della corrente
dell’istallazione, come mostra la freccia e che la pinza collegata
identificata con L1, L2 e L3 sia istallata nella fase corrispondente
che, in conformità ai colori dei cavi di tensione, sono
rispettivamente NERO, ROSSO e GIALLO.
Prima di iniziare a registrare i parametri, il dispositivo deve avere tutti i led accesi
corrispondenti alle fasi e pinze di corrente istallate senza che nessuno di essi lampeggi. In
questo modo il dispositivo indica che è alimentato e che tutte le tensioni e tutte le pinze di
corrente collegate misurano correttamente.
La figura mostra come dovrebbero essere i led del dispositivo qualora sia stato collegato a
un sistema trifase prima di iniziare la registrazione di parametri premendo il tasto
START/STOP.
6.6 TASTO START/STOP
Dopo aver realizzato i passaggi che precedono ed avendo verificato che il dispositivo è
correttamente collegato, è necessario premere il tasto rosso START/STOP per 2 secondi
per avviare la registrazione dei parametri elettrici dell’istallazione. Premendo
START/STOP si accende il led REC indicando, in questo modo, che è stata avviata la
registrazione dei parametri elettrici come indicato in figura.
