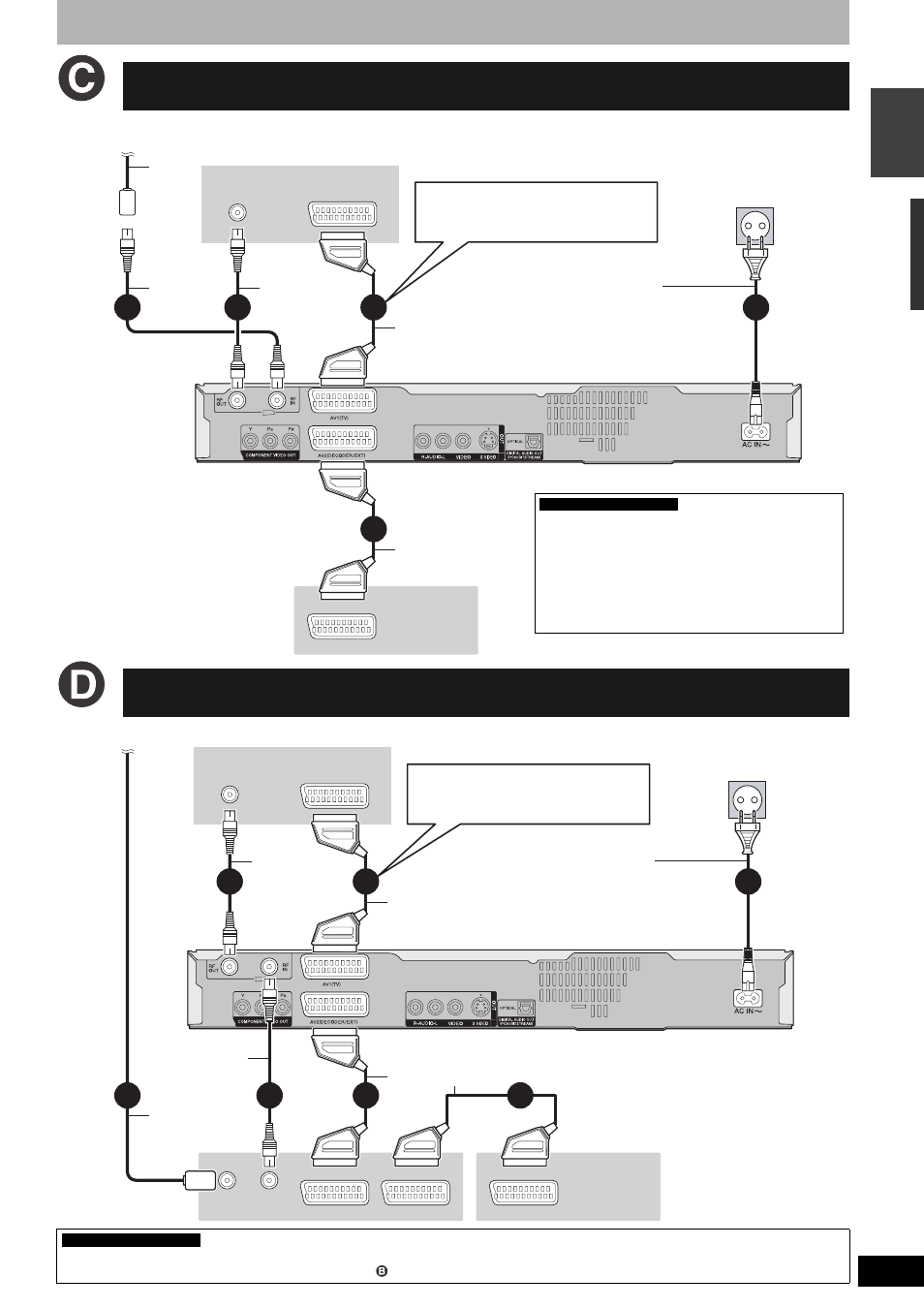

Collegamento ad un televisore e a un ricevitore digitale/satellitare o a un
decoder
Collegamento ad un televisore e a un VCR, ricevitore digitale/satellitare o a un
decodificatore
AV OUT
VHF/UHF
RF IN AV IN
4
1 5 3 2
Pannello posteriore della televisione
Pannello posteriore di questa unità
Cavo Scart completo
a 21 piedini
Cavo
coassiale RF
(incluso)
All’antenna
Cavo
antenna Alla presa della corrente
(CA da 220 a 240 V, 50 Hz)
Cavo di
alimentazione CA
(incluso)
Collegare solo dopo
che tutti gli altri
collegamenti sono
stati completati.
Collegamento di un terminale
diverso dal terminale Scart a 21
piedini ( ➔ pag. 10)
Le impostazioni “Ingresso AV2” e “Connessione AV2”
nel menu Impostazioni (
➔ pag. 41)
Quando si desidera visualizzare un altro
programma registrato da questa unità mentre si
sta visualizzando una trasmissione decodificata
Premere [0] + [ENTER]. (“DVD” appare sul display
dell’unità.) Premere di nuovo per annullare. (“TV”
appare sul display dell’unità.)
Impostazione obbligatoria
Cavo Scart
a 21 piedini
Pannello posteriore del ricevitore
satellitare o digitale o decodificatore
Cavo
coassiale RF
(incluso)
VHF/UHF
RF IN AV IN
VHF/UHF RF OUT
RF IN
AV OUT AV IN AV OUT
4 1
6
3
5 7
2
Pannello posteriore della televisione
Pannello posteriore di questa unità
Pannello posteriore
del VCR
All’antenna
Ricevitore satellitare o
digitale o pannello posteriore
del decodificatore
Cavo Scart completo
a 21 piedini
Cavo
coassiale RF
(incluso)
Alla presa della corrente
(CA da 220 a 240 V, 50 Hz)
Cavo di
alimentazione CA
(incluso)
Collegare solo dopo
che tutti gli altri
collegamenti sono
stati completati.
Collegamento di un terminale
diverso dal terminale Scart a 21
piedini ( ➔ pag. 10)
Cavo antenna
Cavo Scart a 21 piedini
Cavo coassiale RF
(incluso)
Le impostazioni “Ingresso AV2” e “Connessione AV2” nel menu Impostazioni ( ➔ pag. 41)
Collegare l’unità direttamente al televisore ( ➔ pag. 8, ).
Impostazione obbligatoria
PASSA
GGIO 1 Collegamento
