PASSAGGIO 1 Collegamento
Il terminale S VIDEO OUT produce immagini più vivide di quello
VIDEO OUT. (I risultati effettivi dipendono dal televisore).
I terminali COMPONENT VIDEO possono essere usati per emettere
segnali sia a scansione interlacciata che progressiva (
➔ pag. 50) e
fornire un’immagine migliore di quella del terminale S VIDEO OUT.
• Collegare ai terminali dello stesso colore.
Se viene collegato un televisore CRT (a raggi catodici)
Usare l’uscita del segnale componente con l’impostazione
progressiva impostata su “Off” (Impostazione di fabbrica,
➔ pag. 40), poiché il segnale a scansione progressiva può
provocare sfarfallii anche se fosse compatibile con la scansione
progressiva. Questa impostazione è valida anche per i televisori
multisistema che utilizzano la modalità PAL.
■ Collegamento ad un amplificatore con un
terminale di ingresso digitale
• Per fruire dei DVD-Video con audio surround multicanale, collegare un
amplificatore munito di decodificatori Dolby Digital, DTS e MPEG.
“Uscita Audio Digitale” nel menu Impostazioni ( ➔ pag. 40)
• Prima di acquistare un cavo audio digitale a fibre ottiche,
controllare la forma del terminale dell’apparecchio collegato.
• Non è possibile usare decodificatori DTS Digital Surround non
compatibili con i DVD.
• Anche se si usa questo collegamento, l’uscita durante la
riproduzione di DVD-Audio è a solo due canali.
■ Collegamento ad un amplificatore stereo
Altri collegamenti

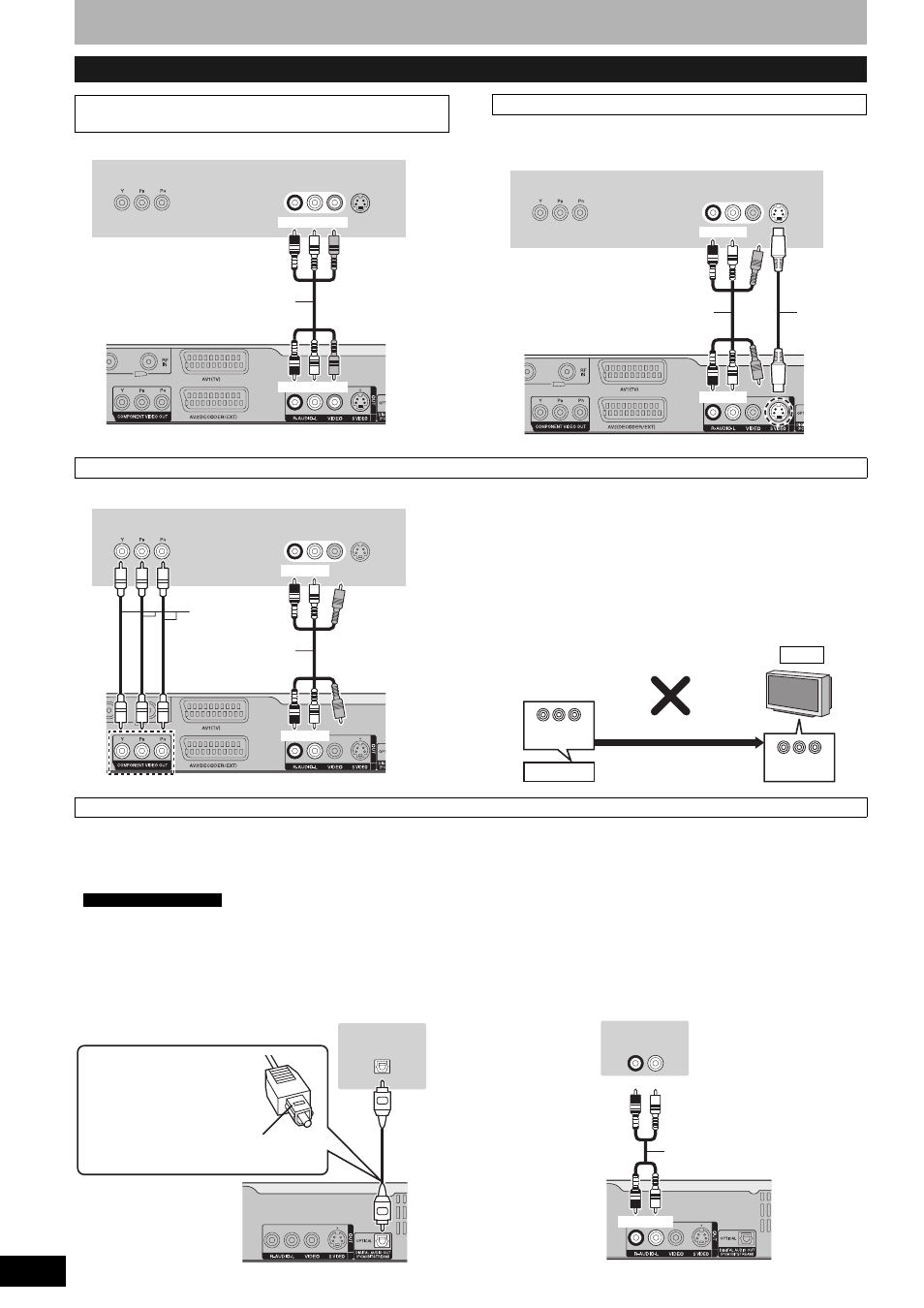

Collegamento ad un televisore con i terminali
AUDIO/VIDEO
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Rosso Bianco Giallo
Rosso Bianco Giallo
Pannello posteriore della televisione
Cavo audio/video
(incluso)
Pannello posteriore di questa unità
Collegamento ad un televisore con i terminali S VIDEO
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Pannello posteriore della televisione
Cavo audio/video
(incluso)
Cavo
S Video
Pannello posteriore di questa unità
Rosso Bianco
Rosso Bianco
Collegamento ad un televisore con i terminali COMPONENT VIDEO
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Pannello posteriore della televisione
Cavo audio/video
(incluso)
Cavo video
Pannello posteriore di questa unità
Rosso Bianco
Rosso Bianco
COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN Questa unità
Segnale a scansione
progressiva
CRT
Collegamento ad un amplificatore o componente del sistema
Impostazione obbligatoria
OPTICAL IN
Cavo audio digitale a fibre
ottiche
Non piegare eccessivamente
questo cavo.
Inserire fino in fondo, con questo
lato rivolto verso l’alto.
Pannello posteriore di questa unità
Pannello posteriore dell’amplificatore
AUDIO IN
R L
Pannello posteriore dell’amplificatore
Pannello posteriore di questa unità
Cavo audio
Rosso Bianco
Rosso Bianco
