RQT8390
8

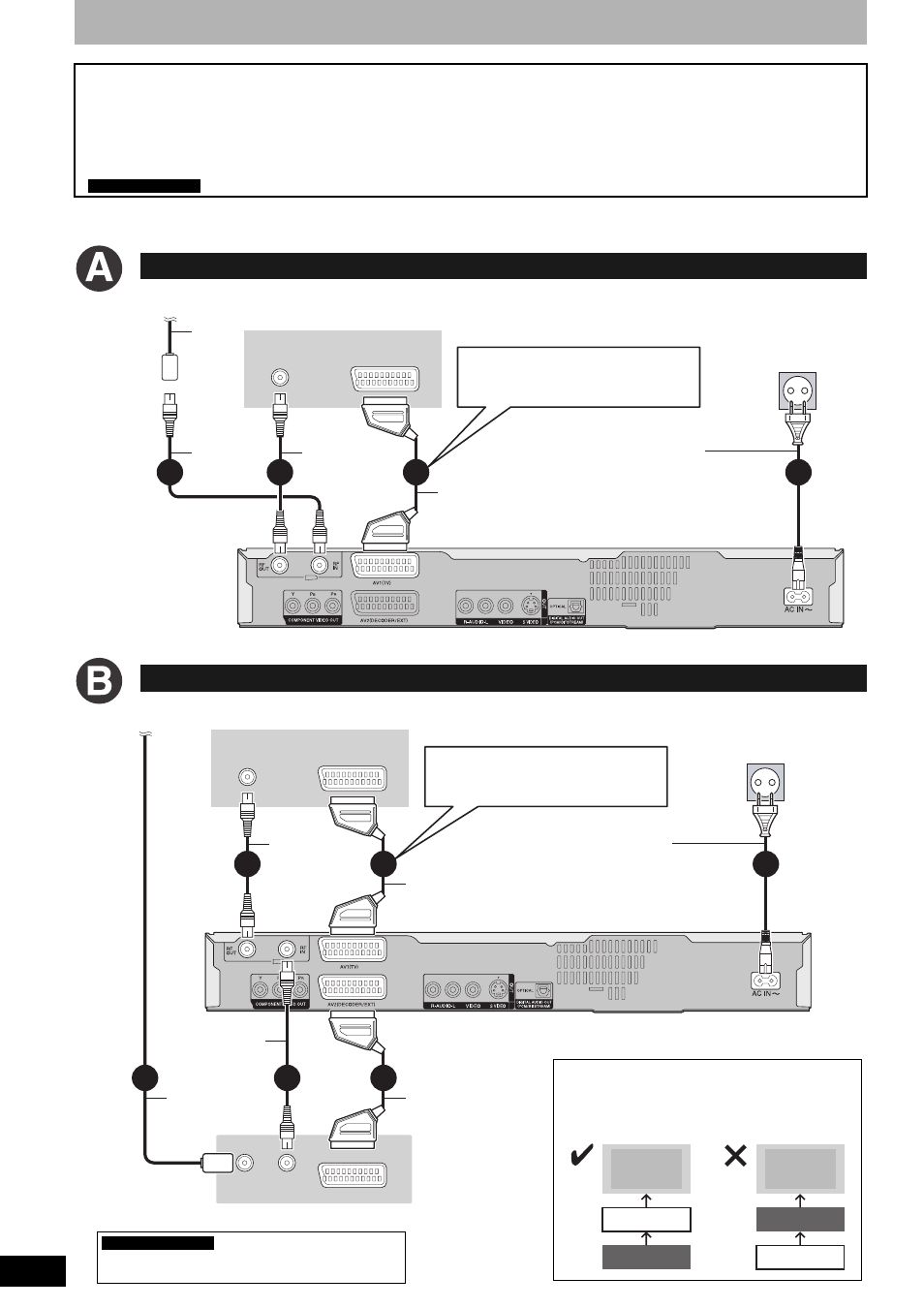

STAP 1 Aansluiting
• Zet alle apparatuur eerst uit voordat u aansluitingen gaat maken en lees de relevante bedieningsinstructies.
• Selecteer het aansluitingspatroon dat geldt voor uw apparatuur uit de patronen A-D. Overleg met uw leverancier over aansluitingen
die hieronder niet worden aangeduid.
Het is belangrijk dat u de geleverde RF coaxiale kabels gebruikt
Gebruik de set geleverde RF coaxiale kabels alleen wanneer u apparatuur aansluit op uw DVD-recorder via de RF IN- en RF OUT-
aansluitingen. Er kunnen strepen en storing op het scherm van het TV-toestel te zien zijn als u voor de aansluiting andere kabels gebruikt.
Volledig bedrade 21-pens Scart-kabel
• U kunt een uiteenlopende reeks van Q Link-functies gebruiken als de DVD-recorder aansluit op een TV-toestel dat geschikt is voor Q Link
( ➔ pag. 38)
• De DVD-recorder kan u videobeelden van hoge kwaliteit bieden als u de recorder aansluit op een TV-toestel dat geschikt is voor RGB. ( ➔ pag. 50)
“AV1-output” in het menu Set-up ( ➔ pag. 40)
Een TV-toestel aansluiten
Een TV-toestel en een videorecorder aansluiten
Benodigde instelling
VHF/UHF
RF IN AV IN
4 1 3 2
Achterpaneel van het TV-toestel
Het achterpaneel van deze DVD-recorder
Volledig bedrade 21-pens
Scart-kabel
RF coaxiale
kabel
(meegeleverd)
Naar de antenne
Antenne-
kabel Naar het stopcontact
(220 tot 240 V wisselstroom, 50 Hz)
Netsnoer
(meegeleverd)
Steek de stekker pas in
het stopcontact als u alle
andere aansluitingen hebt
gemaakt.
Aansluiten op een andere
aansluiting dan 21-pens Scart-
aansluiting ( ➔ pag. 10)
RF coaxiale
kabel
(meegeleverd)
VHF/UHF
RF IN AV IN
VHF/UHF RF OUT
RF IN
AV OUT
1
5
3
4 6
2
Achterpaneel van het TV-toestel
Het achterpaneel van uw DVD-recorder
Achterpaneel van de videorecorder
Naar de antenne
Antennekabel 21-pens Scart-kabel
RF coaxiale
kabel
(meegeleverd) Sluit uw DVD-recorder rechtstreeks op het TV- toestel aan
Videosignalen die worden aangevoerd via
videorecorders, ondervinden de invloed van copyright-
beveiligingssystemen en het beeld zal niet goed op het
scherm van het TV-toestel worden weergegeven.
TV-toestel
De DVD-recorder
Videorecorder
TV-toestel
Videorecorder
De DVD-recorder
Volledig bedrade 21-pens
Scart-kabel
RF coaxiale
kabel
(meegeleverd)
Naar het stopcontact
(220 tot 240 V wisselstroom, 50 Hz)
Netsnoer
(meegeleverd)
Steek de stekker pas in
het stopcontact als u alle
andere aansluitingen
hebt gemaakt.
Aansluiten op een andere
aansluiting dan 21-pens Scart-
aansluiting ( ➔ pag. 10)
“AV2-ingang” en “AV2-aansluiting” instellingen in het
menu Set-up (
➔ pag. 41)
Benodigde instelling
