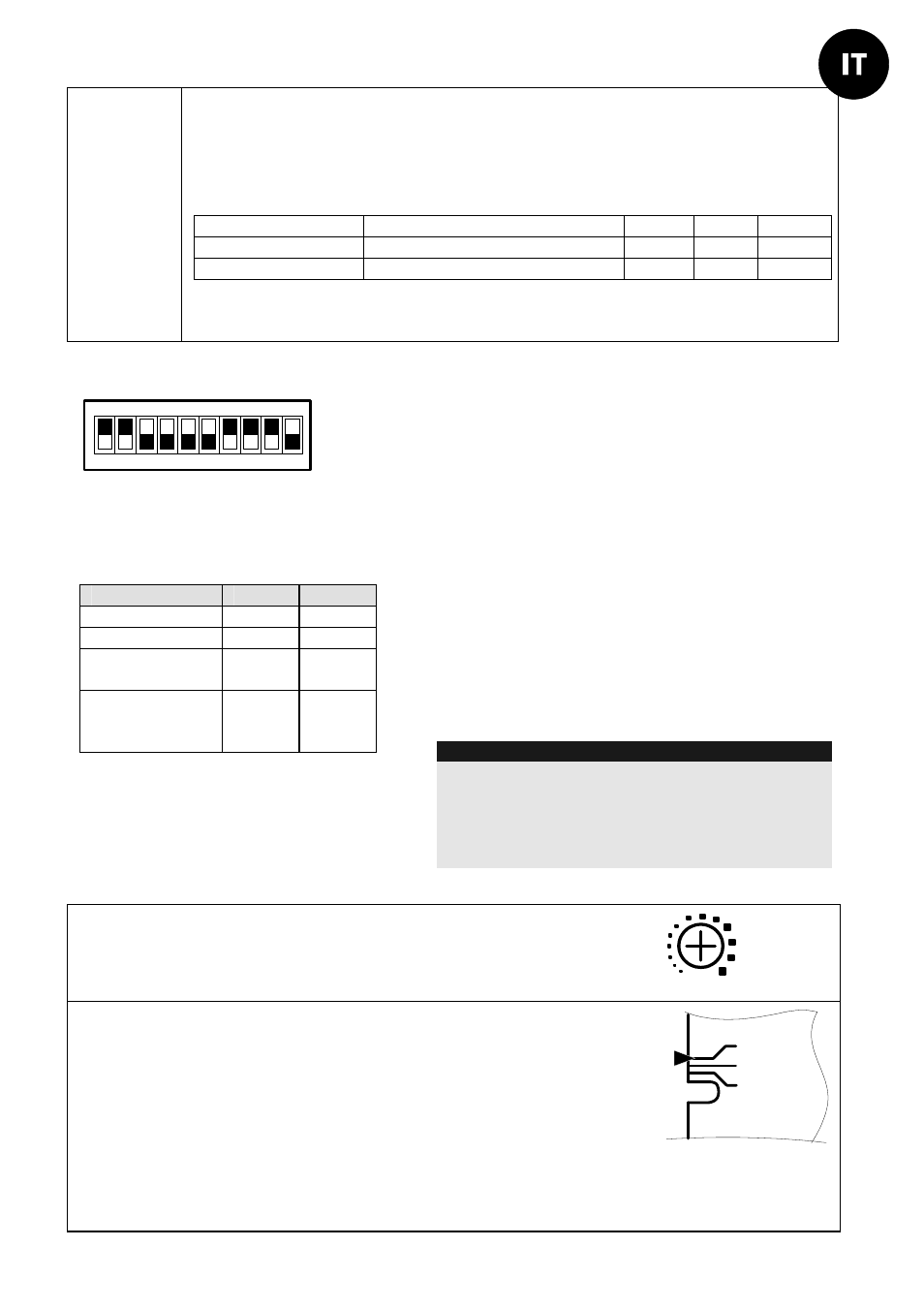

Manuale di Installazione WatchIN 5
Questo morsetto permette di abilitare o disabilitare l’antimascheramento e
l’accensione dei LED quando il sistema è inserito (Set) o disinserito (Unset).
A sistema inserito questa funzione disabilita i LED (evitando che un intruso
possa verificare che il sistema ha generato un allarme) e l’antimascheramento.
Il morsetto è anche usato per la funzione Green Line che evita l’immissione RF
della microonda nell’ambiente quando il sistema è disinserito. SET/
UNSET
Stato del sistema Stato morsetto SET/UNSET AM LED MW
Set (Inserito) 0V Off Off On
Unset (Disins.) 12V o nessuna connessione On* On** Off***
* Microint. 7 ON (Antimascheramento abilitato)
** Microint. 1 ON (LED abilitati)
*** Microint. 10 ON (Green Line abilitata)
Predisposizione microinterruttori
1 2 3 4 5 6 7 8
ON
Default
9 10
MIC. 1: Funzionamento LED
On: LED abilitati
Off: LED disabilitati
MIC. 2-3: Sensibilità di rilevazione
Sensibilità MIC.2 MIC.3
Bassa Off Off
Media Off On
Normale
(Default)
On Off
ACT (Anti-
Cloak™
Technology)
On On
MIC. 4: Logica allarme
On: PIR o MW (OR)
Off: PIR + MW (AND)
MIC. 5: Ottica del rivelatore
On: Barriera
Off: Grandangolo
MIC. 6: Solo LED rosso / 3 LED
On: solo LED rosso
Off: 3 LED
MIC. 7: Funzionamento Anti-Mask
On: abilitato
Off: disabilitato
MIC. 8: Rilevazione Vibrazione (applicabile solo
alla versione con sensore sismico)
On: abilitato
Off: disabilitato
MIC. 9: Funzionamento sistema SRT
(Discriminazione oggetti che oscillano)
On: abilitato
Off: disabilitato
MIC.10: Funzione Green Line
On: MW spenta a sistema disinserito
(unset)
Off: MW sempre attiva
Nota:
La funzione Green line viene attivata collegando al
morsetto “set/unset” del rivelatore una uscita della
centrale programmata come inserito/disinserito. Una
tensione 12V o nessuna connessione disabilita
l’emissione RF della microonda (MW). Ricordare di
posizionare il MIC. 10 in ON.
Regolazione microonda
Regolare la portata della microonda utilizzando il potenziometro
posizionato sulla scheda elettronica del rivelatore.
MIN MAX
Prova di movimento
Dopo 2 minuti dall’alimentazione del sensore, effettuare una prova di
movimento all’interno dell’area protetta e verificare il buon
funzionamento e la copertura del rivelatore.
Per regolare la copertura del sensore muovere la scheda elettronica
interna del sensore per la predisposizione appropriata in funzione
dell’altezza di installazione desiderata (2.4m, 3.0m, 3.7m) come
stampato nella parte inferiore sinistra della scheda elettronica o
utilizzare lo snodo standard.
Per ridurre l’area di copertura spostare in alto la scheda elettronica o,
se utilizzato, orientare lo snodo verso il basso
2.40M
3.00M
3.70M
