Guide d'installation WatchIN 28
d. Insérez les câbles externes et les fils électriques de l'autoprotection en partant du conduit
et en passant par le passage de la rotule prévu à cet effet (Figure 7, Détail A).
e. Fixez la rotule au mur en utilisant les entrées S1, S3, S6 et S8.
Remarques pour installation INCERT:
1. Après installation du support orientable, remplacer (au choix) 2 des 4 vis de fixation du support
orientable par 2 vis indémontables.
2. Pour l’installation en mode barrière, remplacer les 2 vis de fixation du support par 2 vis indémontables.
3. Contacter votre distributeur local pour obtenir le kit de vis spéciales:
RABNRAK3200A Kit de vis spéciales pour support standard
RABNRA300B0A Kit de vis spéciales pour support barrière
Remarque :
Le ressort de l'autoprotection S5 (figure 7) doit toucher le mur à travers les entrées prévues à cet effet M2
ou M3 dans le CSMA. Assurez-vous d'entendre un "clic" venant de l'autoprotection lorsque vous
l'accrochez au mur.
7. Insérez les fils électriques de l'autoprotection ainsi que les câbles externes en partant de la
rotule standard et en passant par la pastille pré-percées W1 du socle externe (Figure 7,
Détail B).
8. Fixez le socle externe à la rotule à l'aide de deux vis passant par les pastilles (pressions)
correspondantes (Figure 8).
PCB
Socle externe
Socle interne
Vis de fixation
en angle
(cf. Remarque 2)
Cf. Détail A
Vis de fixation du socle
externe sur la rotule
Détail A
Vis de fixation de
l'ensemble rotule
(cf. Remarque)
Pressions
S1
W1
S2
S3

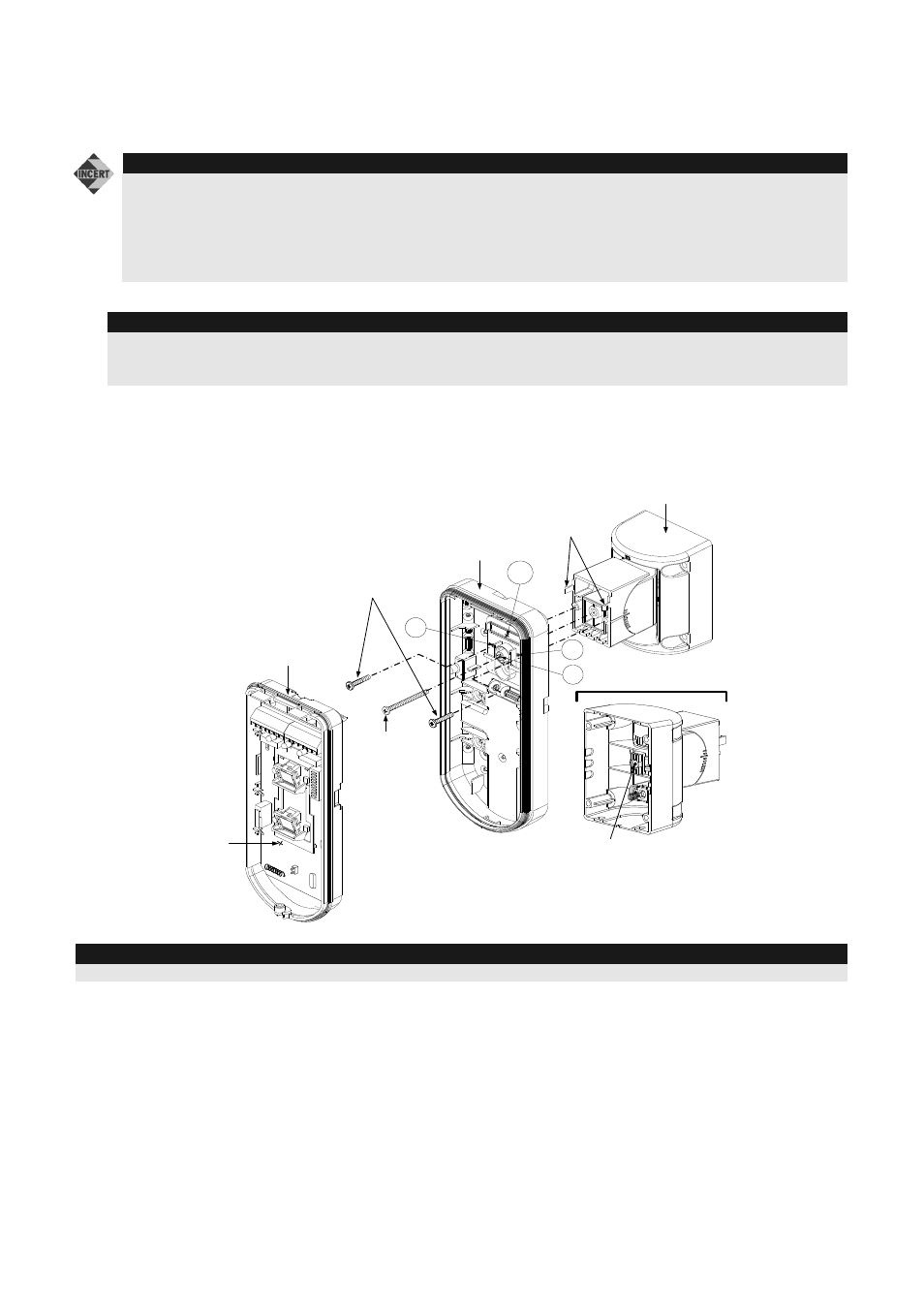

Figure 8
REMARQUE :
Ne serrez ni desserrez la vis de connexion de la rotule car elle sert seulement à assembler les pièces.
9. Fixez le socle externe à la rotule à l'aide de deux vis passant par les pastilles pré-percées S1
et S2 (Figure 8).
10. Introduisez la vis de fixation d'angle fournie en partant du socle externe et en passant par la
pastille pré-percées S3 de la vis de fixation d'angle, située sur le socle externe, pour
atteindre la rotule standard (Figure 8).
11. Inclinez et faites tourner la rotule standard jusqu'à obtenir la position que vous souhaitez lui
donner. Dès cette position obtenue, serrez la vis de fixation d'angle.
12. Alignez le socle interne avec le socle externe. Insérez tous les fils électriques par le socle
interne.
13. Fixez le socle interne au socle externe (bloquez I1, Figure 2).
14. Pour rajuster la rotule standard lorsque la carte PCB est installée (Figure 9):
a. Abaissez la mousse noire qui se trouve en dessous de la diode ROUGE sur la carte
PCB (suffisamment pour atteindre la vis de fixation de la rotule).
