Manuale di Installazione WatchIN 10
16. Chiudere il coperchio frontale (fissare C1, figura 1) e proseguire con la prova di
movimento per verificare l’area di copertura del rivelatore.
Nota:
La vite deve passare attraverso la base esterna ed essere fissata allo snodo.

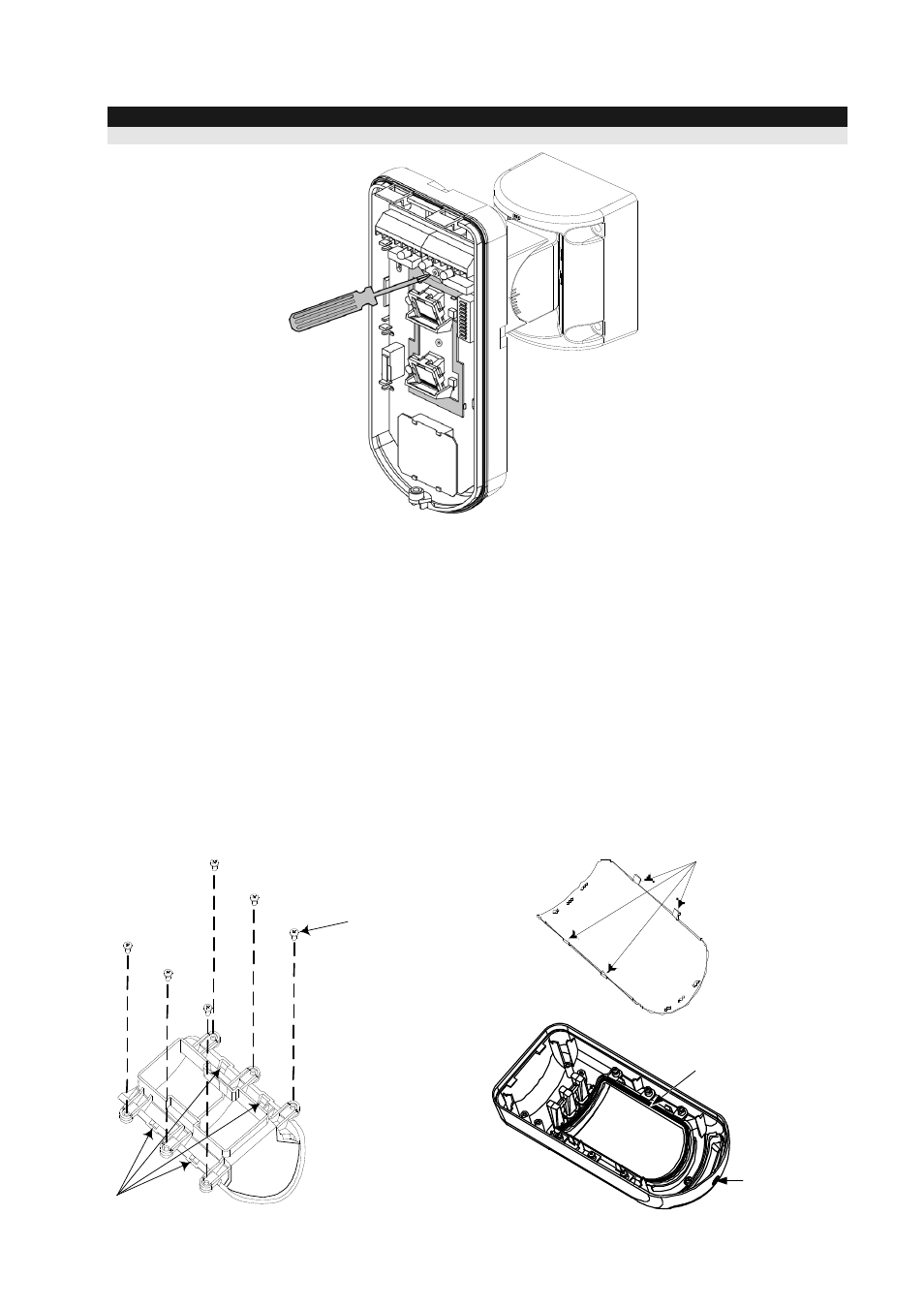

Figura 9
Sostituzione delle Lenti
1. Nella parte interna del coperchio frontale svitare le sei viti che mantengono il supporto lenti.
2. Per sganciare il supporto delle Lenti effettuare una leggera pressione sulle lenti dalla parte
anteriore del coperchio.
3. Sganciare le Lenti dal supporto facendo leggermente leva sulle clip laterali delle Lenti.
4. Sostituire le Lenti. Inserire le 4 clip delle Lenti negli appositi fori del supporto.
5. Inserire il supporto delle Lenti nel coperchio frontale del rivelatore. Prestare particolare
attenzione a riposizionare il supporto esattamente sopra la guarnizione di gomma verificando
che anche la lente utilizzata per la protezione verticale dell’unità abbia la guarnizione
correttamente posizionata.
6. Fissare il supporto tramite le 6 viti.
Fori per clip
di blocco
Lenti
Supporto Lenti
Vitidi fissaggio
supporto
Clip di
blocco Lenti
Guarnizione
Vite di
fissaggio
coperchio
frontale
