Nota:
La molla del tamper S5 (Figura 7) deve essere a contatto della parete tramite gli appositi fori M2 o M3
del CSMA. Assicurarsi di sentire il "Click" dell’interruttore tamper fissando il dispositivo alla parete.
7.
Inserire i cavi del tamper e i cavi esterni che arrivano dallo snodo standard facendoli passare
tramite la predisposizione W1 della base esterna (Figura 7, Dettaglio B).
8.
Unire la base esterna allo snodo utilizzando le apposite linguette ad incastro (Figura 8).

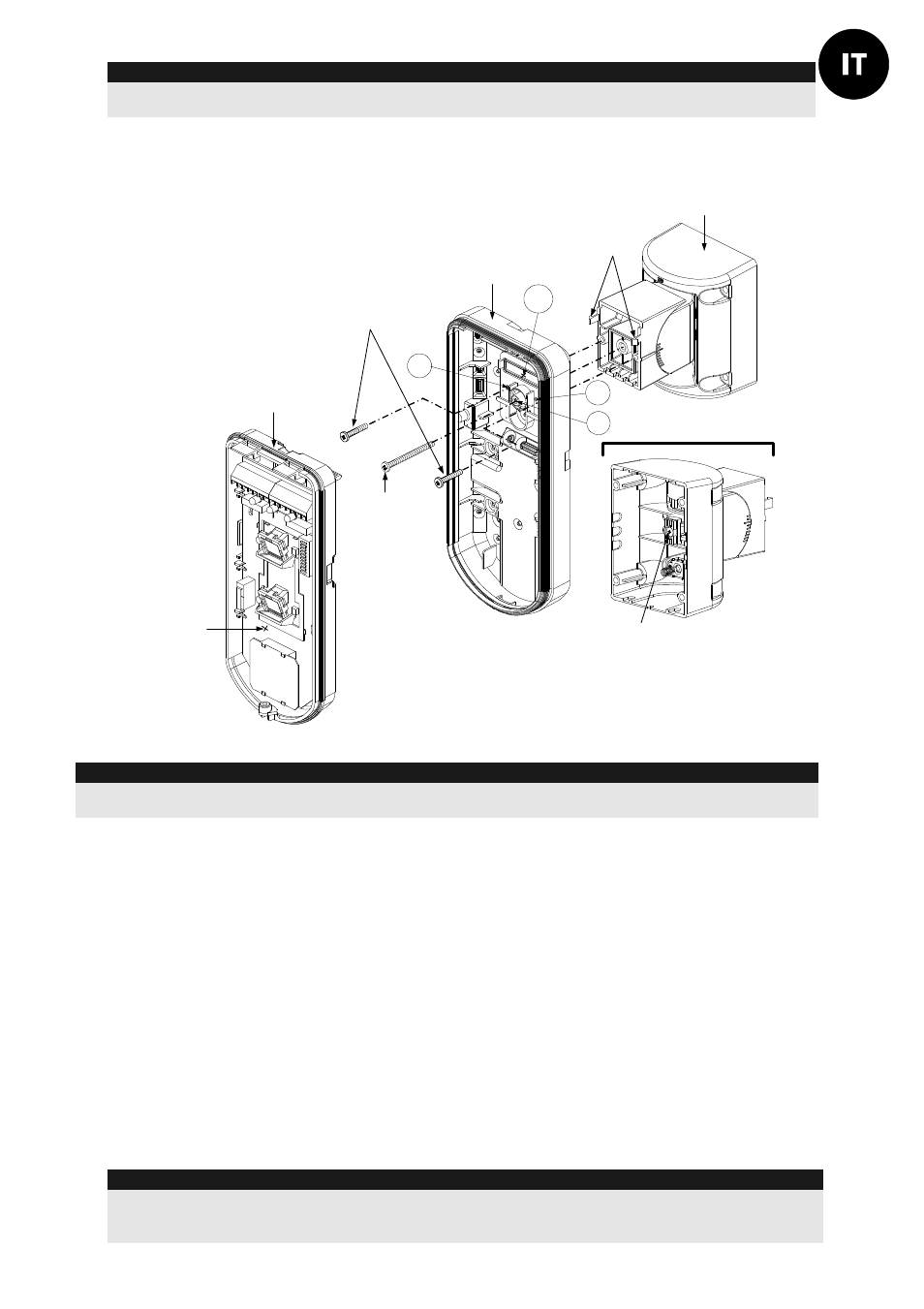

Scheda
elettronica
Vite di fissaggio del fermo
posteriore orientamento snodo
( Vedi nota )
S1
W1
S2
S3
Vedi Dettaglio A
Linguette
Base esterna
Viti per la connessione dello
snodo con la base esterna
Base interna
Vite di blocco
orientamento
snodo
(Vedi nota 2)
Dettaglio A
Figura 8
NOTA:
Per fissare la base del rivelatore allo snodo non usare la vite che blocca il fermo posteriore dello snodo.
Questa vite non va usata poiché serve solo per il blocco dello snodo una volta orientato come desiderato.
9.
Fissare la base esterna allo snodo con due viti tramite le predisposizioni S1 e S2 (figura 8).
10. Inserire nello snodo standard l
11. base esterna attraverso il foro a sfondare S3 (figura 8).
12. Orientare orizzontalmente e verticalmente lo snodo fino ad ottenere la posizione desiderata e
poi stringere la vite di blocco orientamento snodo
13. Infilare la base interna nella base esterna ed inserire tutti i cavi attraverso la base interna.
14. Fissare la base interna a quella esterna (fissare I1, figura 2).
15. Per regolare lo snodo standard quando viene installata la scheda elettronica (figura 8):
a. Spostare la gomma nera situata sulla scheda elettronica sotto al LED rosso (quanto basta
per raggiungere la vite di blocco dello snodo).
b. Utilizzare un cacciavite per svitare la vite di blocco (vedi figura 9).
c. Orientare orizzontalmente e verticalmente lo snodo fino ad ottenere la posizione
desiderata.
d. Stringere la vite di blocco orientamento snodo.
Nota:
Quando i punti marcati delle due parti mobili sono allineati (figura 8), lo snodo standard si trova in
posizione 0°. Ogni “click” verticale da questa posizione corrisponde ad un incremento / decremento di
5°.
