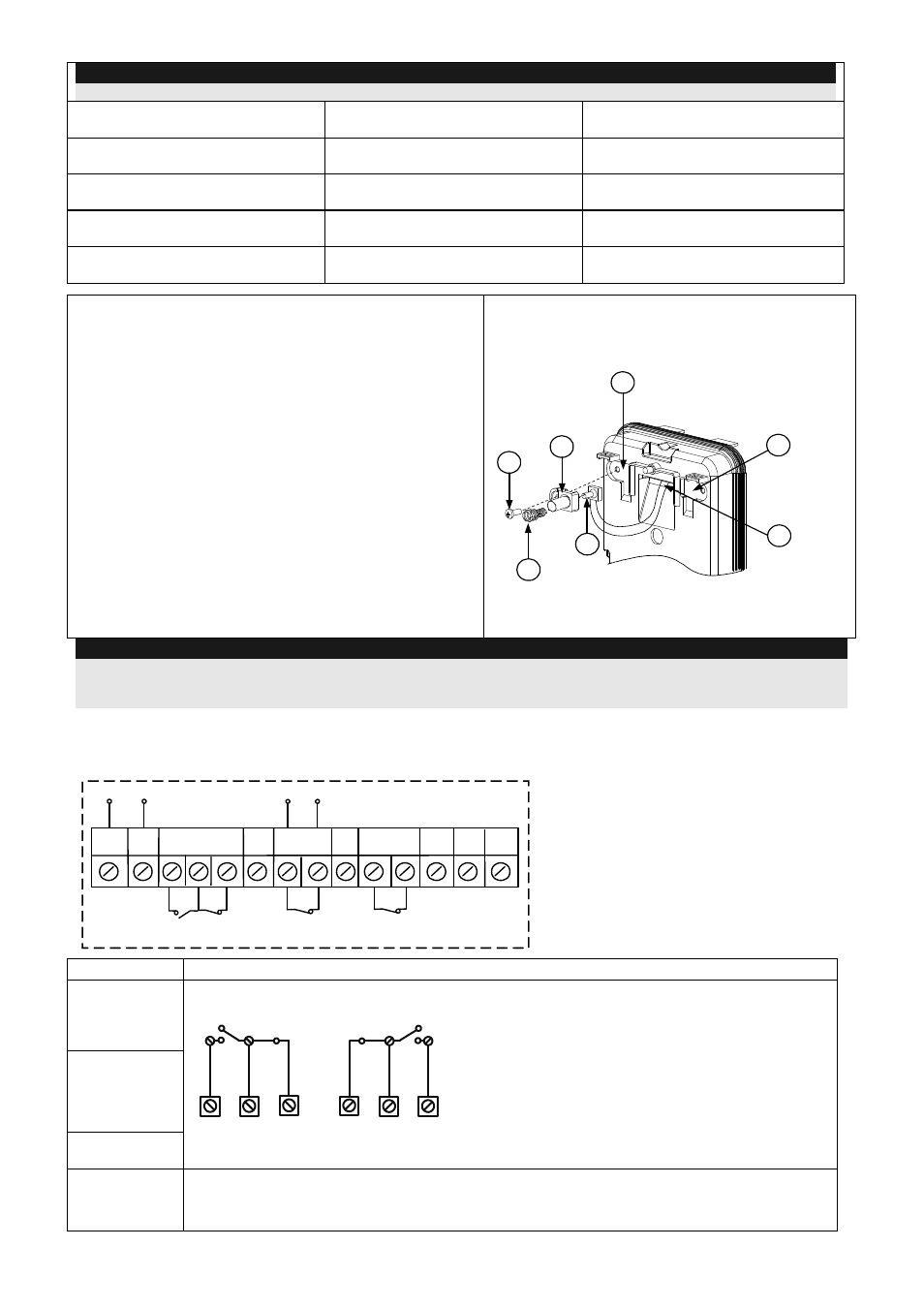

Guide d'installation WatchIN 22
Remarque :
Pour une installation à 45° sur côté droit, utilisez les pièces équivalentes du socle externe comme suit :
Désignation des pastilles
pré-percées
Côté gauche Côté droit
Pastilles pré-percées pour
montage
L1, L2 R1, R2
Pastilles pré-percées du
ressort de l'autoprotection
T1, T3 T2, T4
Chevilles pour les vis de
l'autoprotection
T5 T6
Pastilles pré-percées pour le
passage des fils électriques
W5, W6 W7, W8
Changement de position de l'autoprotection
arrière
L'autoprotection arrière est, par défaut, fixée sur le
côté droit du socle interne (vue arrière). Si vous
souhaitez la déplacer sur le côté gauche (vue
arrière), procédez comme suit (Figure 5) :
1. Retirez la vis d'autoprotection 1 pour dégager
l'autoprotection de la position 7.
2. Assurez-vous que le ressort de
l'autoprotection 2 repose bien sur la base de
câblage 4 de l'autoprotection.
3. Vérifiez que le crochet en plastique 3 de
l'autoprotection repose bien sur les points 2
et 4.
4. Serrez la vis d'autoprotection 1 dans la pièce
3 en la faisant passer par la position 6.
Figure 5
3
6
1
2
4
7
5
Autoprotection
droite
Autoprotection
gauche
Remarques :
1. Veillez à entendre un "Clic" en fixant le ressort de l'autoprotection au mur.
2. Pour l'installation sur un mât, l'autoprotection peut être déplacée vers le côté inférieur droit du socle interne.
Câblage du bornier
+
- SET/
UNSET
AM TAMPER
FREE
(YEL)
12VDC
N.C.
WatchIN - PCB
N.O . COM N.C.
FREE
(GRN)
LED
ENBL
TEST
N.O. N.C. N.C.
+,- 12 VCC
N.O
COM
N.F
Relais C, 30VCC 1A
NORMAL
N.O COM N.C
ALARM
N.C COM N.O
JAUNE
libre Cette borne de connexion (terminal) est constituée par une broche libre pouvant
servir à la connexion de fils électriques et de résistances de simple fin de ligne
EOL.
