Guide d'installation WatchIN 34

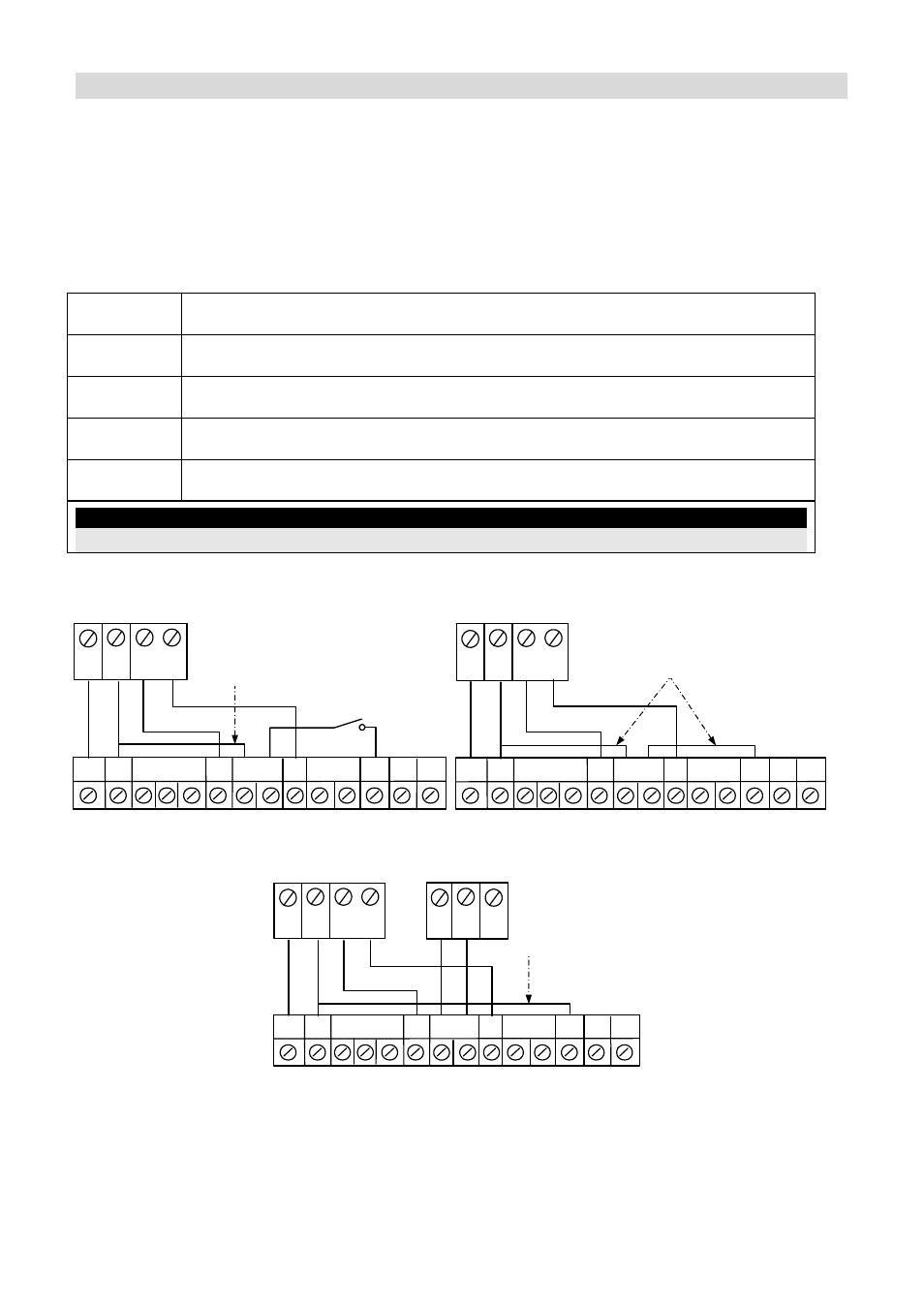

Installation en mode BUS
Introduction
L'information contenue dans ce chapitre s'applique à l'installation du WatchIN DT en mode BUS
seulement. Le BUS RS485 du ProSYS peut recevoir jusqu'à 32 détecteurs BUS, ce qui, outre le
gain de temps dans l'installation électrique, confère au système des capacités exceptionnelles de
diagnostic et contrôle à distance.
Câblage du bornier
+,- Sert à brancher l'alimentation 12VCC. Reliez la borne (+) au terminal AUX
ROUGE et la borne (–) aux terminaux COM NOIRS du ProSYS.
JAUNE Sert à la transmission de données avec le ProSYS. Reliez la borne au
terminal BUS JAUNE du ProSYS
VERT Sert à la transmission de données avec le ProSYS. Reliez la borne au
terminal BUS VERT du ProSYS
Auto-
protection Sert au câblage de détection de l'autoprotection, cf. ci-dessous.
Indicateur
LED ACTV Sert au câblage de détection de l'autoprotection, cf. ci-dessous.
Note:
Toutes les bornes de connexion (terminaux) non mentionnées dans le tableau ci-dessus sont inutilisées.
Autoprotection Couvercle et Arrière
COM
BLK
BUS
GRN YEL
Mode BUS : branchement électrique de l'
autoprotection Couvercle + Paroi arrière
BACK
TAMPER (N.C)
ProSYS BUS
AUX
RED
+
- SET/
UNSET
AM TAMPER
FREE
(YEL)
N.O. COM N.C.
FREE
(GRN)
LED
ENBL
TEST
Court-circuit
Autoprotection Couvercle seulement
COM
BLK
BUS
GRN YEL
Mode BUS : branchement électrique de l'
autoprotection Couvercle
AUX
RED
+
- SET/
UNSET
AM TAMPER
FREE
(YEL)
N.O. COM N.C.
FREE
(GRN)
LED
ENBL
TEST
ProSYS BUS
Court-circuit
Autoprotection couvercle vers Entrée de zone
COM
BLK
BUS
GRN YEL
AUX
RED
+ - SET/
UNSET
AM TAMPER
FREE
(YEL)
N.O. COM N.C.
FREE
(GRN)
LED
ENBL
TEST
Zone
COM Z1 Z2
Zone Input
ProSYS BUS
Court-circuit
Mode BUS :
Autoprotection Couvercle
vers Entrée de zone
