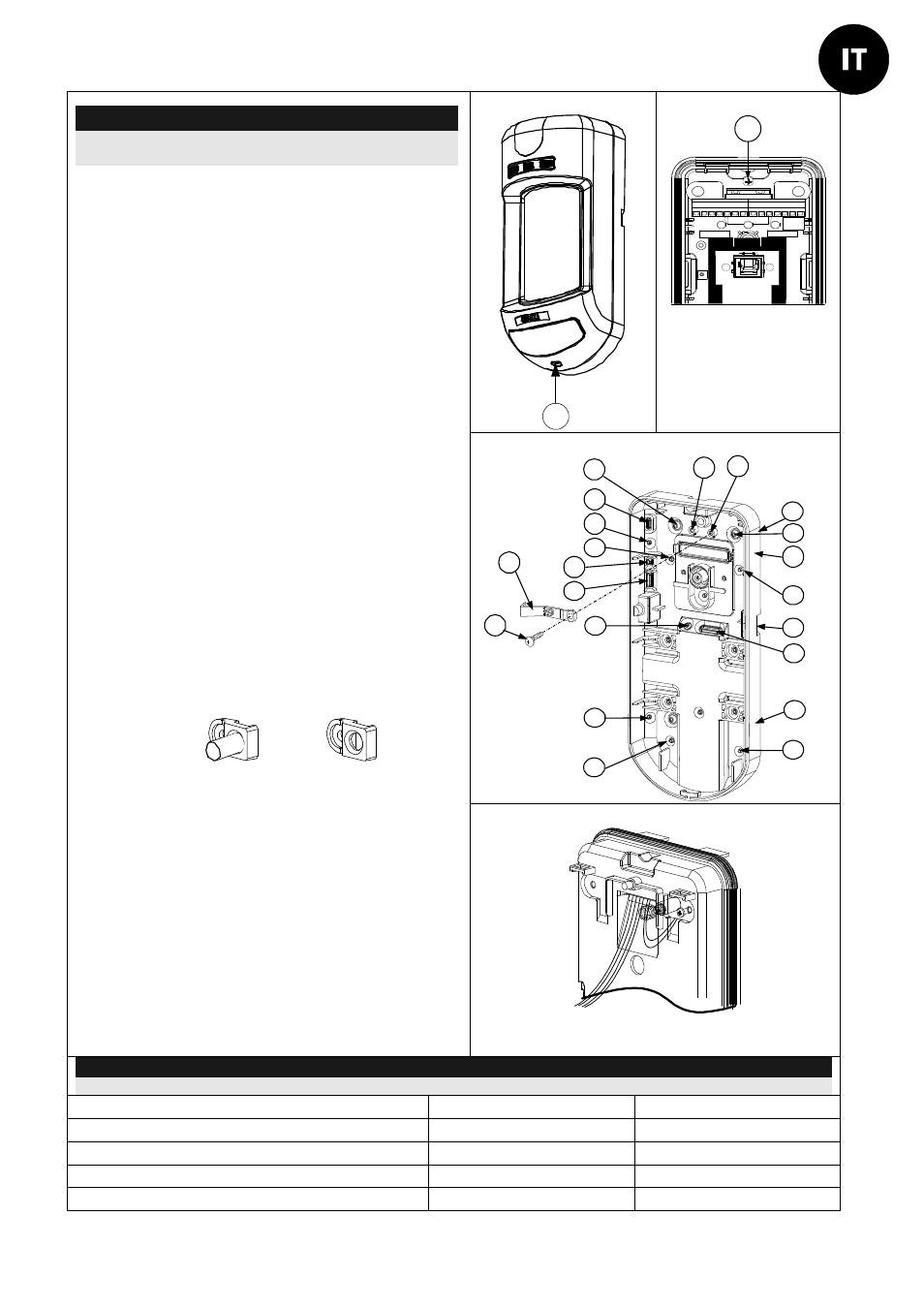

Manuale di Installazione WatchIN

3

Installazione a parete

Figura 1

C1

Figura 2

I1

Figura 3

Leva del
Tamper

A

T5

T1

B2

W9

B3

W2

B

L1

T3

B1

L2

W3

B4

R1

R2

(non visibile

)

T2

T6

(non visibile

)

T4

W5

W6

Nota

:

I numeri di riferimento dei fori a sfondare per
l’installazione sono marcati sulla base posteriore.

1. Aprire il coperchio frontale del WatchIN.

(Svitare C1, fig. 1).

2. Sganciare la base interna (svitare I1, fig. 2).
3. Selezionare l’altezza di installazione come

segue:

Installazione piana:

Aprire i fori a sfondare della base esterna (fig. 3)

• B1 - B4: Fori a sfondare per installazione a

parete.

• T1: Foro a sfondare per il tamper

antirimozione

• W2 / W3: Fori a sfondare per il passaggio

cavi

Installazione angolare di 45°
(installazione a sinistra)

a. Aprire i fori a sfondare della base esterna (fig. 3).

• L1, L2 : Fori a sfondare per lato sinistro

• T3: Foro a sfondare per tamper lato sinistro

• W5 / W6: Fori a sfondare per passaggio

cavi

b. Rimuovere la molla del tamper.
c. Sostituire la staffa (Item 1) con l’altra fornita

(Item 2).

Item 1

Item 2

d. Inserire la leva B del tamper in T5 e T3 e

stringere la vite A (figura 3).

4. Inserire I cavi esterni attraverso la base

esterna W2, W3 (Installazione piana) o W5,
W6 (Installazione a sinistra) (figura 3).

5. Fissare la base esterna alla parete.
6. Inserire i cavi esterni e i cavi del tamper

attraverso la base interna. (figura 4).

7. Fissare la base interna a quella esterna

(bloccare I1, figura 2).

8. Chiudere il coperchio frontale (bloccare C1,

figura 1) dopo aver cablato l’unità e
predisposto i microinterruttori.

9. Effettuare le prove di copertura.

Figura 4

Nota:

Per installazioni a 45° lato destro usare le equivalenti predisposizioni sulla base esterna come segue:

Descrizione fori a sfondare

Sinistra

Destra

Fori a sfondare per il fissaggio della base

L1, L2

R1, R2

Foro a sfondare per la molla del tamper

T1,T3

T2,T4

Punto di fissaggio vite tamper

T5

T6

Fori a sfondare per passaggio cavi

W5, W6

W7, W8
