Guide d'installation WatchIN 30
Remplacement des lentilles
1. Desserrez les six vis qui fixent la gaine de maintien de la lentille à l'envers du couvercle.
2. Pour enlever cette gaine de protection, poussez délicatement la lentille depuis l'extérieur
du couvercle.
3. Séparez la lentille de la gaine en poussant délicatement les crochets qui la retiennent à
celle-ci.
4. Remplacez la lentille. Placez les 4 languettes de fixation de la lentille dans les trous
correspondants de la gaine.
5. Réinsérez la gaine de protection à sa place sur le couvercle. Veillez à ce qu'elle couvre
le joint en caoutchouc.
6. Replacez et resserrez les 6 vis de fixation.

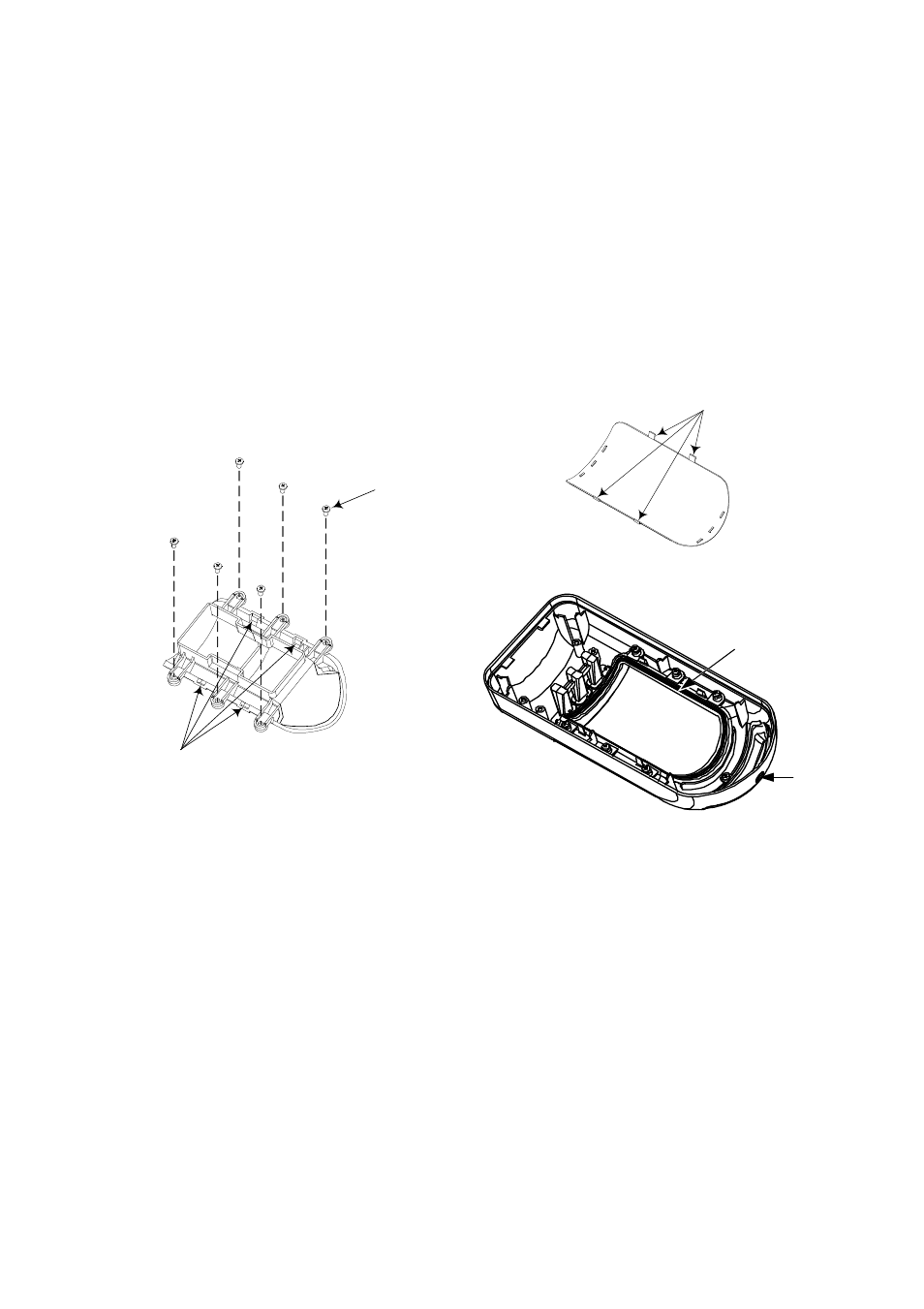

Trous destinés à recevoir les
languettes de fixation de la lentille
Languettes de
fixation de la lentille
Vis de fixation
du couvercle
Vis de fixation
de la gaine
Gaine de protection
de la lentille
Joint en caoutchouc
