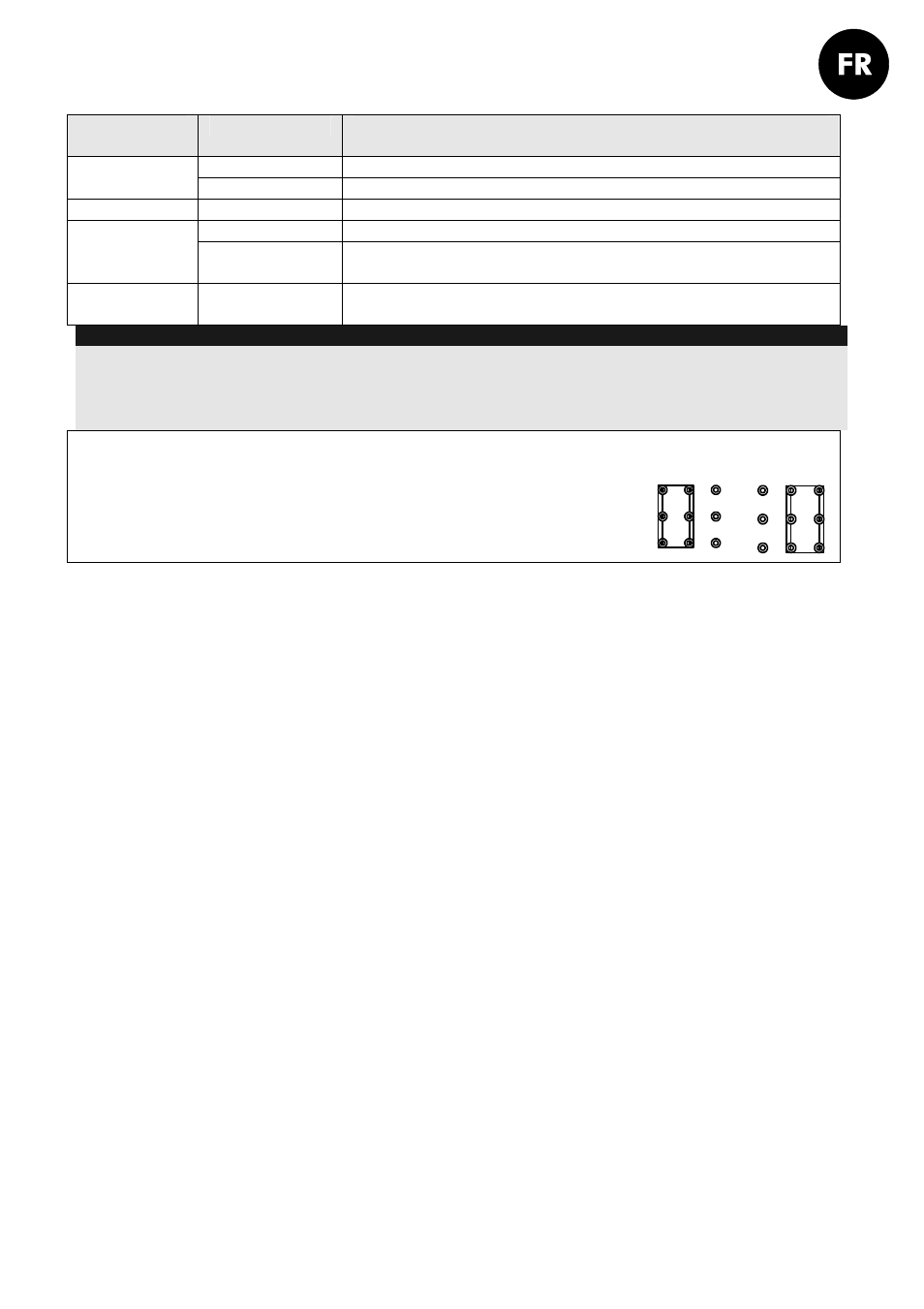

Guide d'installation WatchIN 25
Afficheur à diodes LED
Indicateur
LED Etat Description
Continu Désigne une détection PIR JAUNE
Clignotant Désigne une détection AM (Anti-masquage)
VERT Continu Désigne une détection MW
Continu Indique une ALARME ROUGE
Clignotant Indique un disfonctionnement dans la communication avec le
ProSYS (en mode BUS seulement).
Toutes les
diodes LED Clignotant (l'un
après l'autre) Initialisation de l'appareil à la mise sous tension.
Remarques :
1. Le micro-'interrupteur DIP 1 doit se trouver en position ON pour permettre les indications LED.
2. Une seule diode LED est active à la fois. Par exemple, si les deux canaux de détection PIR et MW sont en
fonction, seul l'indicateur jaune ou seul l'indicateur vert s'affichera en allumage constant (selon celui des
deux canaux qui aura détecté l'évènement en premier), suivi de l'indicateur LED d'alarme rouge.
Cavalier en Mode Relais / Mode BUS
Le cavalier J-BUS (situé sur la carte PCB entre les diodes LED rouge
et verte) sert à déterminer le mode de fonctionnement du détecteur
comme indiqué ci-contre :
Mode
Relais
Mode
BUS
