Esempio

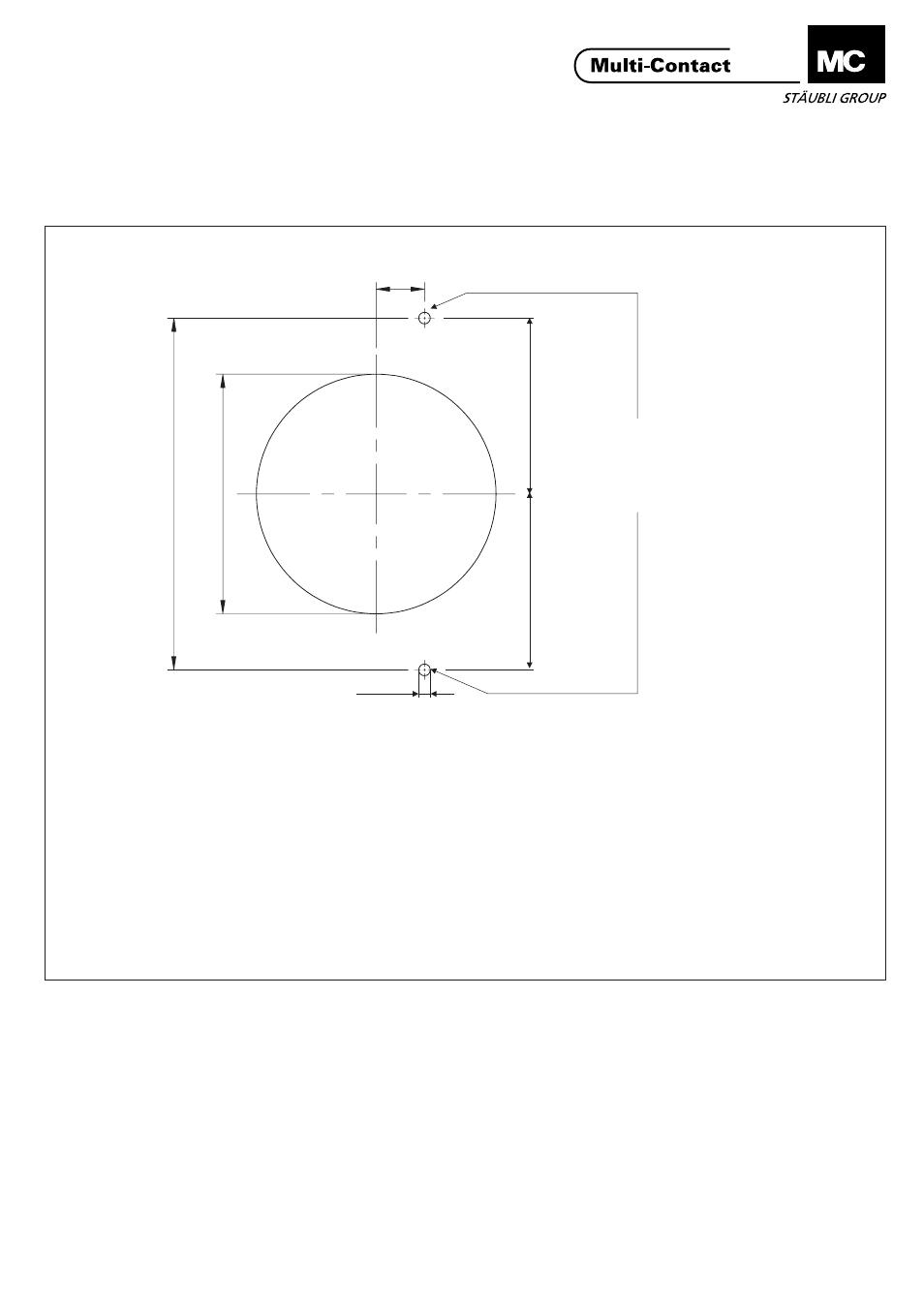

Piano di foratura Ejemplo
Agujero de plano Exemplo
Esquema de perfuração
-0,5
+0,5
91
12,5
0
+0,1
62
±0,1
II
II
Ø3H7
Sono necessari due pins di
centraggio. La tolleranza
angolare permessa sui lati
pin e boccola è di ± 0,5
gradi.
La tolleranza sugli assi x e
y è di ± 0,2mm.
Vite di arresto Ø 3
Tornillo de fijación Ø 3
Parafuso de bloqueio Ø 3
Son necesarios dos pines
de posicionamiento.
La tolerancia angular
permitida del pin respecto
al orificio es de ± 0,5
grados.
La tolerancia permitida
respecto a los ejes x - y del
pin y del orificio es de
±0,2mm. Devem ser usados dois
pinos de centragem.
Desvio angular admissível
entre o pino e a tomada ±
0,5 graus.
Desvio x-y admissível
entre o pino e a tomada ±
0,2mm.
