Preparazione del cavo di
segnale Preparación de la línea de
senãl Preparação da linha de
sinal
Fig.4
max. 9 x 0,14 - 0,5
mm²
Fig.5
2,5mm
4
(Fig.4)

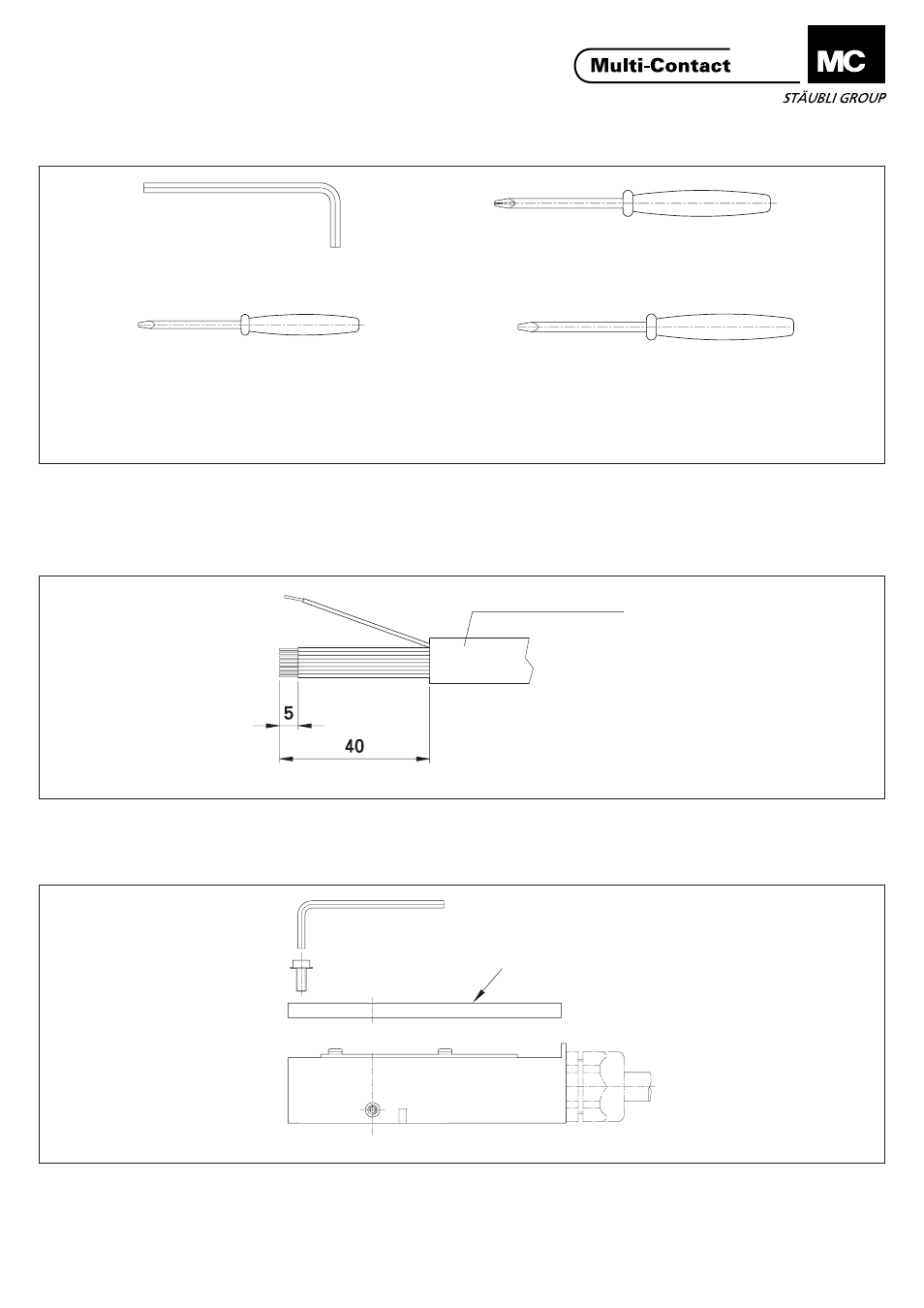

Spelare cavo e fili fino alla misura
indicata.
(Fig.5)
Aprire il coperchio della presa (4)
con una chiave esagonale passo
2,5 e sollevarlo.
(Fig.4)
Pele el cable y los hilos
conforme a las dimensiones
que se indican.
(Fig.5)
Abra la tapa (4) de la caja
hembra con la ayuda de una
llave Allen de 2,5mm y
levántela.
(Fig.4)
Desnudar o cabo e os
condutores no comprimento
indicado.
(Fig.5)
Liberte, com uma chave Allen
2,5mm, a tampa (4) da caixa da
ficha e retire-a.
Chiave per teste esagonali SW2,5
Llave allen de 2,5mm
Chave tipo Allen 2,5mm Cacciavite a stella misura 1
Destornillador de estrella de tamaño 1
Chave Philips Tamanho 1
Cacciavite a intaglio 0,4x2,0
Destornillador de ranura 0,4x2,0
Chave de fendas 0,4x2,0
Fig.3
Cacciavite a intaglio 0,6x3,5
Destornillador de ranura 0,6x3,5
Chave de fendas 0,6x3,5
Attrezzo richiesto Herramientas necesarias Ferramentas necessárias
N° di codice / N° de Código / N° Encomenda: 18.0950 N° di codice / N° de Código / N° Encomenda: 18.0951
