Advanced Contact Technology
Fabbricante/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel. +41/61/306 55 55
Fax +41/61/306 55 56
mail [email protected]
www.multi-contact.com
© b
y Multi-Contact A
G, Switz
erland – MA220 – 08.2014, Inde
x e
, Global Communications – Salv
o modifiche / Subject to alterations

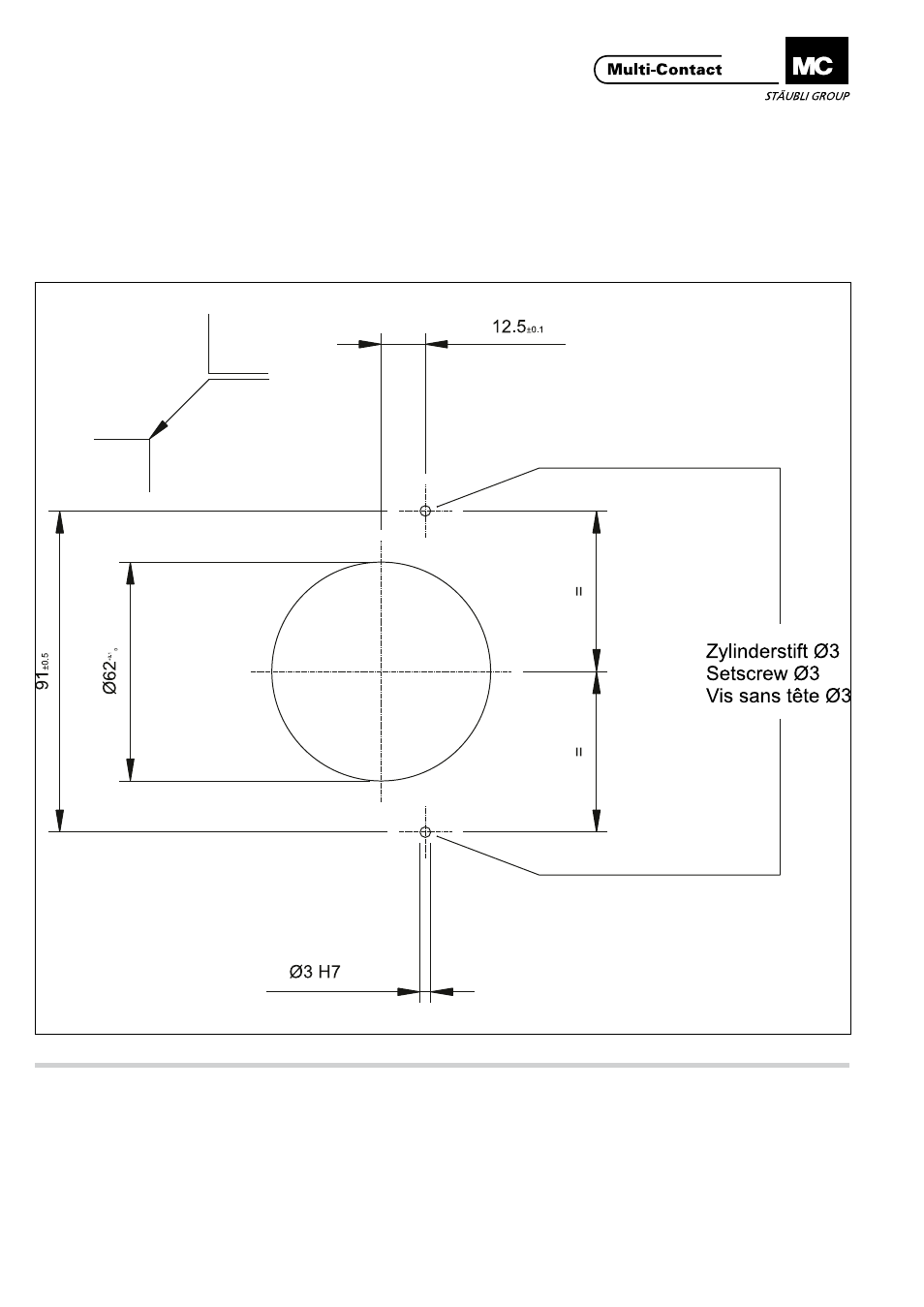

Esempio piano di foratura Example drilling plan
Sono necessari due pins di centrag-
gio� La tolleranza angolare permessa
sui lati pin e boccola è di ± 0,5 gradi�
La tolleranza sugli assi x e y è di
±0,2 mm.
Two centring pins are to be used� Per-
missible angular deviation of the pin
and of the socket sides ± 0,5°�
Permissible x-y deviation of the pin
andthesocketsides±0,2 mm.
Viti senza testa Ш 3
