Multi-Contact MA220 - Manuale (Pagina 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
1
a
b c
d e
f
g h
3
4
5
6
7
8

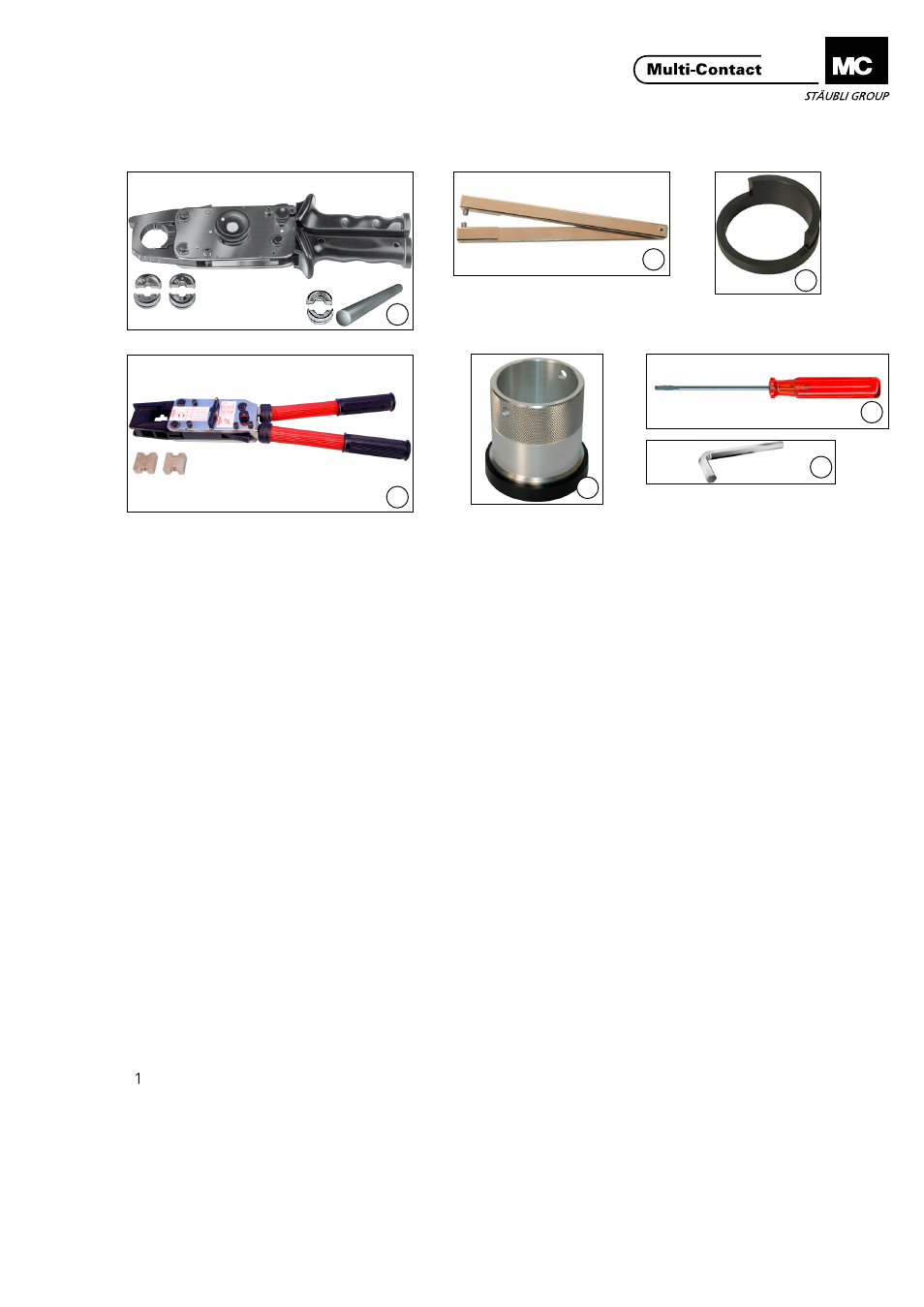

Utensili richiesti Tools required
ill. P
os.
Tipo Type N° d
i cod
ice
Order No.
Ø nominale spina/boccola Nom.-Ø pin/sock
et
Sezione del conduttore Conductor cr
oss-section
Descrizione Description mm mm 2
1
a M-PZ13 18.3700 - - Pinza per crimpare / Crimping pliers
MA224
b MES-PZ-TB 11/25 18.3704 6/8 25
Inserto / Insert for a
c MES-PZ-TB 13/35 18.3705 8 35
d MPS-PZ13 18.3707 - - Impiego per il collaudo / Test insert
e MALU-PZ13 18.3708 - - Tondo di alluminio / Soft alu round rod
2
f M-PZ-T2600 18.3710 - - Pinza per crimpare / Crimping pliers
g TB9-13 18.3712 6/8 16 + 35
Inserto / Insert for i MA226
h TB11-14,5 18.3713 25 + 50
3 FL3-WZ 18.0946 - - Attrezzo per estrazione / Extraction tool -
4 FL3-MSR BS 18.0947 - - Anello di supporto / Support ring -
5 FL3-M-RG 18.0948 - - Anello di montaggio / Assembly ring -
6
Cacciavite da utilizzare come leva di rotazione per l’anello di montaggio
Screwdriver to turn the assembly ring
-
7
Chiave a brugola SW2 + SW2,5
Hex. key wrench A/F 2 mm and A/F 2,5 mm
-
MA
Ich bi n e ine M ontageanleitung.
Ma n s ollte mich unbedingt le- sen , be vor m an das Produkt ve r- wen det! Ich beinhalte wertvolle Hinw eise zur korrekten Mon tage
und zum richtigen Einsa tz de s Prod uktes. Im Moment ist die Sch rift zw ar ein bischen klein, abe r sp äter geht das dann gan z gu t zu lese n, da die MA dan n
Preparazione del cavo Cable preparation
25 mm 2 o 35 mm 2 AWG4 o AWG2 Cable preparation 25 mm² or 35
mm² AWG4 or AWG2
(ill. 8)
Spelare il conduttore per una lunghez-
zadi15 mm.
(ill. 8)
Strip15 mmfromthecableinsula-
tion�
