Advanced Contact Technology
www.multi-contact.com 3 / 8
1
2
3
4
5
6
7
8

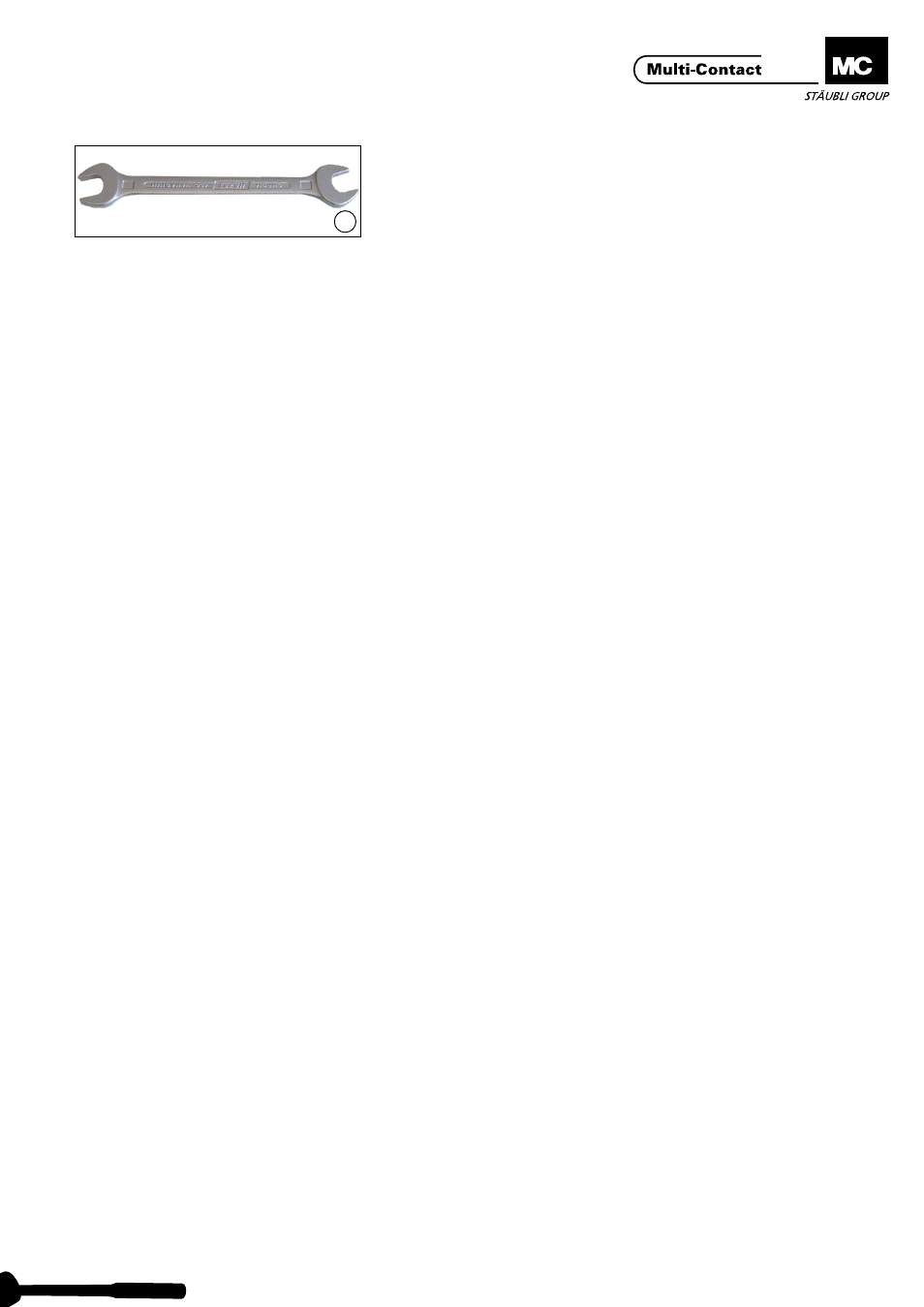

Attrezzo richiesto Tools required
(ill. 1)
2 chiavi a bocca SW8 + SW13
(ill. 1)
2 Open-end spanner A/F 8 mm and
A/F 13 mm
(ill. 2)
2 chiavi a tubo SW8 + SW13
(ill. 2)
2 Box spanner A/F 8 mm and
A/F 13 mm
(ill. 3)
Chiave per teste esagonali
(ill. 3)
Hex. key wrench A/F 4 mm
Attrezzo per inserimento o estrazi-
one contatti pilota
Insertion and extraction tools for
pilot contacts
(ill. 4)
Attrezzo per inserimento (boccola)
Ø nominale boccola 1,5/2 mm
ME-WZ1,5/2
N° di codice 18�3003
(ill. 4)
Insertion tool (socket)
Nom.-Ø socket 1,5/2 mm
ME-WZ1,5/2
Order No� 18�3003
(ill. 5)
Attrezzo per estrazione boccola
Ø nominale boccola 2 mm
MBA-WZ2
N° di codice 18�3008
(ill. 5)
Extraction tool (socket)
Nom.-Ø socket 2 mm
MBA-WZ2
Order No� 18�3008
(ill. 6)
Pinza per crimpare per contatti pilota
M-CZ, N° di codice 18.3800
+
Inserto MES-CZ1,5/2,
N° di codice 18�3802 per sezione del
conduttore 0,5 - 1,5 mm 2
(ill. 6)
Crimping pliers for pilot contacts
M-CZ, order No. 18.3800
and
Insert MES-CZ1,5/2,
Order No� 18�3802 for conductor
cross-section 0,5 - 1,5 mm 2
Avvertenza:
Idonee pinze per crimpare i capi-
corda/terminali a bussola devono es-
sere selezionate a norma o secondo
le indicazioni del costruttore.
Hinweis:
Choose suitable crimping pliers for
the cable lugs or wire end ferrules
used according to Standards or
instructions of manufacturer.
(ill. 7)
Trapano 6,4 mm (per alloggiamenti
contatti pilota)
(ill. 7)
Drill Ø 6,4 mm (for pilot contact
housing)
(ill. 8)
Foratura 5 mm max.
(ill. 8)
Punch Ø 5 mm
