SMA Technologie AG Dimensionamento di un interruttore di protezione di linea
Istruzioni per l’installazione SB700-11:SI2006 pagina 47
9 Dimensionamento di un interruttore di
protezione di linea
Dati tecnici necessari degli inverter utilizzati:
• Corrente di uscita max. = 3,5 A
• Protezione max. consentita dell'inverter = 16 A
La scelta della linea, il tipo di posa e le temperature ambiente nonché altre
condizioni di base limitano la protezione massima della linea.
• Per il nostro esempio abbiamo ipotizzato che la linea scelta (2,5 mm²) per la
posa esemplare possa portare una corrente nominale von 11 A.
Scelta degli interruttori di protezione di linea:
• La corrente nominale massima possibile della linea utilizzata e la protezione
massima possibile dell'inverter limitano ora la corrente nominale massima degli
interruttori di protezione di linea.
• Nel nostro esempio sono possibili 10 A.
Tuttavia, si deve poi controllare ancora l'utilizzabilità termica degli interruttori di
protezione di linea.
Esempio per il dimensionamento termico di un interruttore di protezione di
linea su un impianto fotovoltaico di autoproduzione con funzionamento in
parallelo con la rete

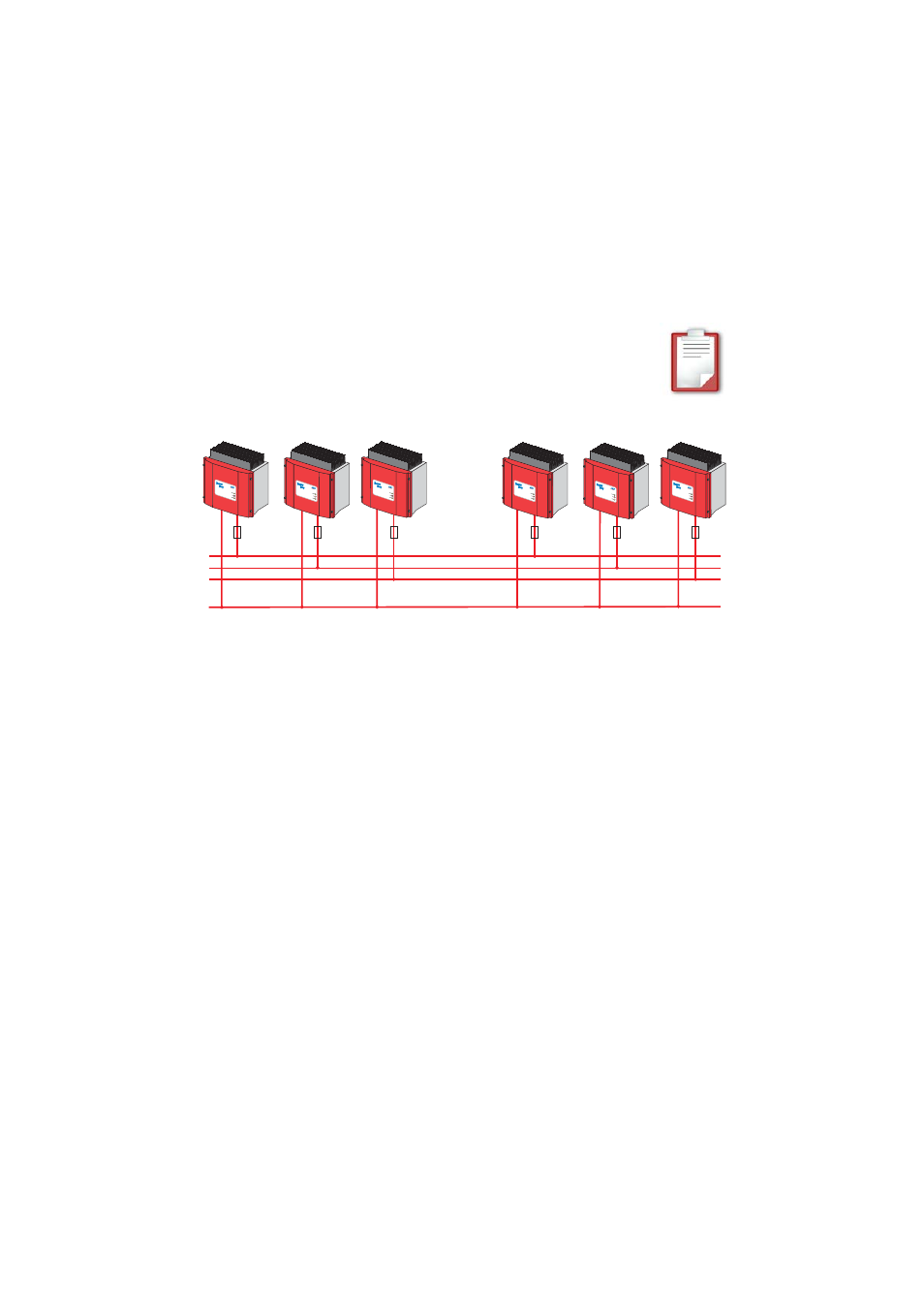

Si ipotizza un impianto FV con 9 inverter Sunny Boy 700, con tre inverter
per fase.
L1
L2
L3
N
...
Betrieb Oper ation Erdsc hluss Earth Fault Störung Failure
Pho tovolt aik-Strin gwe chsel richte r Pho tovol taic str ing inverter
SB 1100 Betrieb
Op eration Erdsc hlus s Earth Fault Störun g Failure
Pho tovolt aik-Strin gwec hse lrichter Pho tovol taic stri ng inv erter
SB 1100 Betrie b Op eration Erdsch luss Earth Fault Störu ng Failure
Photov oltaik -Stringw echs elrich ter Photov oltaic string inverte r
SB 1100 Betrie b Operati on Erdschlus s Eart h Fau lt Störu ng Failure
Pho tovol taik-S tringw ech selric hter Photovo ltaic s tring inver ter
SB 1100 Betrie b Operation Erd schlus s Earth Fault Störu ng Failure
Photov oltaik- Stringwech selrich ter Photov oltaic string inverte r
SB 1100 Betrie b Operati on Erdschlus s Eart h Fault Störu ng Failure
Photo voltaik -Strin gwechselr ichter Photo volt aic strin g inver ter
SB 1100
