SMA Technologie AG Installazione
Istruzioni per l’installazione SB700-11:SI2006 pagina 17
5 Installazione
5.1 Montaggio
Per il regolare montaggio del Sunny Boy 700 utilizzate
il supporto da parete in dotazione. In pareti solide in
calcestruzzo o mattoni e con montaggio verticale
potete montare l'apparecchio p. es. con viti a testa
esagonale da 8 mm x 50 mm secondo DIN 571 in
acciaio inox e con tasselli tipo SX8.
Nel dimensionamento del supporto tenete presente il
peso del Sunny Boy 700 (16 kg).

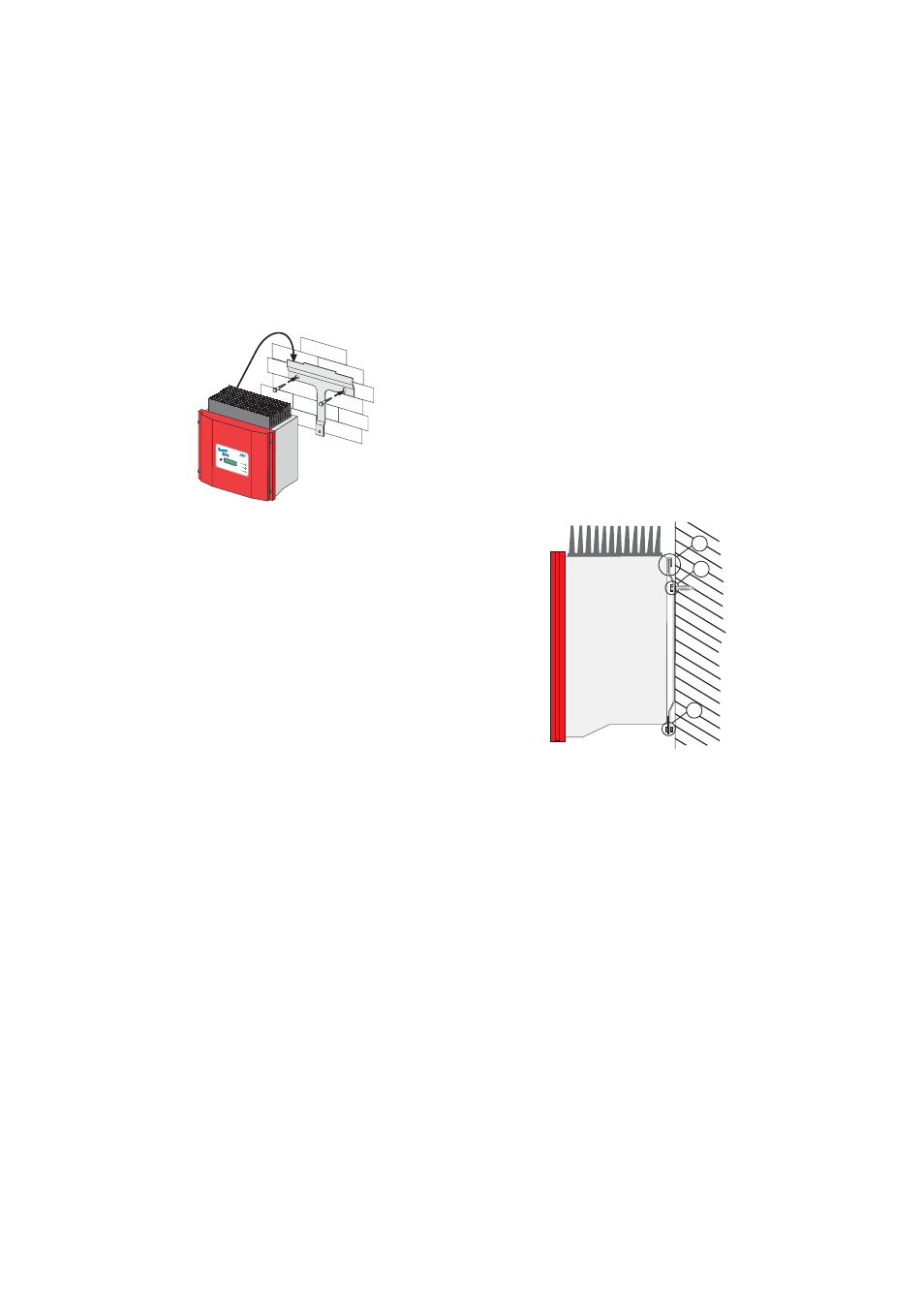

1. Montate il supporto da parete (1). Per tracciare le
posizioni dei fori potete utilizzare il supporto
anche come dima.
2. Collocate ora il Sunny Boy 700 sul supporto con i
suoi risvolti di fissaggio superiori nel supporto da
parete (2) in modo che non subisca spostamenti
laterali.
3. Fissate il Sunny Boy 700 contro il sollevamento
avvitando la vite M6x10 in dotazione sul foro
filettato in basso al centro (3).
4. Verificate che il Sunny Boy 700 sia ben fisso in
sede.
Betrieb Operation Erdschl uss Earth Fault
Störu ng Failure
Photovoltaik- Stringwec hselrichter Photovol taic string inver ter
2
3
1
