Installazione SMA Technologie AG
Pagina 26 SB700-11:SI2006 Istruzioni per l’installazione
IlSunny Boy 700 viene fornito di fabbrica con la tensione d'ingresso massima. Per
poterlo utilizzare anche in impianti solari più piccoli, dovete fare solo alcune piccole
modifiche al vostro apparecchio. In alto a destra nelSunny Boy 700 si trovano vari
gruppi di morsetti. Il doppio morsetto superiore non è rilevante per l'adattamento del
range di tensione d'ingresso. Al di sotto del doppio morsetto si trova un morsetto
singolo che serve per l'adattamento della tensione d'ingresso. Al di sotto di questo

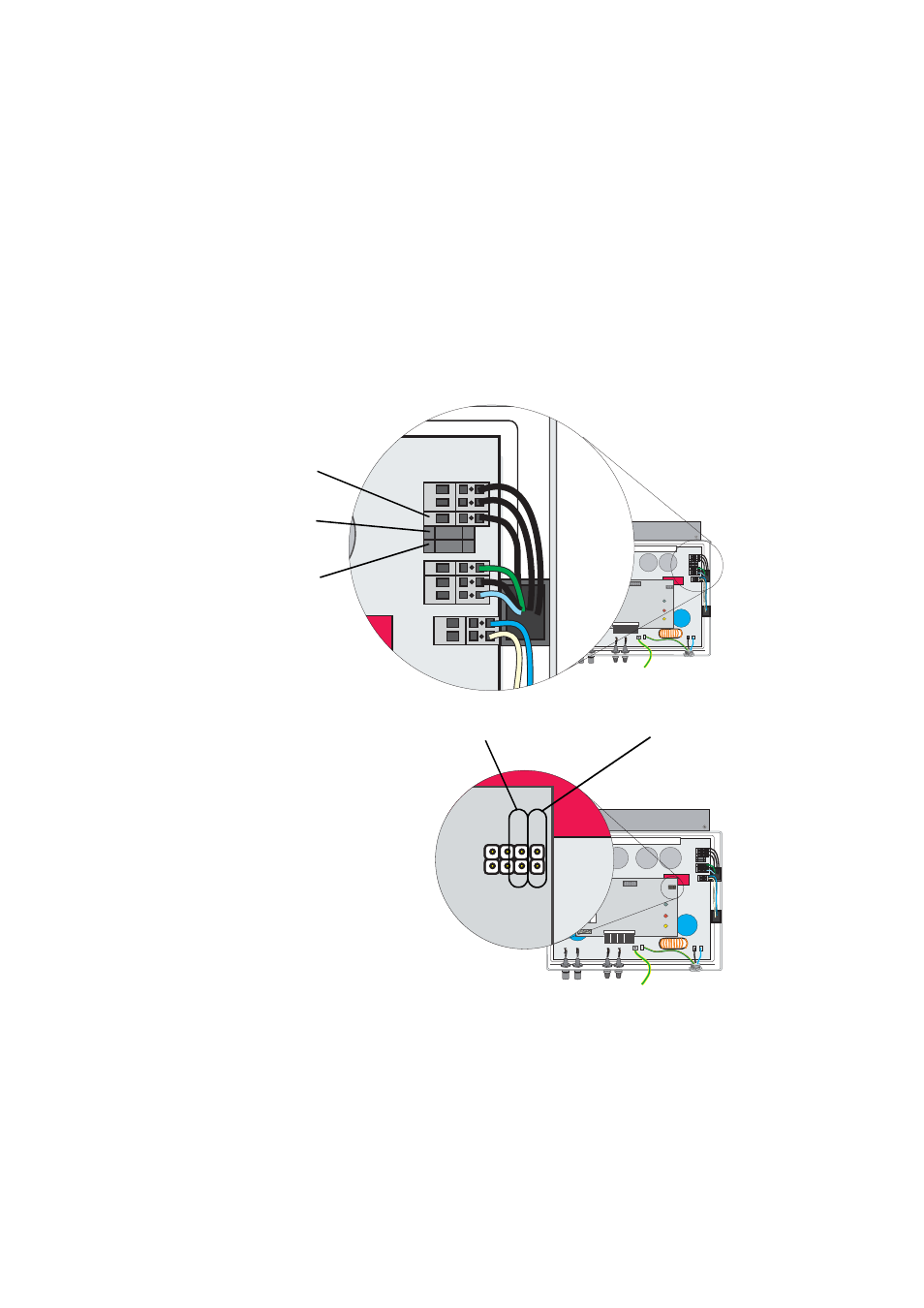

morsetto si trovano due ingressi liberi. Nel disegno seguente è indicato il range di
tensione rispettivo.
Gli ingressi per i jumper sono situati
sulla scheda di comando del
funzionamento del Sunny Boy 700.
L'impostazione di fabbrica non
prevede l'inserimento di alcun
jumper. Un jumper deve essere
inserito solo se intendete utilizzare il
Sunny Boy 700 con una tensione
d'ingresso inferiore, quindi da 96 ...
a 200 V DC o da 73 ... a 150 V DC.
PE L N
Morsetto inserito per
119 ... 250 V DC
Ingresso per
96 ... 200 V DC
Ingresso per
73 ... 150 V DC
PE L N
150V ENS2 200V ENS1
Ingresso jumper per
96 ... 200 V DC
Ingresso jumper per
73 ... 150 V DC
