SMA Technologie AG Sostituzione dei varistori
Istruzioni per l’installazione SB700-11:SI2006 pagina 45

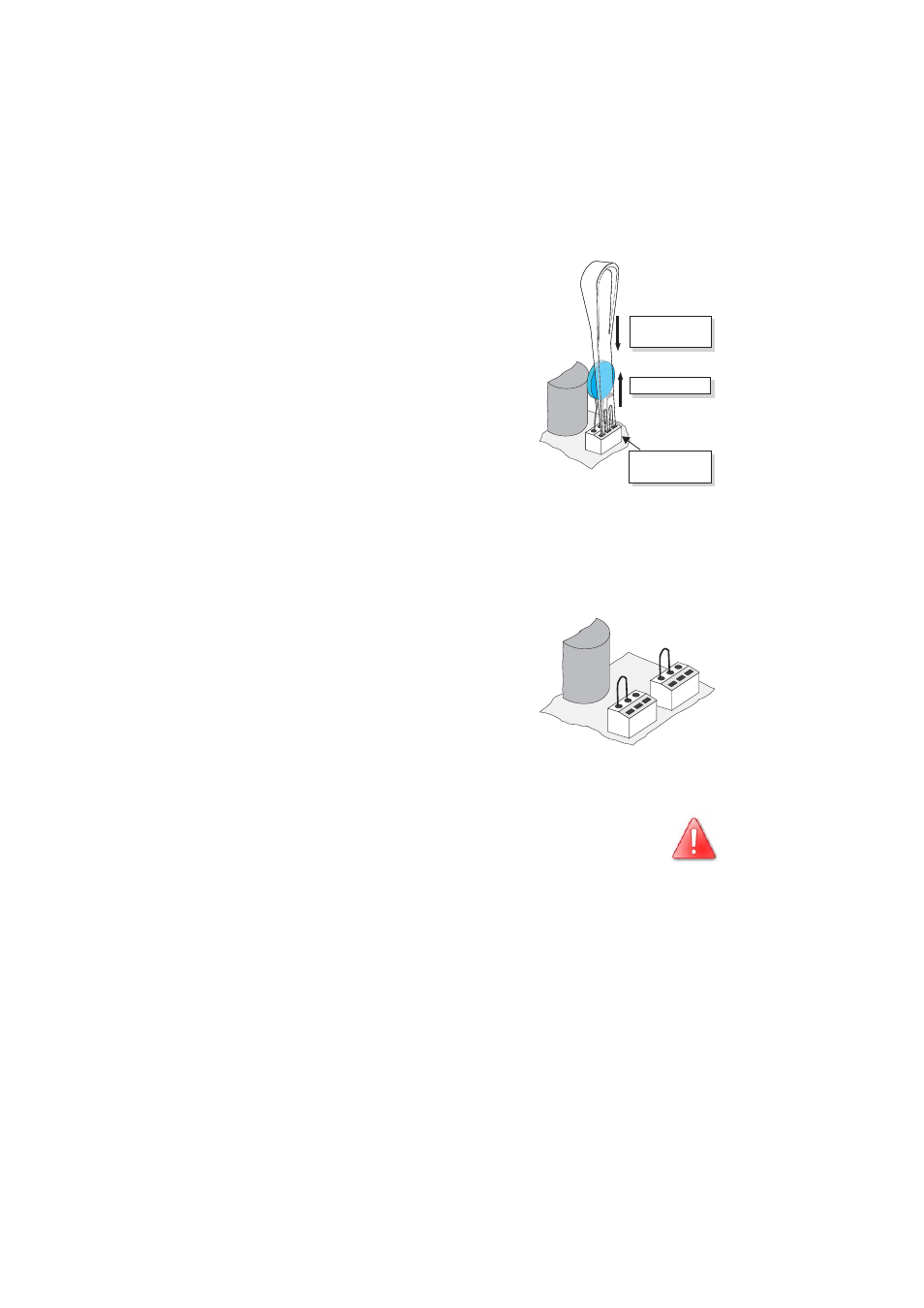

. 8. Sostituite il varistore guasto con un varistore
nuovo come descritto nel disegno a fianco. Fate
attenzione al corretto allineamento del
varistore! Qualora con i varistori di ricambio
non sia stato fornito alcun utensile apposito per
operare sui morsetti, contattate la SMA. Sui
singoli contatti dei morsetti è comunque
possibile agire anche servendosi di un
cacciavite adeguato. Dato che generalmente la
rottura di un varistore può essere dovuta a
fattori che colpiscono in modo simile tutti i
varistori (temperatura, vecchiaia, sovratensione
indotta), si raccomanda vivamente di non
sostituire soltanto il varistore sovraccaricato, ma
entrambi i varistori. I varistori sono prodotti
specificamente per essere utilizzati nel Sunny
Boy 700 e non sono disponibili in commercio.
Essi devono essere acquistati presso la SMA
Technologie AG (codice d'ordine SMA: „SB-
TV4“).
9. Se sul posto non sono disponibili varistori di
ricambio, il Sunny Boy 700 può funzionare
temporaneamente anche in loro assenza. A tal
fine rimuovete i varistori guasti e inserite sui
morsetti al loro posto un ponticello a filo tra i
connettori 2 e 3.
Un varistore guasto può essere sostituito
temporaneamente anche da un
ponticello a filo.
L'ingresso in tal modo modificato non è più protetto contro le
sovratensioni! Provvedete urgentemente a inserire i varistori.
Negli impianti ad alto rischio di sovratensioni, il Sunny Boy
700 non deve funzionare senza varistori!
10. Fissate nuovamente il collegamento PE al coperchio e chiudete il Sunny Boy
700.
L'introduzione dell'utensile
sblocca il morsetto
Nel rimontaggio, il polo con il
piccolo occhiello deve
essere montato nel
morsetto 1.
Estrarre il varistore
3 21
3 21
