SMA Technologie AG Sostituzione dei varistori
Istruzioni per l’installazione SB700-11:SI2006 pagina 43
8 Sostituzione dei varistori
Il Sunny Boy 700 è un apparecchio tecnicamente molto complesso. Le possibilità di
eliminare le anomalie in loco sono pertanto limitate a pochi punti. Non cercate di
effettuare riparazioni diverse da quelle qui descritte, ma rivolgetevi al Servizio
sostituzioni 24-ore e al Servizio riparazioni della SMA Technologie AG.
Se durante il funzionamento si illumina il LED rosso dell'indicazione di stato,
escludete innanzitutto che ci sia una dispersione verso terra nel generatore FV.
Potete saltare i seguenti punti da 3 a 5 solo se il LED verde resta illuminato
contemporaneamente.
4. Se le tensioni sono costanti e se la loro somma corrisponde all'incirca alla
tensione a vuoto della stringa, allora su tale stringa è presente una dispersione
verso terra la cui posizione può essere dedotta dai rapporti tra le tensioni.

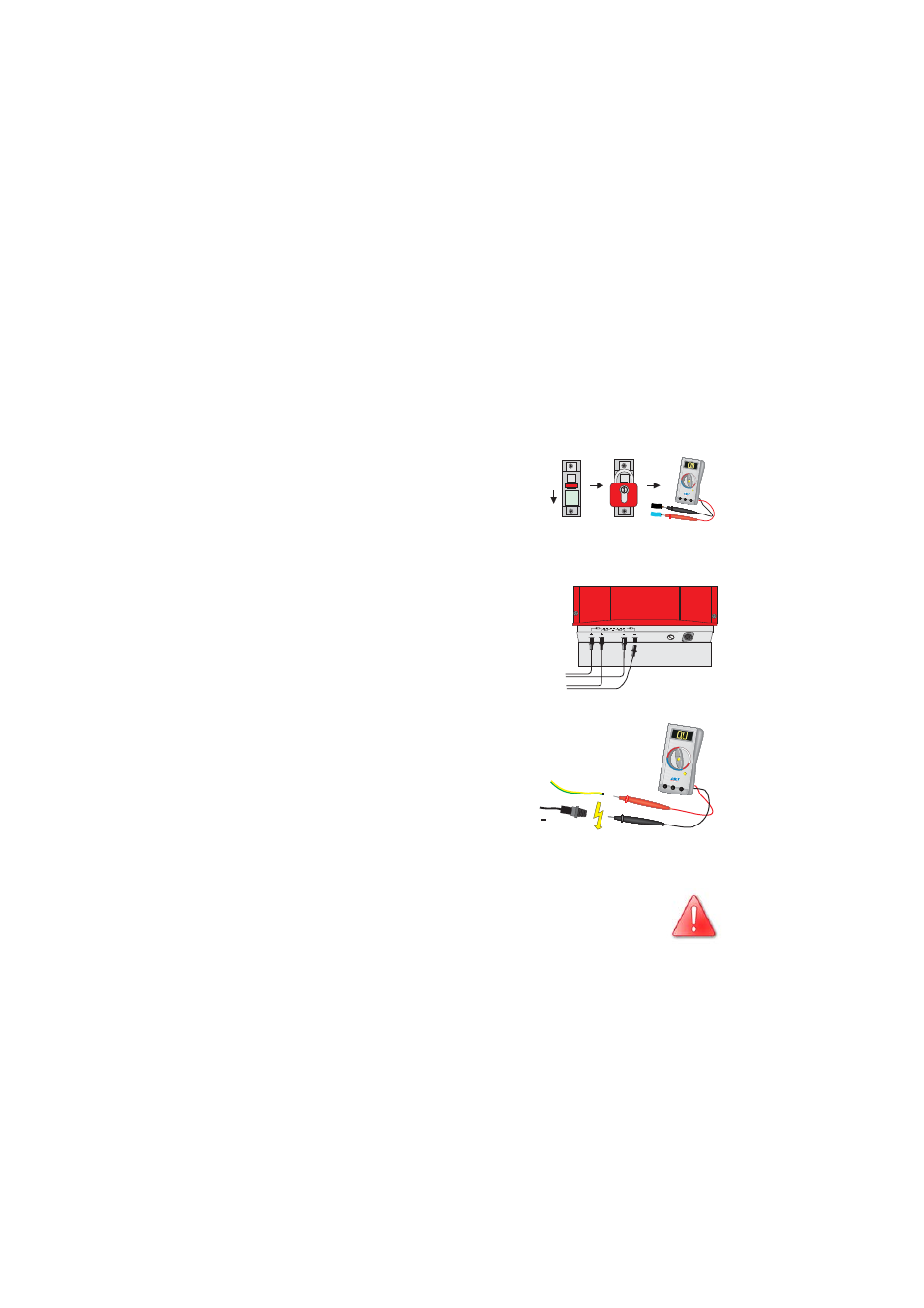

1. Staccate il Sunny Boy 700 dalla rete di bassa
tensione (staccando l'interruttore AC o
l'interruttore di protezione di linea) e
assicuratelo contro la riaccensione involontaria.
Prima di aprire il Sunny Boy accertatevi
dell'assenza di tensione sull'uscita AC!
2. Staccate i connettori a spina DC di tutte le
stringhe. Assicuratevi che l'assegnazione
originale alle varie entrate dell'inverter sia
riconoscibile!
Staccate i generatori FV dal Sunny Boy
3. Misurate le tensioni tra ogni connettore a spina
DC di una stringa e il potenziale di terra. Fate
attenzione alle avvertenze di sicurezza!
Misurate la tensione tra i connettori a
spina DC e il potenziale di terra
Attenzione! Possibile presenza di tensioni pericolose!
1. 2. 3.
Off!
Stringa 1
Stringa 2
PE
