Installazione SMA Technologie AG
Pagina 22 SB700-11:SI2006 Istruzioni per l’installazione

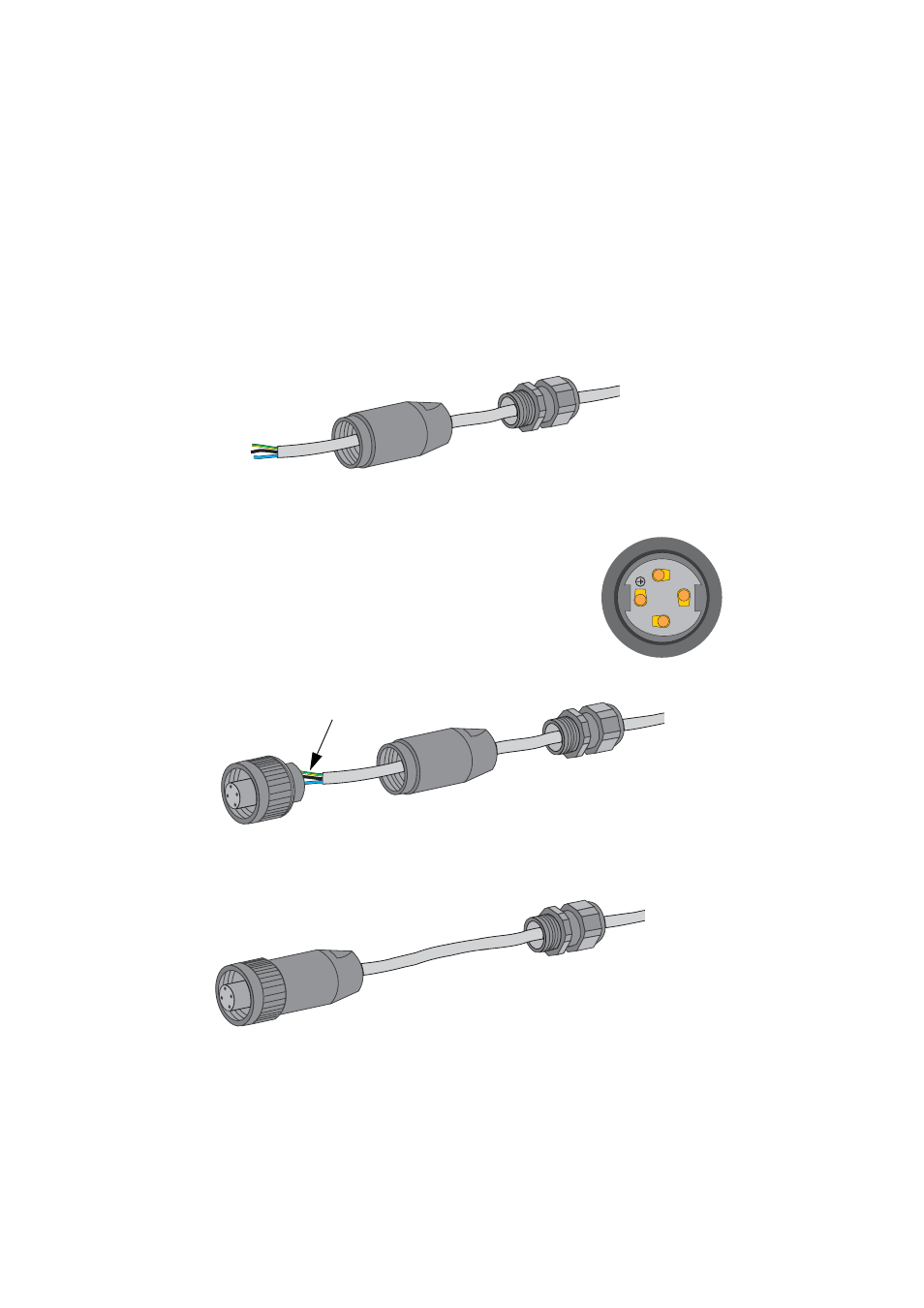

Collegamento del connettore AC con PG16
Per collegare linee con sezioni da 13,5 mm² a 16 mm² proseguite nel seguente
modo:
1. In primo luogo spingete sul cavo la vite di pressione con il collegamento a vite
PG16. Successivamente spingete sul cavo la bussola filettata.
2. Collegate uno dopo l’altro i singoli fili alla bussola d'attacco:
- Conduttore di protezione PE (verde-giallo) sul morsetto
a vite con l’indicazione della messa a terra
- Conduttore neutro N (blu) sul morsetto a vite 1
- Fase L (marrone o nero) sul morsetto a vite 2
- Il morsetto a vite 3 rimane libero.
3. Controllate che i fili siano fissati saldamente.
4. Ora avvitate saldamente la bussola filettata sulla bussola d’attacco.
Bussola filettata
Vite di pressione con
collegamento a vite
PG 16
1
2
3
Morsetti della bussola
d'attacco
Bussola filettata
Bussola d’attacco
Fili di collegamento
Vite di pressione con
collegamento a vite
PG 16
Bussola d’attacco
avvitata sulla bussola
filettata
Vite di pressione con
collegamento a vite
PG 16
