Per adattare la tensione d'ingresso procedete come segue:
1. Aprite il Sunny Boy 700 come descritto nel capitolo 6.1.
2. Togliete il morsetto dal gruppo morsetti tirandolo verso l'alto e inseritelo
nell'ingresso corrispondente.
3. Inserite il jumper contenuto nella confezione separata nell'ingresso
corrispondente della scheda di comando del funzionamento. Se intendete
utilizzare ilSunny Boy 700 con il range di tensioned'ingresso massimo il jumper
non deve essere inserito.
4. Quando il jumper e il morsetto sono stati inseriti, chiudete il Sunny Boy 700
come descritto nel capitolo 6.2.

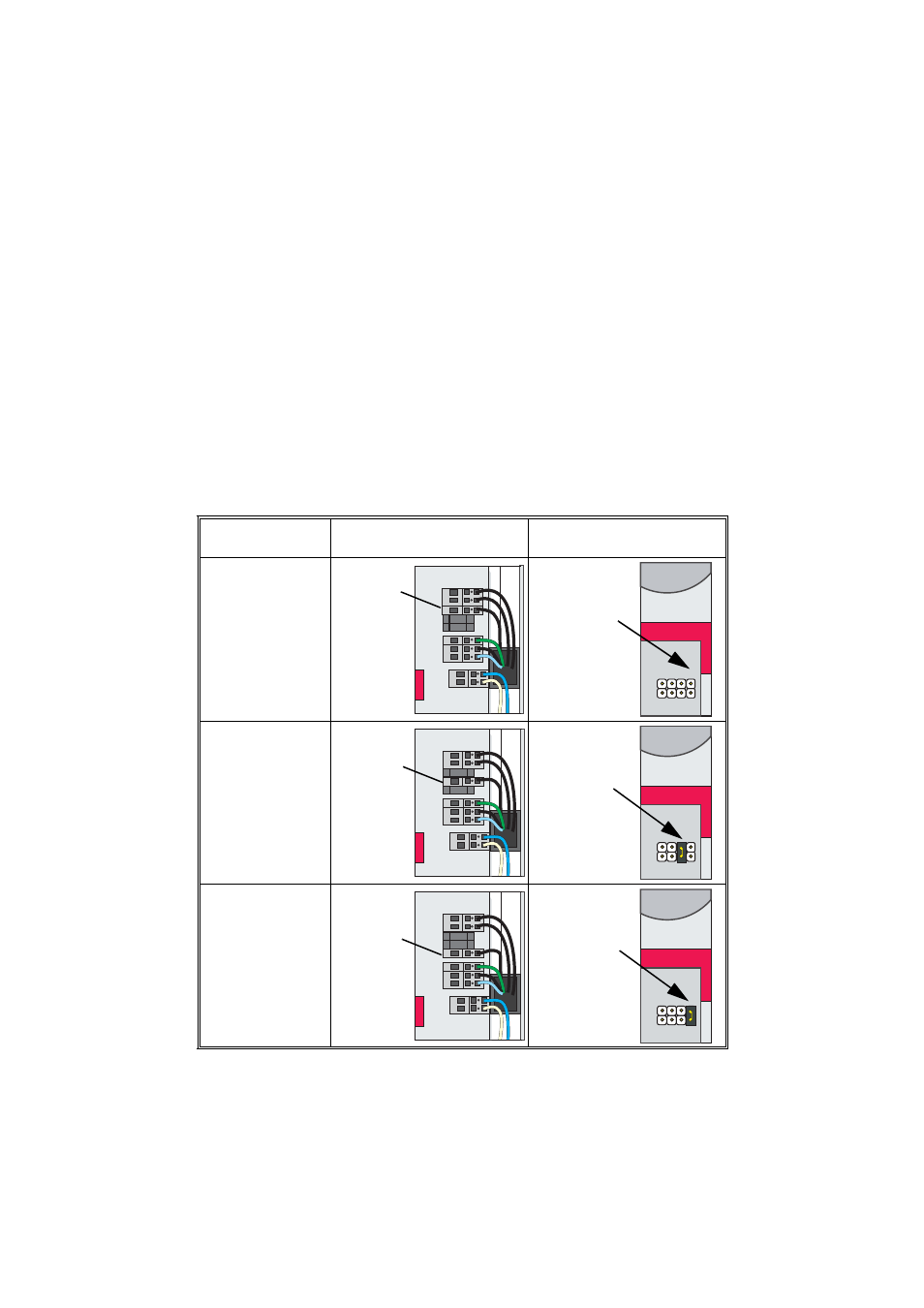

La tabella sottostante illustra i collegamenti schematicamente.
Range di
tensione
Gruppo di morsetti
Ponti per gli ingressi /
jumper
119 ... 250 V DC
(di fabbrica)
96 ... 200 V DC
73 ... 150 V DC
Morsetto su
ingresso 1
150V ENS2 200V ENS1
Nessun jumper
inserito
Morsetto su
ingresso 2
150V ENS2 200V ENS1
Jumper inserito
su ingresso
"200V".
Morsetto su
ingresso 3
150V ENS2 200V ENS1
Jumper inserito
su ingresso
"150V".
