SMA Technologie AG Requisiti per l'installazione
Istruzioni per l’installazione SB700-11:SI2006 pagina 13
4.2 Requisiti del generatore FV
Il Sunny Boy 700 è studiato per collegare fino a due cosiddette stringhe
(collegamento in serie di moduli FV) con struttura omogenea (moduli dello stesso
tipo, con orientamento ed inclinazione identici).
Le istruzioni sul dimensionamento sono contenute nel relativo tool "GenAu", che può
essere scaricato dal sito Internet www.SMA.de.
L'apparecchio è dotato di quattro connettori a spina DC (due per ogni stringa) per il
collegamento dei generatori FV. Pertanto, anche le linee di collegamento del
generatore FV devono essere dotate di tali connettori a spina Come accessorio è
disponibile un set preconfezionato per il collegamento di fili sciolti di una stringa. I
codici d'ordine SMA dei vari collegamenti sono:
• Multi-Contact 3 mm: "SWR-MC"
• Multi-Contact 4 mm: "MC-SET"
• Tyco:
"TYCO-SET"

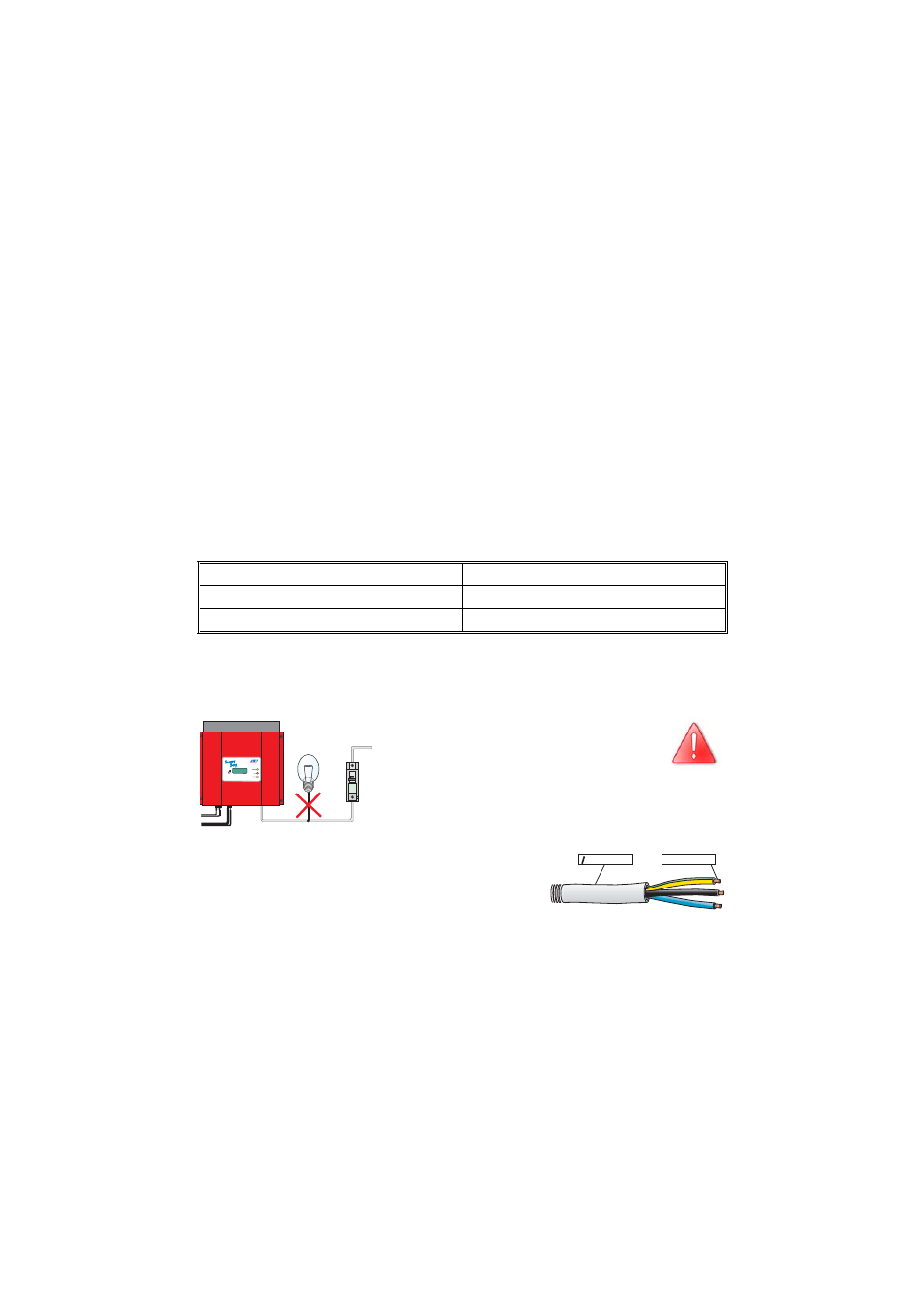

4.3 Rete a bassa tensione 230 V (AC)
Il collegamento alla rete del Sunny Boy deve essere a tre fili (L, N, PE).
I morsetti per il collegamento alla rete della scatola di
connessione AC contenuta nella confezione separata
sono adatti per sezioni di filo fino a 2,5 mm². Per il
collegamento di linee con sezioni da 9 mm² a 13,5
mm² è contenuta una scatola di connessione AC PG13.5 nella confezione separata.
Per il collegamento di linee con sezioni da 13,5 mm² fino a un massimo di 17 mm²
è previsto l'uso di una scatola di connessione AC PG16. Nei capitoli „Collegamento
del connettore AC con PG13.5” (pagina 20) e „Collegamento del connettore AC
con PG16” (pagina 22) troverete delle istruzioni dettagliate.
Valori massimi per l'ingresso DC
Tensione max. 250 V (DC)
Corrente di corto circuito max. 10 A (DC)
Per la sicurezza del circuito
(protezione della linea) è necessario
un interruttore automatico 16 A. A
questo circuito elettrico non si
devono collegare utenze.
16A
Betrieb
Operation
Erdschluss
Earth Fault Störung
Failure Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
o max. 2,5 mm² 11 ... 25 mm
