Collegamento dell'uscita AC
Viene utilizzato un sistema di connettori a spina che accetta cavi di diversi diametri.
A questo scopo, la confezione separata contiene una vite di pressione PG13.5 e una
PG16. Verificate quale collegamento a vite è adatto al vostro cavo AC.
Per il collegamento dell'uscita AC procedete nel seguente modo:
3. A questo punto togliete dalla confezione separata i pezzi della scatola di
connessione AC e allacciate il cavo scoperto e privo di isolamento come
descritto in seguito.
Prima di allacciare la linea elettrica alla scatola di connessione
AC, verificate l’assenza di tensione.
1. Verificate la tensione di rete. Se supera i 260 V,
il Sunny Boy 700 funziona solo in modo
limitato. Contattate il gestore locale della rete
per una soluzione.
max. 260 V!
La tensione di rete massima per il
processo di immissione è 260 V!
2. Staccate il collegamento alla rete (spegnete
l'interruttore di protezione di linea), assicuratelo
contro la riaccensione e accertatevi
dell'assenza di tensione.
Prima di aprire il Sunny Boy accertatevi
dell'assenza di tensione sull'uscita AC!
1. 2. 3.
Off!

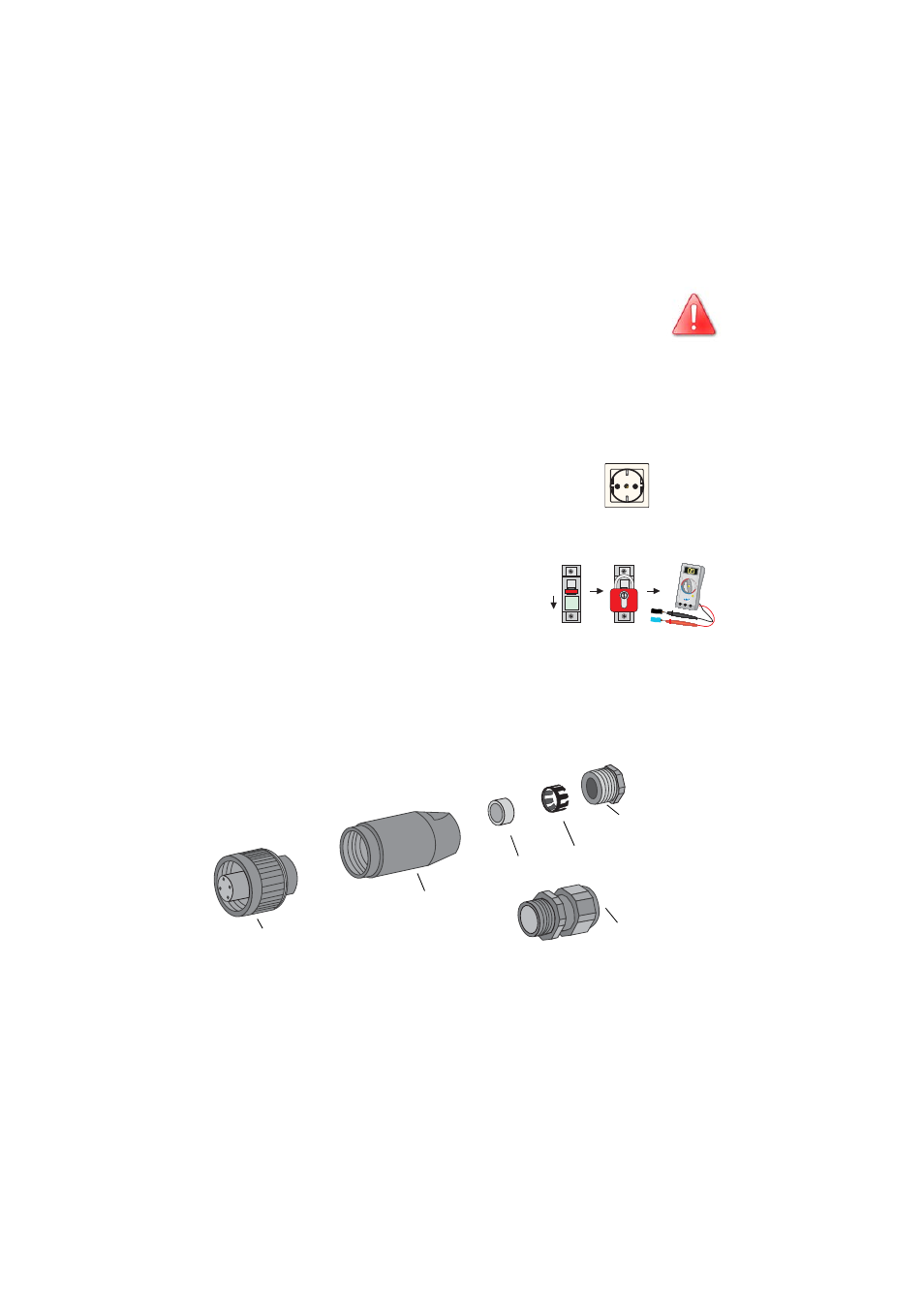

Guarnizione ad
anello per PG 13.5
Gabbietta di bloccaggio
per PG 13.5
Bussola filettata
Bussola
d’attacco
Vite di pressione
per PG 13.5
Vite di pressione PG 16
per cavi con grandi
sezioni
