SMA Technologie AG Requisiti per l'installazione
Istruzioni per l’installazione SB700-11:SI2006 pagina 15
L'impedenza di rete sul punto d'installazione del Sunny Boy 700 deve essere
inferiore a 1,0 Ohm, affinché i dispositivi di protezione possano mantenere la piena
efficacia. Inoltre si consiglia di dimensionare la sezione della linea in modo che le
perdite di conduzione alla potenza nominale non superino l'1%. Il seguente grafico

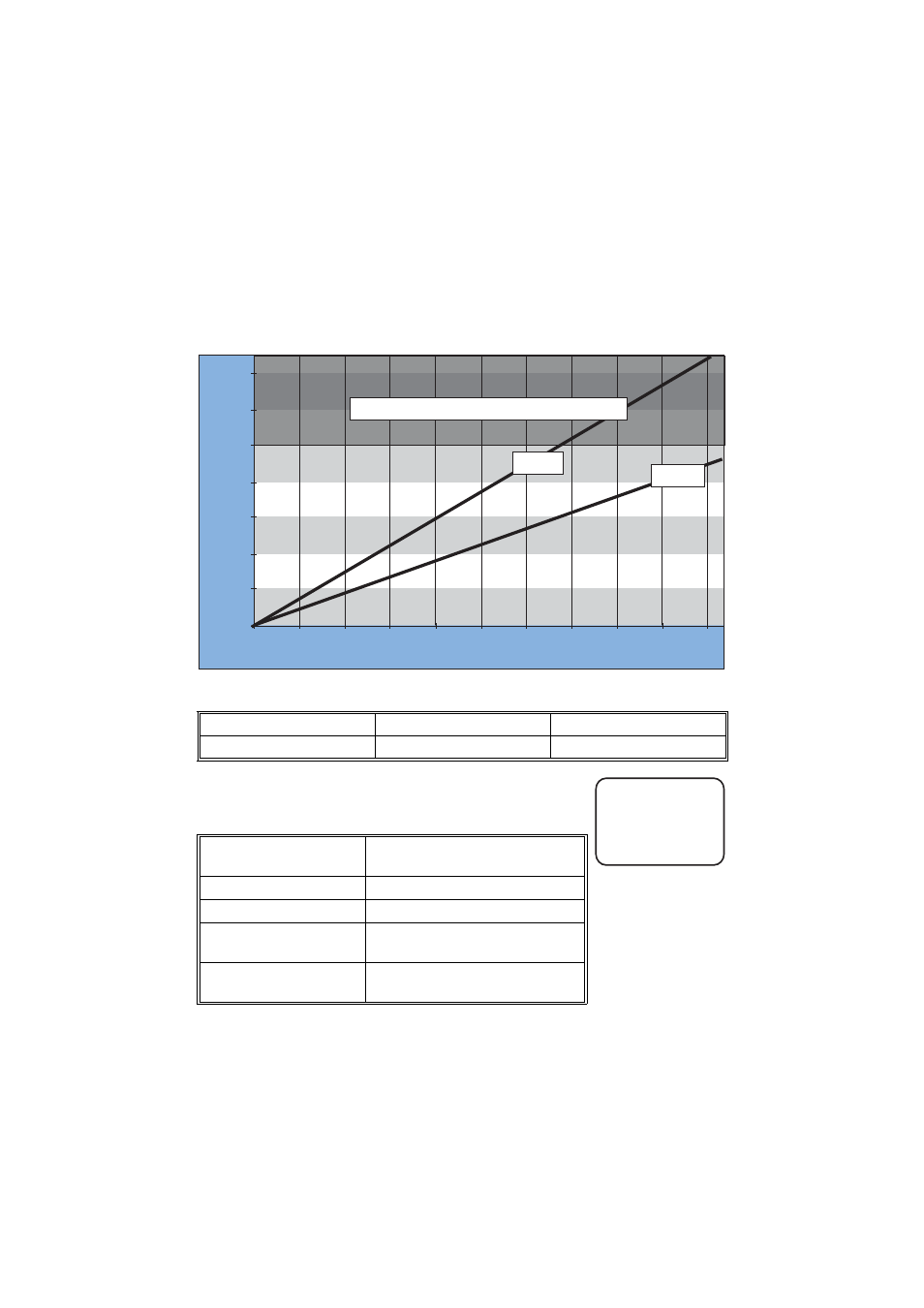

illustra le perdite di conduzione in rapporto alla lunghezza e alla sezione della linea:
Ne risultano le seguenti lunghezze massime per ogni sezione:
Il Sunny Boy 700 è predisposto per il funzionamento in reti a
230 V e con tensioni di rete da 198 V a 260 V con frequenza
compresa tra 49,8 Hz e 50,2 Hz.
Sezione della linea 1,5 mm² 2,5 mm²
Lunghezza max. 33 m 55 m
Valori massimi per l'uscita
AC
Range di tensione 198 V ... 260 V
Range di frequenza 49,8 Hz ... 50,2 Hz
Range di tensione
(senza ENS)
180 V ... 260 V
Range di frequenza
(senza ENS)
45,5 Hz ... 54,5 Hz
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Lunghezza della linea
0 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m 5 m
Perdita
1,5 mm²
2,5 mm²
Non utilizzate linee con perdite superiori all'1,0%.
198 V ... 260 V
49,8 Hz ... 50,2 Hz
Valori massimi per
l'uscita AC
