Installazione SMA Technologie AG
Pagina 20 SB700-11:SI2006 Istruzioni per l’installazione

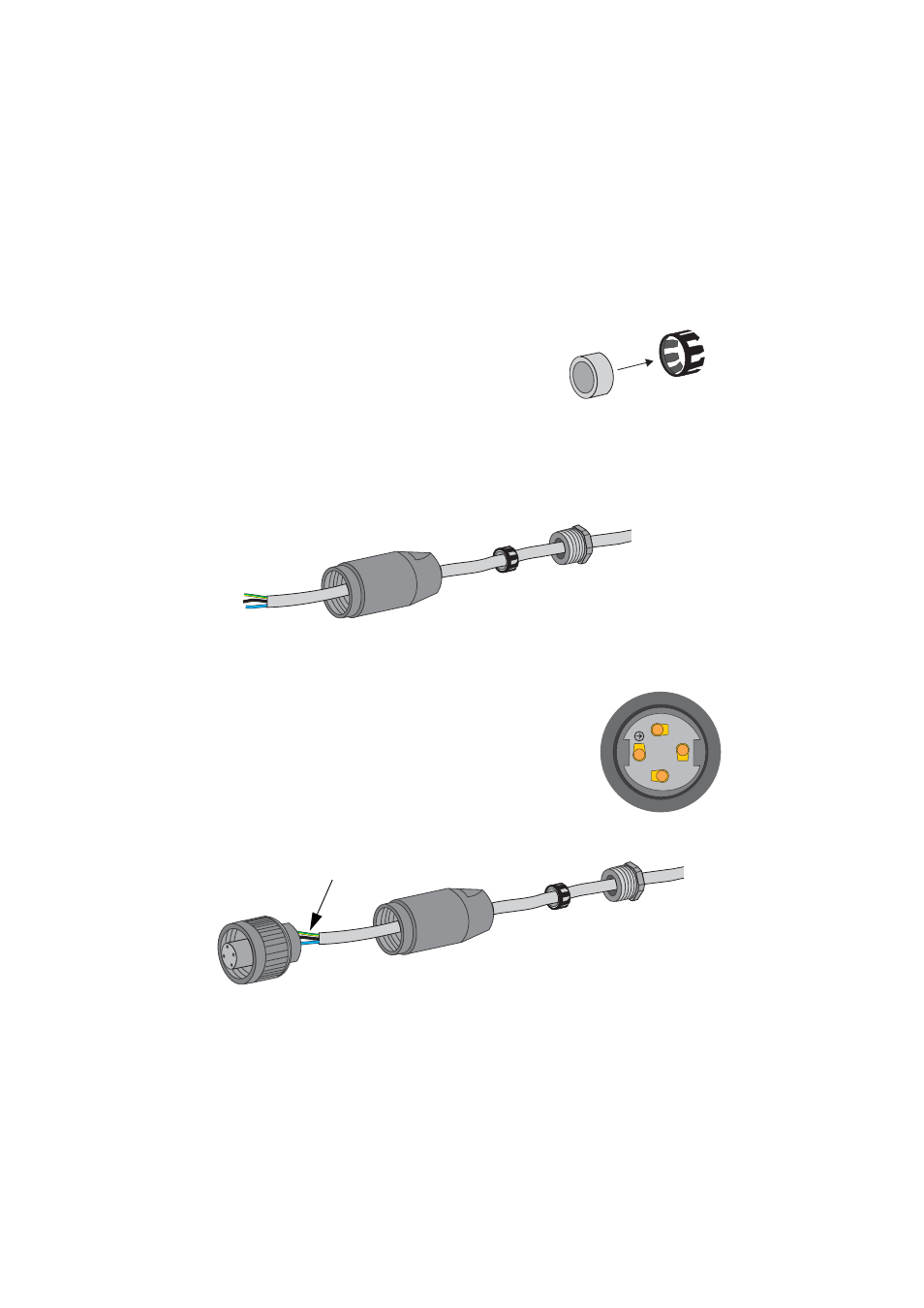

Collegamento del connettore AC con PG13.5
Per collegare linee con una sezione massima di 13,5 mm², procedete nel seguente
modo:
1. Premete la guarnizione ad anello nella gabbietta
di bloccaggio.
2. A questo punto, spingete sul cavo la vite di pressione e poi la gabbietta di
bloccaggio con la guarnizione ad anello. Successivamente spingete sul cavo la
bussola filettata.
3. Collegate uno dopo l’altro i singoli fili alla bussola d'attacco:
- Conduttore di protezione PE (verde-giallo) sul morsetto
a vite con l’indicazione della messa a terra
- Conduttore neutro N (blu) sul morsetto a vite 1
- Fase L (marrone o nero) sul morsetto a vite 2
- Il morsetto a vite 3 rimane libero.
4. Controllate che i fili siano fissati saldamente.
Guarnizione ad
anello
Gabbietta di
bloccaggio
Gabbietta di
bloccaggio con
guarnizione ad
anello
Vite di pressione
Bussola filettata
1
2
3
Morsetti della bussola
d'attacco
Gabbietta di
bloccaggio con
guarnizione ad
anello
Vite di pressione
Bussola filettata
Bussola d’attacco
Fili di collegamento
