3. Collegare il cavo al connettore a 3 poli:
• Sbloccare i morsetti necessari del connettore con un cacciavite.
• Infilare i conduttori nella morsettiera. Rispettare i colori dei conduttori precedentemente
annotati per l’assegnazione dei pin.
4. Collegare il connettore a 3 poli alla presa del relè multifunzione del modulo. Rispettare
l'assegnazione dei pin.

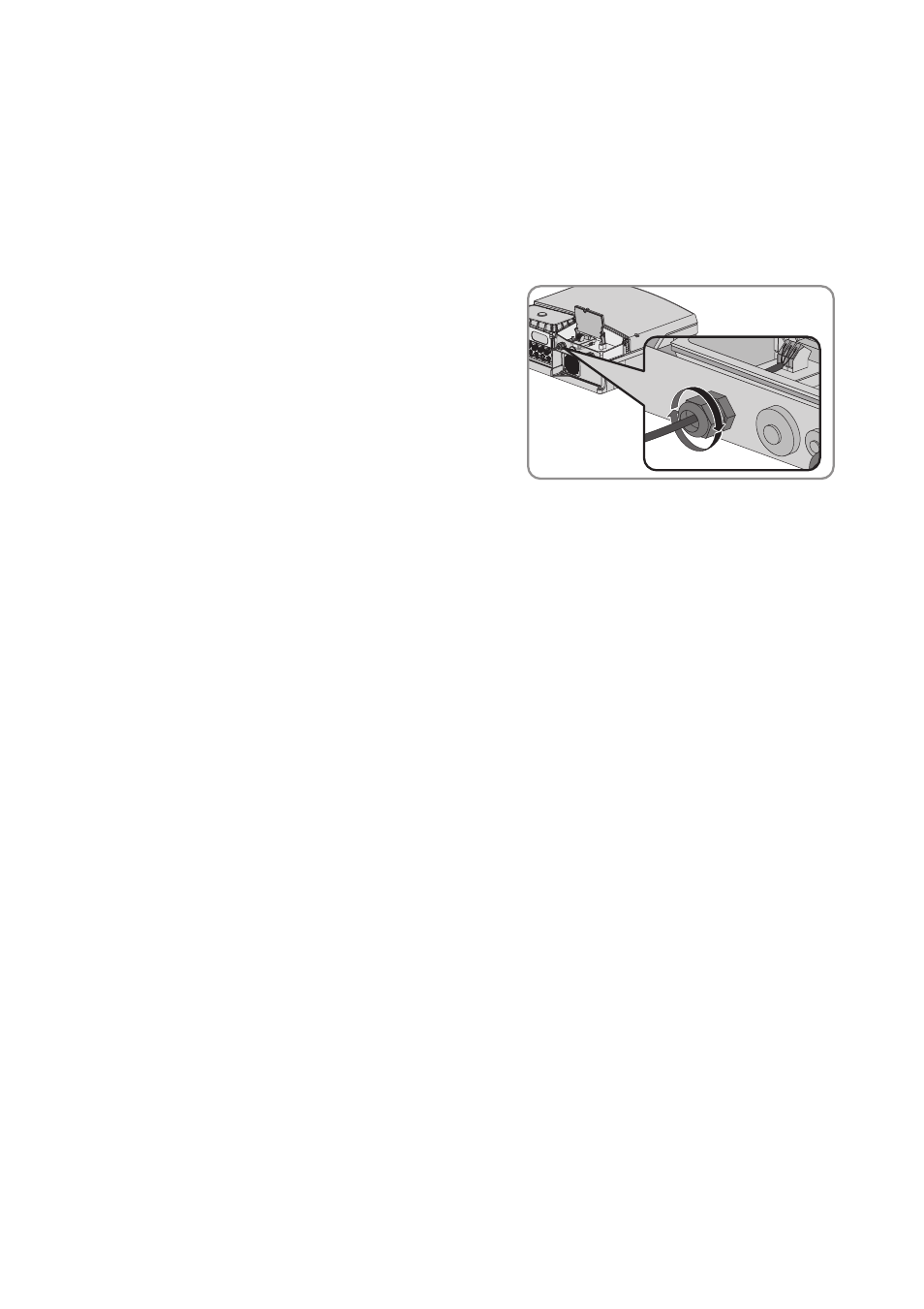

5. Avvitare manualmente il dado a risvolto sul
pressacavo. Verificare che il cavo sia ben in sede e
che l’apertura dell’involucro dell’inverter sia chiusa
ermeticamente.
6. Abbassare il display e serrare a mano la vite.
7. Chiudere l’inverter e metterlo in funzione (v. le istruzioni dell’inverter).
8. Impostare la modalità di funzionamento del relè multifunzione tramite un prodotto di
comunicazione (v. le istruzioni del prodotto di comunicazione stesso).
9. Inserire la tensione di alimentazione esterna del relè multifunzione, se presente.
